6.3.8 Fixace podavačů
Fixace podavačů je dodatečné mechanické jištění. Zabraňuje nežádoucímu posunutí podavačů
na stolu součástek a vylučuje riziko kolize s osazovací hlavou.
Fixace podavačů je připevněna na čelní straně podavačů pomocí šroubů. Drápy fixují nohy
podavačů. Pro každý vozík součástek je potřebná jedna fixace podavačů.
6

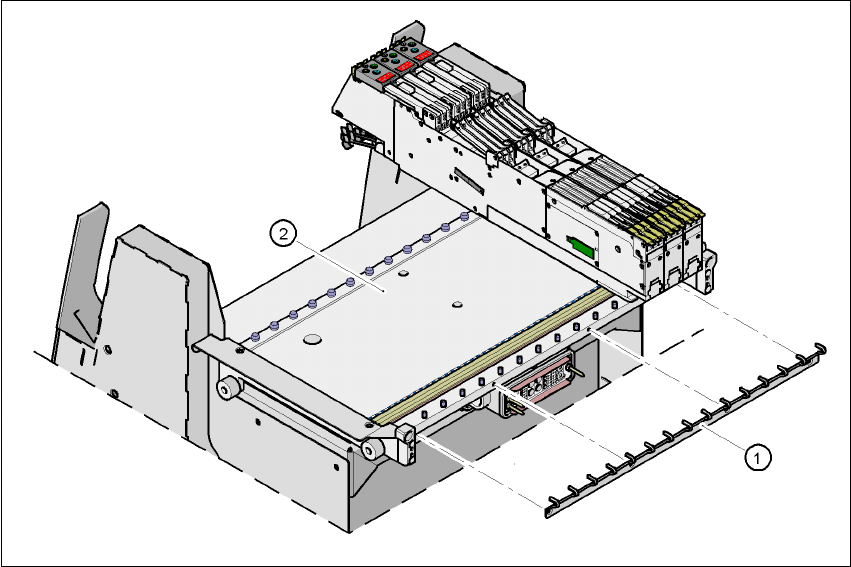

Obr. 6.3 - 9 Fixace podava
čů
(1) Fixace podavačů
(2) Stůl konstrukčních součástek
6 Manipulace se součástkami Návod k obsluze SIPLACE HF-série
6.4 Matrix-Tray-Changer Verze software SR.505.xx Vydání 05/2004 CZ
270
6.4 Matrix-Tray-Changer
Používání Flatpack-IC má při výrobě plochých modulů stále větší roli. Tyto součástky jsou mezitím
skoro výhradně připravovány v plochých zásobnících. Potřeba místa pro plochý zásobník je
ovšem ve srovnání s hustotou součástek relativně velká. Mimoto musí být kvůli malé kapacitě
součástek ploché zásobníky často měněny, přičemž při manuální výměně musí být osazovací
proces přerušen.
Při použití měniče Matrix-Tray-Changer nevzniká při ukládání a automatické výměně plochých
zásobníků žádná zbytečná časová ztráta. Volně programovatelný přístup na až 100 plochých
zásobníků(Trays) zřetelně zvyšuje nabídku připravených součástek.
6.4.1 Popis
Pomocí měniče Matrix-Tray-Changer je možné uložit a plně automaticky měnit až 100 plochých
zásobníků. Roviny (ukládací místa ve věžích) pro ploché zásobníky jsou očíslovány vzestupně
zdola nahoru.
Věže se pohybují navzájem nezávisle ve svislém směru tak, až je vybraný zásobník v přístupové
oblasti podávací osy. Vodorovné podávací osy transportují plochý zásobník z věže do oblasti
přístupné pro osazovací hlavu.
Věž 1 má 30 rovin, na kterých mohou být umístěny vždy 2 JEDEC-Trays (tácy) nebo jeden velký
Tray do velikosti až 240 x 340 mm² z držáků plochých zásobníků.
Věž 2 má kapacitu 40 rovin pro zásobníky JEDEC-Trays.
Na místě vozíku součástek může být na automatu HF nasunut na parkovištích 2 a 4 měnič Matrix-
Tray-Changer, u automatů HF/3 pouze na parkovišti 2. přípravek pro vtahování vozíku součástek
může být vyměněn za přípravek pro vtahování měniče Matrix-Tray-Changer. Také obracený
postup, záměna měniče Matrix-Tray-Changer vozíkem součástek, je možný.
Měnič Matrix-Tray-Changer má integrovaný podvozek a může proto snadno najet na jiné
stanoviště. Je expedován pro transportní výšky desek realizované na HF-automatech, lze ho ale
snadno pomocí několika úkonů př
izpůsobit k transportním výškám desek 830, 900, 930 a 950
mm.
Návod k obsluze SIPLACE HF-série 6 Manipulace se součástkami
Verze software SR.505.xx Vydání 05/2004 CZ 6.4 Matrix-Tray-Changer
271
6

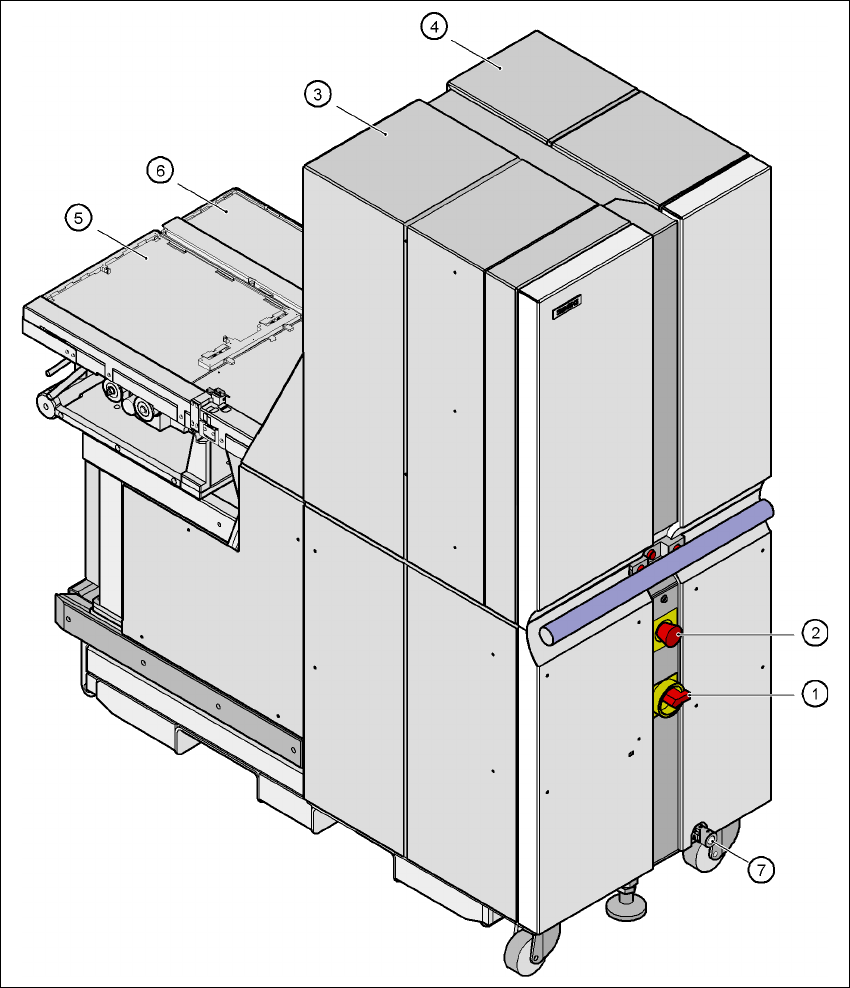

Obr. 6.4 - 1 M
ě
ni
č
Matrix-Tray-Changer 2, pohled zezadu
(1) Hlavní vypínač
(2) Nouzové stop tlačítko
(3) Věž 1 pro uložení maximálně 30 držáků plochých zásobníků (až 60 JEDEC-Trays)
(4) Věž 2 pro uložení maximálně 40 držáků plochých zásobníků (až 40 JEDEC-Trays)
(5) Podávací osa 1
(6) Podávací osa 2
(7) Bod pro vsazení kliky pro výškové nastavení měniče Matrix-Tray-Changer 2
