Návod k obsluze SIPLACE HF-série 7 Rozšíření stanice
Verze software SR.505.xx Vydání 05/2004 CZ 7.1 Měnič pipet
287
7.1.2.3 Poloha měniče pipet pro hlavu C&P6 na automatu HF/3
Na stanovištích 1, 3 a 4 mohou být vždy instalovány až 2 měniče pipet pro 6-ti segmentovou hlavu
Collect&Place (pos. 1 a 2 na obr. 7.1 - 11
). Na stanovišti 2 lze instalovat 1 měnič pipet. To dává
celkovou kapacitu 7 měničů pipet se 42 zásobníky a celkem 252 úložnými místy (garážemi) pipet.
7

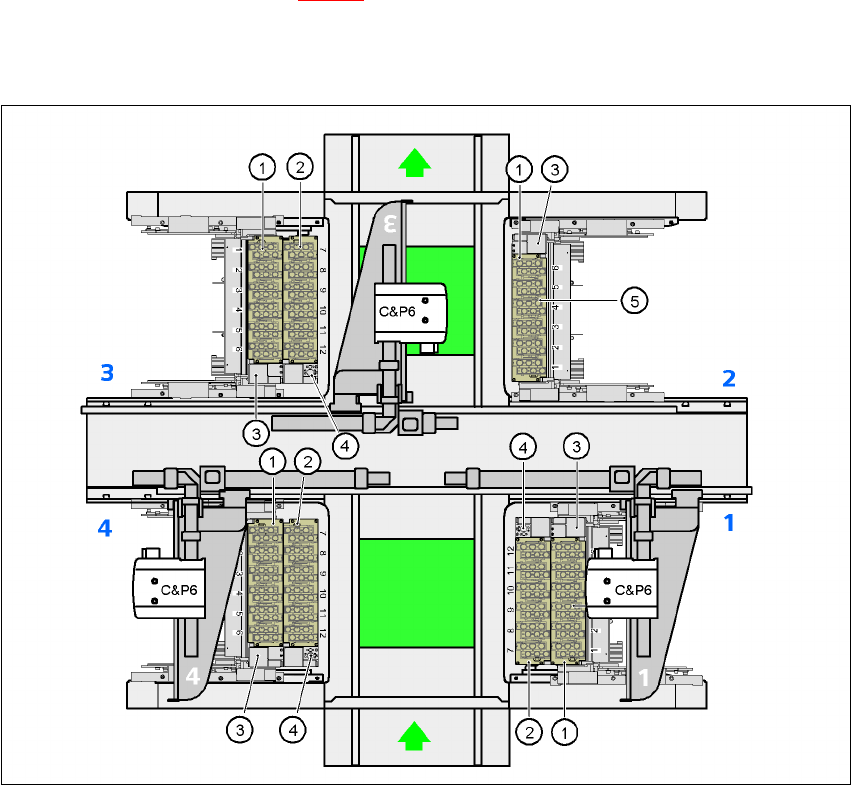

Obr. 7.1 - 11 Poloha m
ě
ni
č
e pipet pro hlavu C&P6 na automatu HF/3
(1)Měnič pipet, "řada 1"
(2)Měnič pipet, "řada 2"
(3)Nádoba na odhozené součástky
(4)Přípravek na stahování pipet a nádoba na odhozené pipety
(5)Zásobník pipet
7 Rozšíření stanice Návod k obsluze SIPLACE HF-série
7.1 Měnič pipet Verze software SR.505.xx Vydání 05/2004 CZ
288
7.1.2.4 Montáž
Měniče pipet "řada 1" (viz obr. 7.1 - 10 a 7.1 - 11) jsou připevněny na přípravku pro vtahování
vozíku součástek. Pro měniče pipet "řada 2" je k dispozici přídavná montážní sada. Ta se skládá
ze stahovacího přípravku pipet a nádoby na odhozené pipety (viz odstavec 7.1.2.9
).
7
Obr. 7.1 - 12 Montážní poloha
(1) Krycí plech ukazuje k transportu desek
7
Æ Měnič pipet orientujte tak, aby krycí plech ukazoval k transportu desek.
7.1.2.5 Popis funkce
Pipety jsou umístěny na úložných místech a jsou zajištěny pohyblivou blokovací deskou.
Pneumatický válec posouvá blokovací deskou o 12 mm. Podle polohy této blokovací desky jsou
všechny pipety buď zablokovány nebo uvolněny. Jestliže není prováděna výměna pipet je
blokovací deska stále v poloze "zavřeno".
Každý zásobník měniče pipet má polohovou značku pro indikaci polohy. Polohy zásobníků jsou
pro měniče pipet "řada 1" očíslovány 1 - 6 a pro "řadu 2" očíslovány 7 - 12 (viz obr. 7.1 - 10
a 7.1
- 11). Také 6 úložných míst pipet v zásobnících je očíslováno. (viz obr. 7.1 - 13).
POKYN 7
Speciální zásobníky mohou být vyrobeny po dohodě se SIEMENS L&A a mají pak zvláštní
označení.
Návod k obsluze SIPLACE HF-série 7 Rozšíření stanice
Verze software SR.505.xx Vydání 05/2004 CZ 7.1 Měnič pipet
289
Vyzvednutí pipety 7
– Osa Z hlavy Collect&Place najede dolů.
– Blokovací deska (pos. 2 na obr. 7.1 - 13
, strana 290) otevře a uvolní pipety.
– Pipeta je vyjmuta pinolí hlavy Collect&Place.
– Osa Z vyjede nahoru.
Odložení pipety 7
– Blokovací deska (pos. 2 na obr. 7.1 - 13, strana 290) otevře a uvolní pipety.
– Osa Z hlavy Collect&Place najede dolů a odloží pipetu.
– Blokovací deska uzavře.
– Osa Z hlavy Collect&Place vyjede nahoru.
Vyhození vadných pipet 7
– Po vyhazovacím přípravku (pos. 4 na obr. 7.1 - 10 a 7.1 - 11) jede osa Z hlavy Collect&Place
14 mm dolů a dopraví tak vadnou pipetu do otvoru vyhazovacího přípravku.
– Osa Z vyjede nahoru a pipeta je pružinovým drátem vytažena z pinole.
– Pipeta padá do odhazovací nádoby.
