Návod k obs luze SIPLACE HF -série 7 R ozší ř ení stanice Verze software SR.505.xx Vydání 05/2004 CZ 7.1 M ě ni č pipet 297 7.1.3.3 Poloha m ě ni č e pipet pro hlavu T winHead na automatu HF/3 Na stano višti 3 m ů že být…
7 Rozšíření stanice Návod k obsluze SIPLACE HF-série
7.1 Měnič pipet Verze software SR.505.xx Vydání 05/2004 CZ
296
7.1.3.2 Poloha měniče pipet pro hlavu TwinHead na automatu HF
Na stanovištích 1 a 3 lze instalovat vždy jeden měnič pipet pro hlavu TwinHead (pos. 1 na obr. 7.1
- 18). To dává celkovou kapacitu 2 měničů pipet se 24 zásobníky a celkem 48 úložnými místy
(garážemi) pipet.
7
Obr. 7.1 - 18 Poloha m
ě
ni
č
e pipet pro hlavu TwinHead na automatu HF
(1) Měnič pipet
(2) Standardní zásobník
(3) Zásobník pro zvláštní pipety nebo chapače
(4) Odpadová nádoba na součástky
7
7
Návod k obsluze SIPLACE HF-série 7 Rozšíření stanice
Verze software SR.505.xx Vydání 05/2004 CZ 7.1 Měnič pipet
297
7.1.3.3 Poloha měniče pipet pro hlavu TwinHead na automatu HF/3
Na stanovišti 3 může být instalován 1 měnič pipet pro hlavu TwinHead. To dává celkovou kapacit
12 zásobníků a celkem 24 úložných míst (garáží) pipet.
7

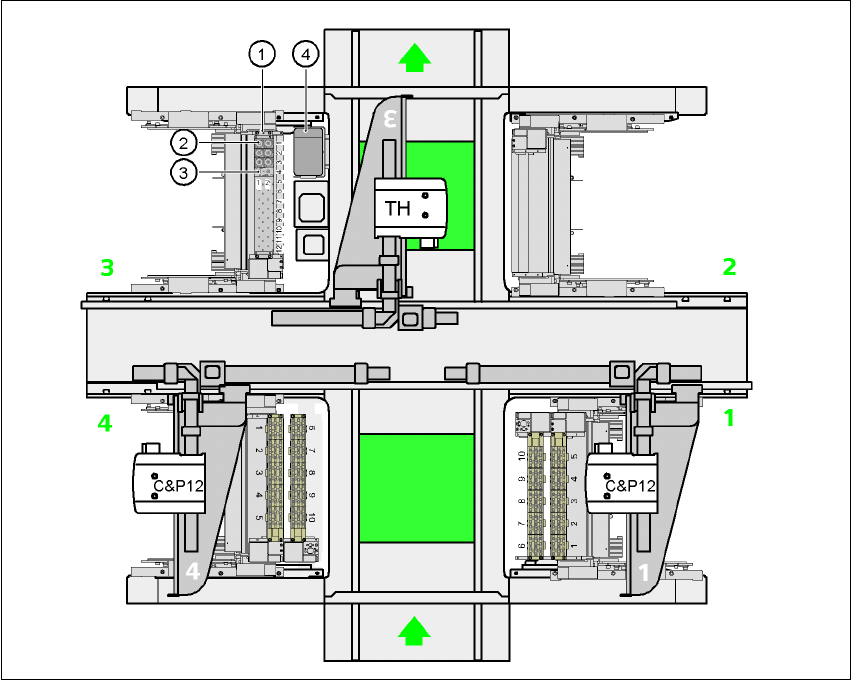

Obr. 7.1 - 19 Poloha m
ě
ni
č
e pipet pro hlavu TwinHead na automatu HF/3
(1)Měnič pipet
(2)Standardní zásobník
(3)Zásobník pro zvláštní pipety nebo chapače
(4)Odpadová nádoba na součástky
7 Rozšíření stanice Návod k obsluze SIPLACE HF-série
7.1 Měnič pipet Verze software SR.505.xx Vydání 05/2004 CZ
298
7.1.3.4 Montáž
Měnič pipet je připevněn na vtahování vozíku součástek.
7

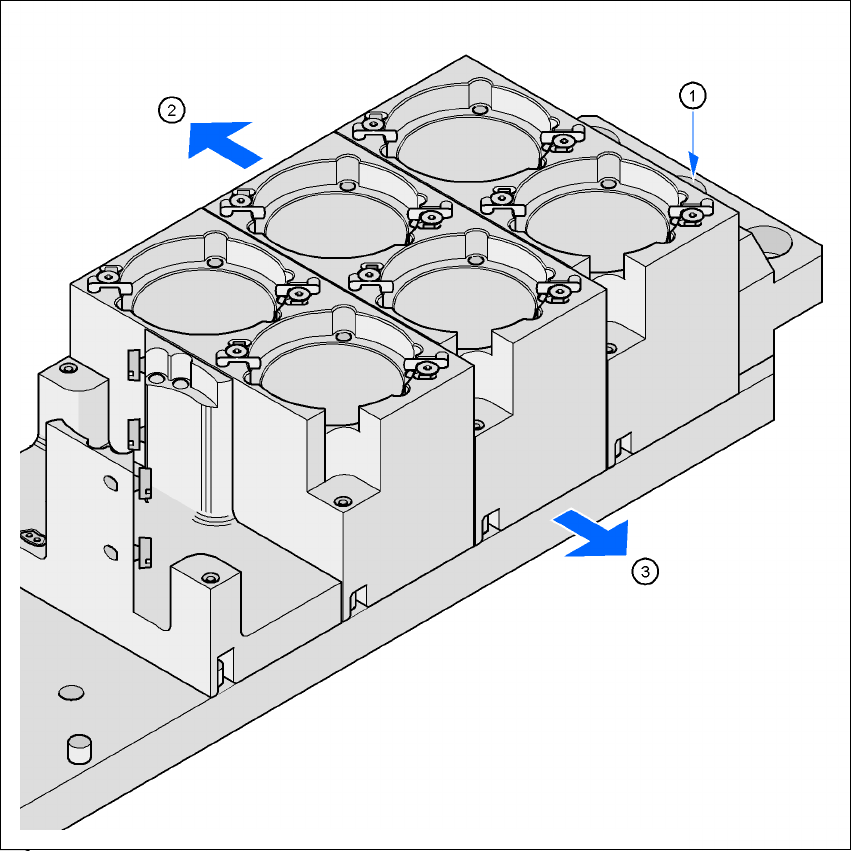

Obr. 7.1 - 20 Montážní poloha
(1) Značící vrtání
(2) Strana obsluhy
(3) Šipka ukazuje ve směru transportu desek
7
Æ Měnič pipet orientujte tak, aby značící vrtání (pos. 1) bylo při pohledu od obsluhy vlevo.
