7 Rozší ř ení s tanice Návod k obsluze SIPLACE HF-série 7.1 M ě ni č p ipet Verze software SR .505.xx Vydání 05/2004 CZ 298 7.1.3.4 Montáž M ě ni č pipet je p ř ipevn ě n na vtaho vání vo zíku so u č ást ek. 7 Obr . 7.1 …
Návod k obsluze SIPLACE HF-série 7 Rozšíření stanice
Verze software SR.505.xx Vydání 05/2004 CZ 7.1 Měnič pipet
297
7.1.3.3 Poloha měniče pipet pro hlavu TwinHead na automatu HF/3
Na stanovišti 3 může být instalován 1 měnič pipet pro hlavu TwinHead. To dává celkovou kapacit
12 zásobníků a celkem 24 úložných míst (garáží) pipet.
7
Obr. 7.1 - 19 Poloha m
ě
ni
č
e pipet pro hlavu TwinHead na automatu HF/3
(1)Měnič pipet
(2)Standardní zásobník
(3)Zásobník pro zvláštní pipety nebo chapače
(4)Odpadová nádoba na součástky
7 Rozšíření stanice Návod k obsluze SIPLACE HF-série
7.1 Měnič pipet Verze software SR.505.xx Vydání 05/2004 CZ
298
7.1.3.4 Montáž
Měnič pipet je připevněn na vtahování vozíku součástek.
7
Obr. 7.1 - 20 Montážní poloha
(1) Značící vrtání
(2) Strana obsluhy
(3) Šipka ukazuje ve směru transportu desek
7
Æ Měnič pipet orientujte tak, aby značící vrtání (pos. 1) bylo při pohledu od obsluhy vlevo.
Návod k obsluze SIPLACE HF-série 7 Rozšíření stanice
Verze software SR.505.xx Vydání 05/2004 CZ 7.1 Měnič pipet
299
7.1.3.5 Popis funkce
Zásobník pro standardní pipety má 1 polohovací značku, zásobník pro zvláštní pipety/chapače
dvě. V úložných místech jsou pipety aretovány kuličkami. Podle smyslu otáčení osy DP jsou
pipety buď sevřeny nebo uvolněny pro odběr.
7

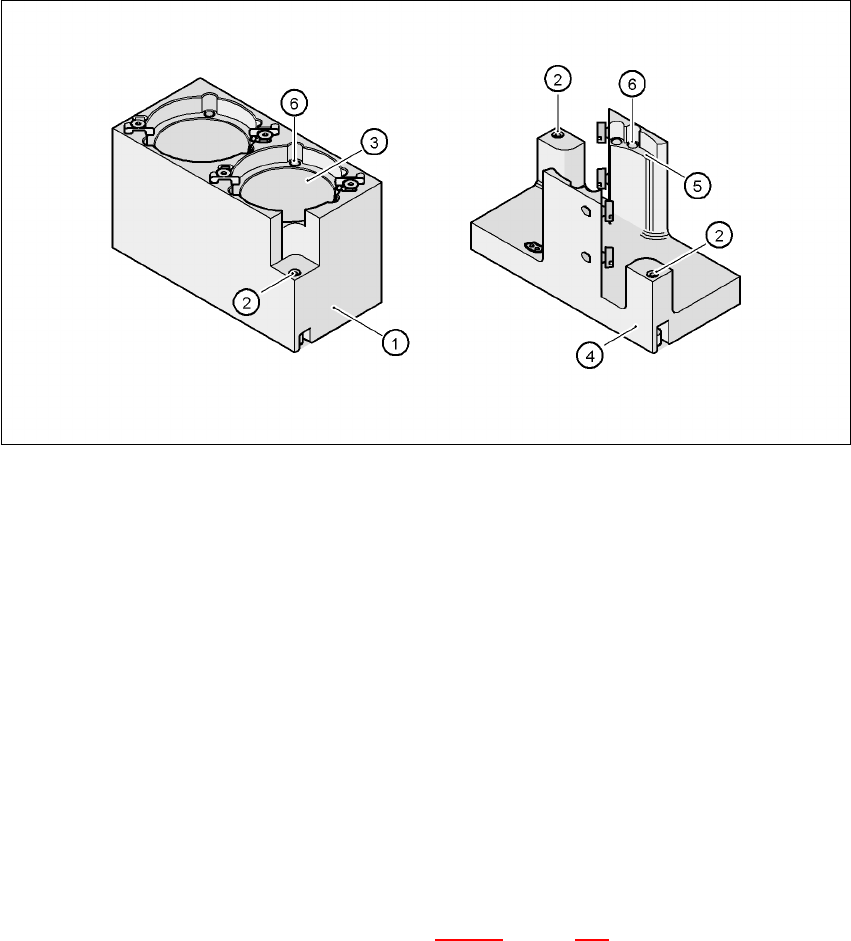

Obr. 7.1 - 21 Zásobník pro standardní pipety a zvláštní pipety
(1)Standardní zásobník
(2)Polohová značka
(3)Místo uložení pipet
(4)Zásobník pro zvláštní pipety a chapače
(5)Místo uložení pipet
(6)Kuličky pro aretaci pipet
7.1.3.6 Odpadová nádoba na součástky
Pro hlavu SIPLACE TwinHead může být instalována odpadová nádoba na součástky. Je
umístěna vedle rozpoznávacího modulu (viz obr. 7.1 - 12
, strana 288).
