7.4.6 Synchronní přeprava
7.4.6.1 Popis
Při synchronním provozu jsou dvě desky stejné velikosti uvedeny současně do osazovací polohy.
Musí být zpracovány ve společném programu.
To umožňuje zpracování desky z horní i spodní strany v jedné lince. Čas potřebný pro transport
desek se zmenšuje, protože jsou vždy transportovány obě desky současně. Mimoto je dosaženo
lepšího vytížení stávající konfigurace pipet.
7.4.6.2 Funkce
Desky se pohybují na transportních stopách 1 a 2 synchronně (tzn. transportní pásy jsou na sobě
sice nezávislé, ale jsou synchronně řízeny). Obsah osazování pro transportní stopy 1 a 2 musí i
při dvou jednotlivých zapojeních organizován jedním programem. (Viz návod k obsluze SIPLACE
Pro - počítače).
Pokud je při startu osazování obsazena pouze jedna transportní stopa (resp. střední pás), je
zapojení této transportní dráhy identifikováno jako „neosazovat“.
7.4.6.3 Omezení
Při synchronním provozu dvojitého transportu desek je deaktivováno příslušenství na přání
"Předávání dat desek dále" (Whispering Down The Line). Provoz s čárovým kódem desek není v
tomto módu podporován. Není dovoleno ani příslušenství na přání "Souhrnná inkoustová
značka".
7.4.7 Ovládání dvojitých transportů a menu jednotlivých funkcí
Informace o řízení dvojitého transportu a k jednotlivým funkcím menu najdete v online nápovědě.
7.4.8 Automatické přestavení šířky u dvojitých transportů
Transportní pásy jsou nastaveny po obdržení příkazů na požadovanou šířku. Přitom jsou možné
různé šířky.
POKYN 7
Při volbě "Synchronní transport" je deaktivováno automatické nastavení šířky.
Návod k obsluze SIPLACE HF-série 7 Rozšíření stanice
Verze software SR.505.xx Vydání 05/2004 CZ 7.4 Dvojitý transport
309
7.4.9 Technická data - dvojitý transport
7
7
7
Pevná transportní hrana Vpravo nebo vlevo
Formát desek
Standard (délka x šířka)
Příslušenství na přání "dlouhé desky"
Dvojitý transport v módu "jednoduchý transport"
Standard
Příslušenství na přání "dlouhé desky"
50 x 50 mm² až 450 x 250 mm²
50 x 80 mm² až 610 x 250 mm²
50 x 50 mm² až 450 x 450 mm²
50 x 80 mm² až 610 x 450 mm²
Tloušt'ka desky
Standard 0,3 mm až 4,5 mm ± 0,2 mm
(použití silnějších desek poptejte)
Max. klenba desky Nahoru: 6 mm - tloušt'ka desky
Dolu: 0,3 mm + tloušt'ka desky
Váha desky Max. 3 kg
Volný prostor na spodní straně desky
Standard
Možnost
25 mm ± 0,2 mm
Max. 40 mm ± 0,2 mm
Transportní výška desky 830 mm ± 15 mm (standard)
900 mm ± 15 mm (na přání)
930 mm ± 15 mm (na přání)
950 mm ± 15 mm (SMEMA - na přání)
Typ rozhraní SMEMA / SIEMENS
Volný vodící okraj desky 3 mm
Čas výměny desky < 2,5 s
Přesnost polohování desky ± 0,5 mm
Druh transportu Synchronní nebo asynchronní
Osazovací obsah transportu Stejný nebo rozdílný
Šířka desky na transport Stejný nebo rozdílný
Rozeznání špatných značek Synchronní: není možné, asynchronní: možné
Automatické nastavení šířky Synchronní: není možné, asynchronní: možné
7 Rozšíření stanice Návod k obsluze SIPLACE HF-série
7.5 Snímač čárového kódu desek Verze software SR.505.xx Vydání 05/2004 CZ
310
7.5 Snímač čárového kódu desek
7.5.1 Přehled
Snímač čárového kódu desek slouží k automatickému zjištění a dekódování čárového kódu
desek. Výsledek čtení předává pomocí sériového rozhraní do řízení transportu a dále přes CAN-
Bus do řízení stroje k dalšímu zpracování.

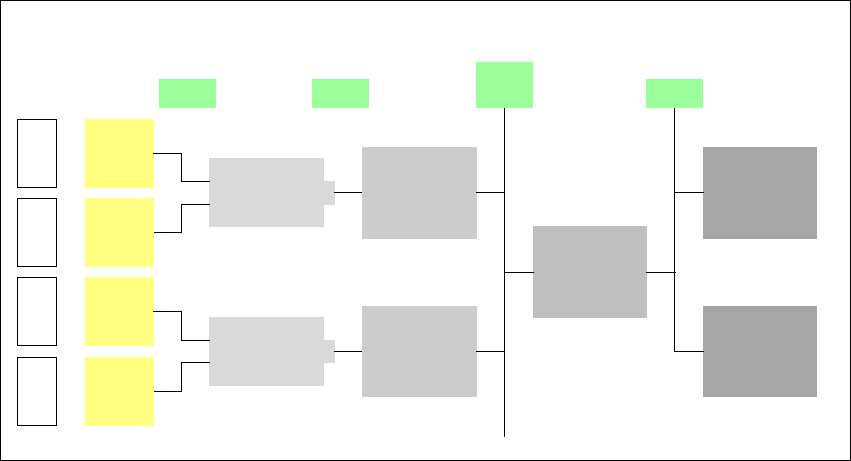

Obr. 7.5 - 1
Č
árový kód desky - principiální schéma zpracování
7
Snímače čárového kódu desek se instalují na vstupní straně transportu desek osazovacího
automatu. Na jednom automatu lze instalovat až čtyři přístroje. Snímače čárového kódu se
montují tak, aby bylo možné skenovat nálepky s čárovým kódem na horní i spodní straně desek
na obou transportních stopách dvojitého transportu.
Snímače čárového kódu se nabízí ve dvou variantách:
–1D-snímač čárového kódu
Tento snímač zpracovává čárový kód. 7
–2D-snímač čárového kódu
Tento snímač zpracovává maticové kódy. Maticové kódy se používají převážně tam, kde je
velmi málo místa pro nálepky s čárovým kódem. Mimoto skenuje tento snímač i obvyklé
čárové kódy. 7
Číslo přístroje
1
ČK-
čtečka
nahoře
Rozdělovací
deska
Řízení
transportu
vpravo
ČK-
čtečka
dole
2
3
ČK-
čtečka
nahoře
Rozdělovací
deska
Řízení
transportu
vlevo
ČK-
čtečka
dole
4
Řízení
stroje
Počítač
stanice
Siplace Pro-
počítač
LAN
CAN-
Bus
V-24V-24
