7 Rozšíření stanice Návod k obsluze SIPLACE HF-série
7.5 Snímač čárového kódu desek Verze software SR.505.xx Vydání 05/2004 CZ
316
7.5.6.5 Polohování podél šířky desky -
čtecí paprsek
podél
se směrem transportu,
čtečka čárového kódu desky 1D
naho
ř
e

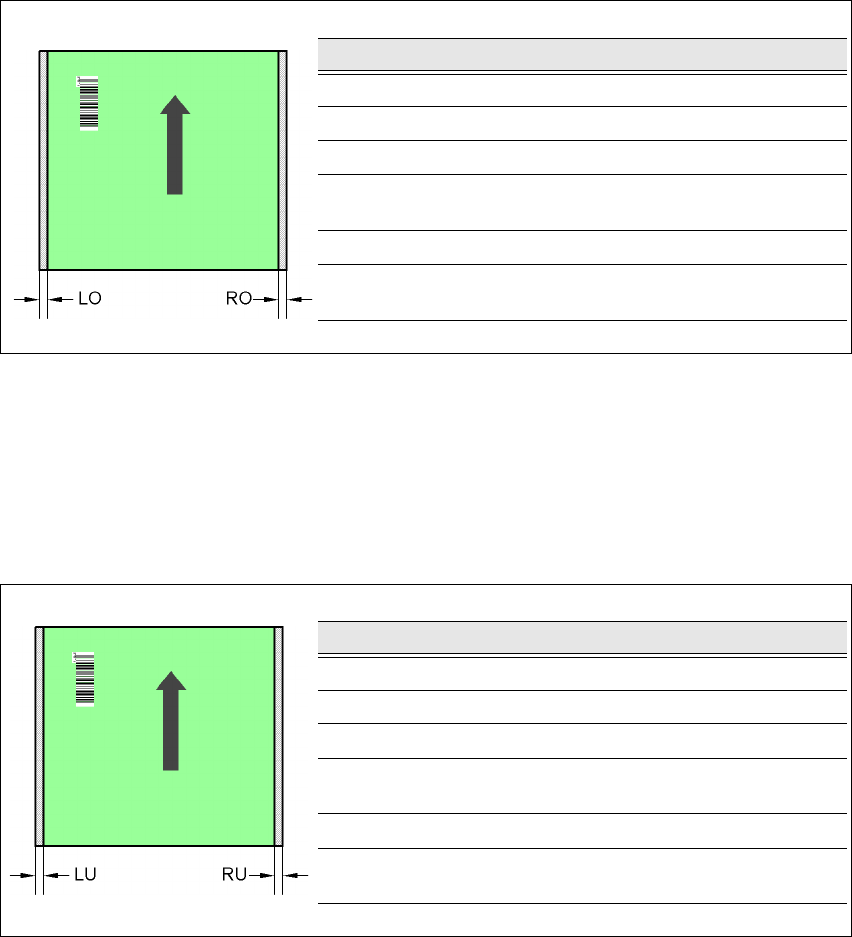

Obr. 7.5 - 8 Polohování podél ší
ř
ky desky -
č
tecí paprsek podél se sm
ě
rem transportu,
č
te
č
ka
č
árového kódu desky 1D naho
ř
e
7.5.6.6 Polohování podél šířky desky -
čtecí paprsek
podél
se směrem transportu,
čtečka čárového kódu desky 1D
dole
Obr. 7.5 - 9 Polohování podél ší
ř
ky desky -
č
tecí paprsek podél se sm
ě
rem transportu,
č
te
č
ka
č
árového kódu desky 1D dole
JT Jednoduchý transport
DT1 Dvojitý transport, stopa 1
DT2 Dvojitý transport, stopa 2
SM1 Dvojitý transport v módu jednoduchého transportu, stopa 1
SM2 Dvojitý transport v módu jednoduchého transportu, stopa 2
Rozměr desek/transport LO [mm] RO [mm]
460 mm / JT 3 20
508 mm / JT 3 44
216 mm / DT1 3 24
250 mm / DT1
450 mm / SM1
358
216 mm / DT2 3 3
250 mm / DT2
450 mm / SM2
33
Rozměr desek/transport LU [mm] RU [mm]
460 mm / JT 20 3
508 mm / JT 44 3
216 mm / DT1 3 3
250 mm / DT1
450 mm / SM1
33
216 mm / DT2 24 3
250 mm / DT2
450 mm / SM2
58 3
Návod k obsluze SIPLACE HF-série 7 Rozšíření stanice
Verze software SR.505.xx Vydání 05/2004 CZ 7.6 Polohování keramických desek
317
7.6 Polohování keramických desek
7.6.1 Všeobecně
Keramické desky jsou křehké a proto citlivé na mechanické namáhání, které se vyskytuje
například při upínání desek pro osazovací proces. Při osazování keramických desek by automaty
měly být proto vždy vybaveny mechanickým polohováním keramických desek. Na jednu
transportní stopu se instalují dva mechanické polohovací přípravky.
7.6.2 Mechanické polohování
Polohování keramických desek se montuje na zvedací stůl. Jakmile deska dosáhla své osazovací
polohy, zvedne se stůl nahoru. Při dosažení horní koncové polohy se aktivuje mechanické
polohování keramické desky a deska je na transportu desek stabilně zafixována. Po
mechanickém polohování následuje optické polohování s kamerou desek. Zvláštní výhodou
polohování keramických desek je to, že keramické desky mohou být osazovány až po okraj.
7 Rozšíření stanice Návod k obsluze SIPLACE HF-série
7.6 Polohování keramických desek Verze software SR.505.xx Vydání 05/2004 CZ
318
7.6.2.1 Konstrukce
Obr. 7.6 - 1 Konstrukce polohování keramických desek
(1) Mechanické polohování keramických desek
(2) Polohovací saně
(3) Kuličková ložiska
(4) Doraz
(5) Přípoj tlakového vzduchu
(6) Připojovací kabel pro polohový spínač
(7) Posuvný stůl
7
7
7.6.2.2 Údržba
–Kuličková ložiska v středění X musí být čištěna a mazána tukem.
–V případě potřeby kontrolujte pneumatický pohon, zda se pohybuje lehce.
– Údržbu transportu je třeba provádět podle popisu v návodu k údržbě.
