Návod k obs luze SIPLACE HF -série 7 R ozší ř ení stanice Verze software SR.505.xx Vydání 05/2004 CZ 7.6 Polohování keramických desek 319 7.6.2.3 T echnická data 7 7.6.3 Optické polohování Optick é poloho vání vy užívá p…
7 Rozšíření stanice Návod k obsluze SIPLACE HF-série
7.6 Polohování keramických desek Verze software SR.505.xx Vydání 05/2004 CZ
318
7.6.2.1 Konstrukce

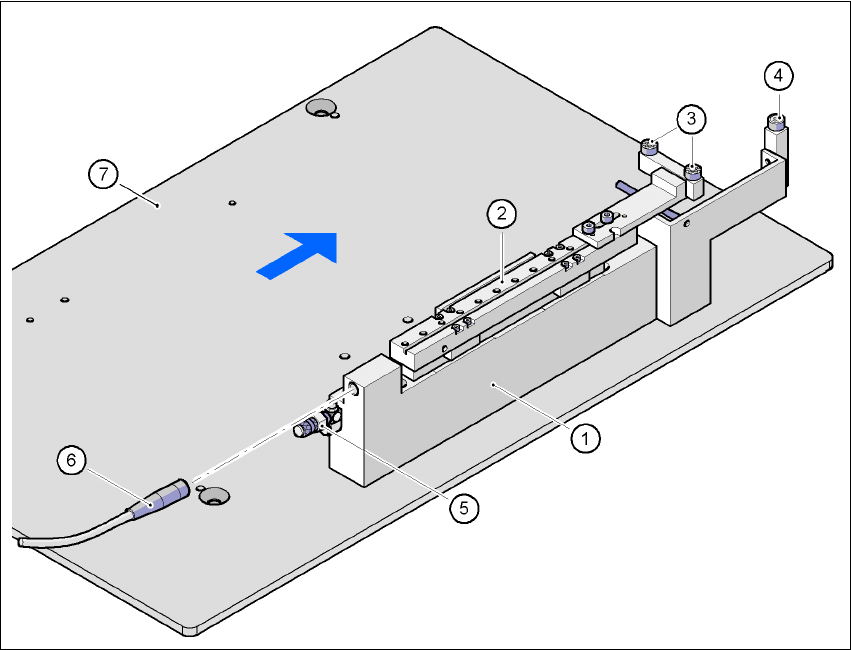

Obr. 7.6 - 1 Konstrukce polohování keramických desek
(1) Mechanické polohování keramických desek
(2) Polohovací saně
(3) Kuličková ložiska
(4) Doraz
(5) Přípoj tlakového vzduchu
(6) Připojovací kabel pro polohový spínač
(7) Posuvný stůl
7
7
7.6.2.2 Údržba
–Kuličková ložiska v středění X musí být čištěna a mazána tukem.
–V případě potřeby kontrolujte pneumatický pohon, zda se pohybuje lehce.
– Údržbu transportu je třeba provádět podle popisu v návodu k údržbě.
Návod k obsluze SIPLACE HF-série 7 Rozšíření stanice
Verze software SR.505.xx Vydání 05/2004 CZ 7.6 Polohování keramických desek
319
7.6.2.3 Technická data
7
7.6.3 Optické polohování
Optické polohování využívá pro polohování desek polohové značky. Podle kontrastu polohových
značek zvolte kameru desek nebo kameru desek Multicolor (typ 18) 21 (viz odstavec 7.7
).
7.6.4 Doporučení pro značky na keramických deskách
U keramických desek je kontrast mezi nosným materiálem a vodící vrstvou všeobecně velmi
malý. Proto je třeba při volbě tvaru a formy polohových značek dodržovat určitá kritéria. V
následujícím Vám dáme doporučení pro tvary a formy značek.
7.6.4.1 Tvary značek
Je navržen obdélník nebo čtverec s délkou hrany od > 1 mm, a volným prostorem od > 0,5 mm.
Formát podkladu 50 x 50 mm² až 102 x 178 mm²
(2" x 2" až 4" x 7")
Tloušt'ka podkladu Max. 1,5 mm
Provedení desky Bez vrypů (bez problémů)
S vrypy (provést zkoušku)
Sevření
směr X (směr transportu)
směr Y
směr Z
Mechanické polohování
< 1,5 mm, bez sevření
> 1,5 mm zvedacím stolem - síla > 50 N
Deska v transportu 2,5 mm
Optické středění s kamerou desek:
Druh osvětlení při světlých pastách
Druh osvětlení při tmavých pastách a malé
vzdálenosti k sousedním strukturám (> 1 mm):
Kamera desek (standard)
Kamera desek Multicolor (na přání)
tato kamera Vám dává k dispozici čtyři
možné druhy osvětlení
Kritéria pro značky Viz rozpoznávací modul desek - určení
polohy
Volný prostor pod deskou 12 mm
Přípoj tlakového vzduchu 0,55 MPa (5,5 bar)
7 Rozšíření stanice Návod k obsluze SIPLACE HF-série
7.6 Polohování keramických desek Verze software SR.505.xx Vydání 05/2004 CZ
320
7

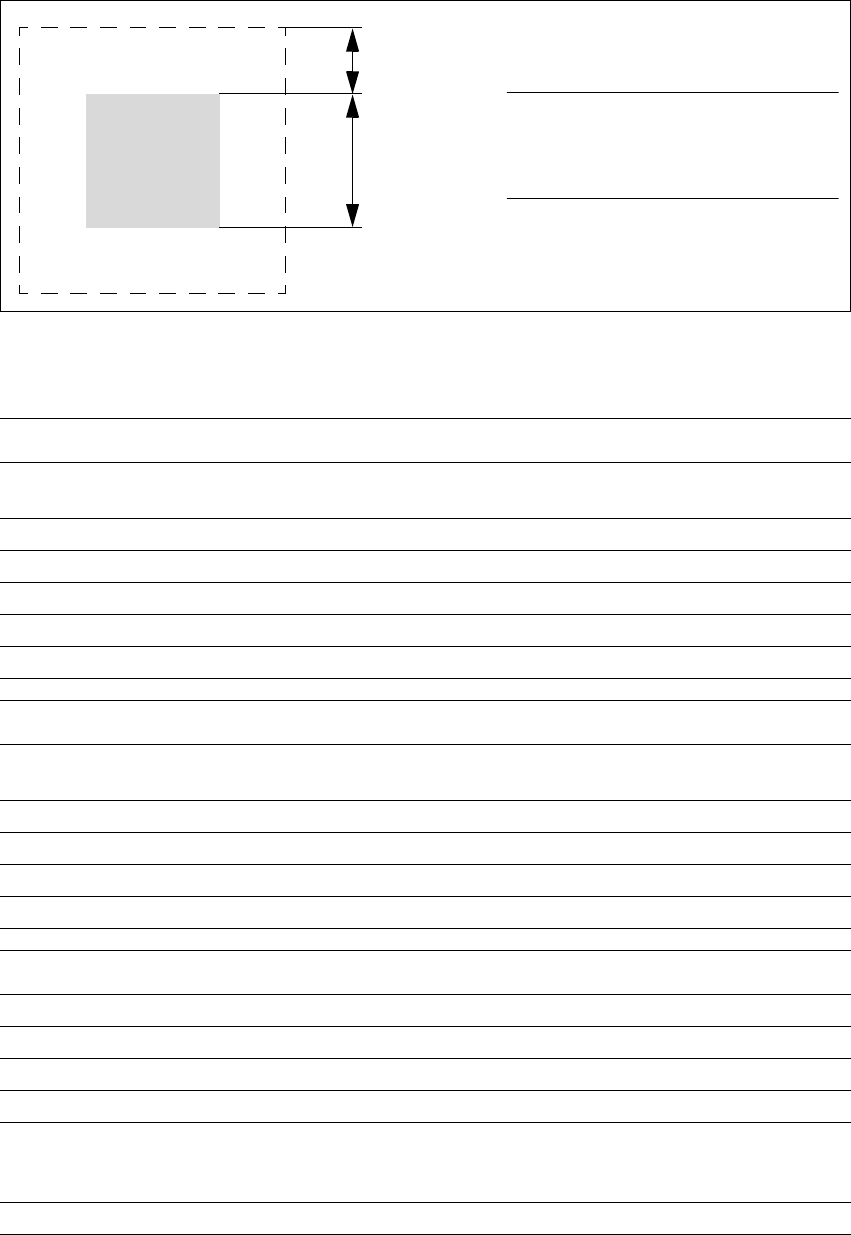

Obr. 7.6 - 2 Doporu
č
ený tvar zna
č
ek
7.6.4.2 Struktura značky
7
7
7
0,5 mm
1,0 mm
7
7
POZNÁMKA
Jednoduché kříže jsou také vhodné,
ale obsadí větší plochu. 7
Návrh 1
Struktura značky Černá odporová pasta jako pozadí.
Na to natisknutá vodící pasta jako značka.
Doporučení Pozadí u všech stran o 0,75 mm větší než značka.
Druh osvětlení Normální světlo
Výhoda Dobrý kontrast; dobrá ostrost;
Srovnání Vrstva vodící dráhy
Vyhodnocení Tato kombinace dává nejlepší výsledky. Velmi vhodné.
Návrh 2
Struktura značky Značka z materiálu pro vodící spoje; např. 6119 a tisk pasivovaným sklem
4330.
Druh osvětlení Šikmé světlo
Výhoda Bez dodatečné pracovní operace
Srovnání Vrstva vodící dráhy
Vyhodnocení Značky jsou méně ostré než u návrhu č.1. Lze doporučit.
Návrh 3
Struktura značky Značka z materiálu pro vodící spoje proti volné keramice jako pozadí
Druh osvětlení Šikmé osvětlení nebo normální světlo (podle pasty)
Výhoda Bez dodatečné pracovní operace
Srovnání Vrstva vodící dráhy
Poznámka Značky mají menší ostrost než u návrhu č. 2.
Tvorba značek závisí na okolní volné ploše. Eventuelně musí být každé
schéma samostatně naučeno.
Vyhodnocení Lze doporučit pouze podmíněně.
