7.7 Kamera desek Multicolor (typ 18) 21

7.7.1 Všeobecně

Na místě kamery desek na spodku portálu lze na přání instalovat kameru desek Multicolor.

Kamera desek Multicolor Vám dává k dispozici čtyři možné druhy osvětlení. Tím lze značně

zlepšit rozeznávání značek a tím zvýšit přesnost polohování.

Obr. 7.7 - 1 Kamera desek Multicolor

7.7.2 Druhy osvětlení

Kamera Multicolor umožňuje zvolit následující druhy osvětlení:

– Standardní osvětlení

Touto směsí bílého a infračerveného světla lze rozeznat široké spektrum značek. Změnami

osvětlení lze zlepšit kontrast a tak optimalizovat středění nejrůznějších značek.

7 Rozšíření stanice Návod k obsluze SIPLACE HF-série

7.7 Kamera desek Multicolor (typ 18) 21 Verze software SR.505.xx Vydání 05/2004 CZ

322

–Bílé osvětlení

Tento druh osvětlení se používá pro desky s pocínovanými značkami.

– Šikmé modré světlo

S ním lze ve většině případů dosáhnout zřetelné zlepšení kontrastu lesklé značky na světlém

podkladovém materiálu jako keramika nebo CEM (composite electrochemical materials,

elektrolyticky oddělený vrstvený materiál). Také lakem překryté polohovací značky na světlém

podkladu lze lépe rozeznat.

–Infračervené osvětlení

Použití tohoto druhu osvětlení má zvláštní význam pro značky, které jsou překryty lakem, nebo

na pružném materiálu (Flex). U stříbro/platinových značek na keramice lze eventuelně docílit

zlepšení rozeznávání, což by mělo být předem ověřeno zkušebním středěním.

Návod k obsluze SIPLACE HF-série 7 Rozšíření stanice

Verze software SR.505.xx Vydání 05/2004 CZ 7.8 Vyrovnání desek

323

7.8 Vyrovnání desek

7.8.1 Všeobecně

Desky, které mají být zpracovávány, mají občas poměr délky a šířky 1:2 nebo horší. To znamená,

že kratší strana desky ukazuje ve směru transportu desek. Během transportu se mohou takové

desky trochu natočit, takže polohové značky již neleží v hledacím poli kamery desek. Vybavení

na přání "Vyrovnání desek" se stará o to, aby byly tyto desky ve své "stop" poloze opět přesně

vyrovnány.

Pokud jsou zpracovávány desky s vybráním ve směru transportu, může to vést u automatů s

mechanickým dorazem (HS-50, S-25 HM, F5 HM) a u automatů, které tuto polohu kontrolují

pomocí světelné závory (HF, HS-60, S-27 HM) k rozdílným osazovacím polohám. Pomocí

vybavení na přání "Vyrovnání desek" je zajištěno, že jsou desky při všech transportech desek

zastaveny ve stejné poloze. Vybavení na přání "Vyrovnání desek" jsou pro jednoduchý a dvojitý

transport.

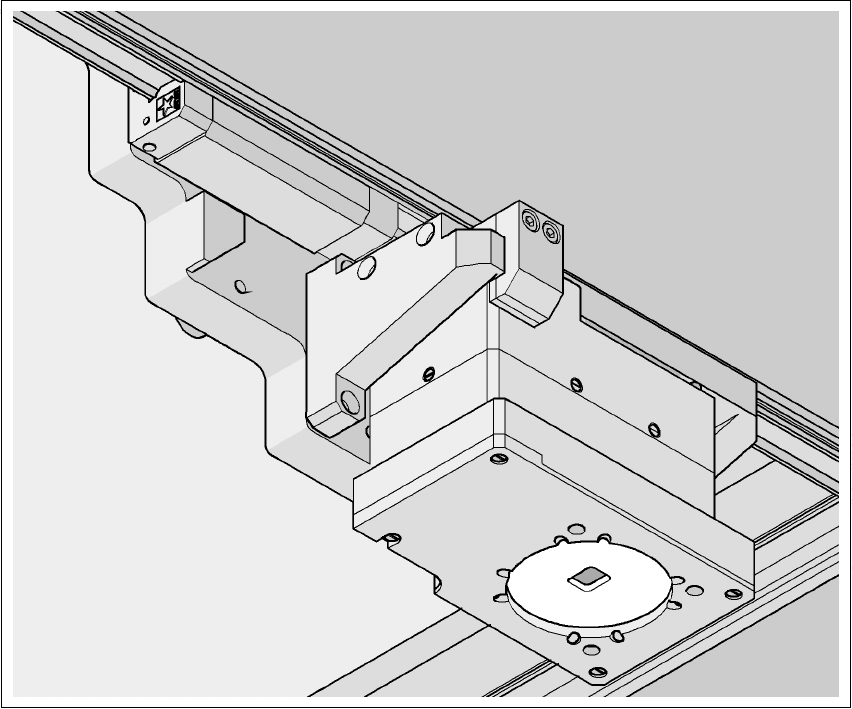

Obr. 7.8 - 1 Vyrovnání desek

(1)Posuvný stůl

(2)Doraz desek
