Návod k obsluze SIPLACE HF-série 2 Bezpečnost práce
Verze software SR.505.xx Vydání 05/2004 CZ 2.2 Výstražné štítky
45

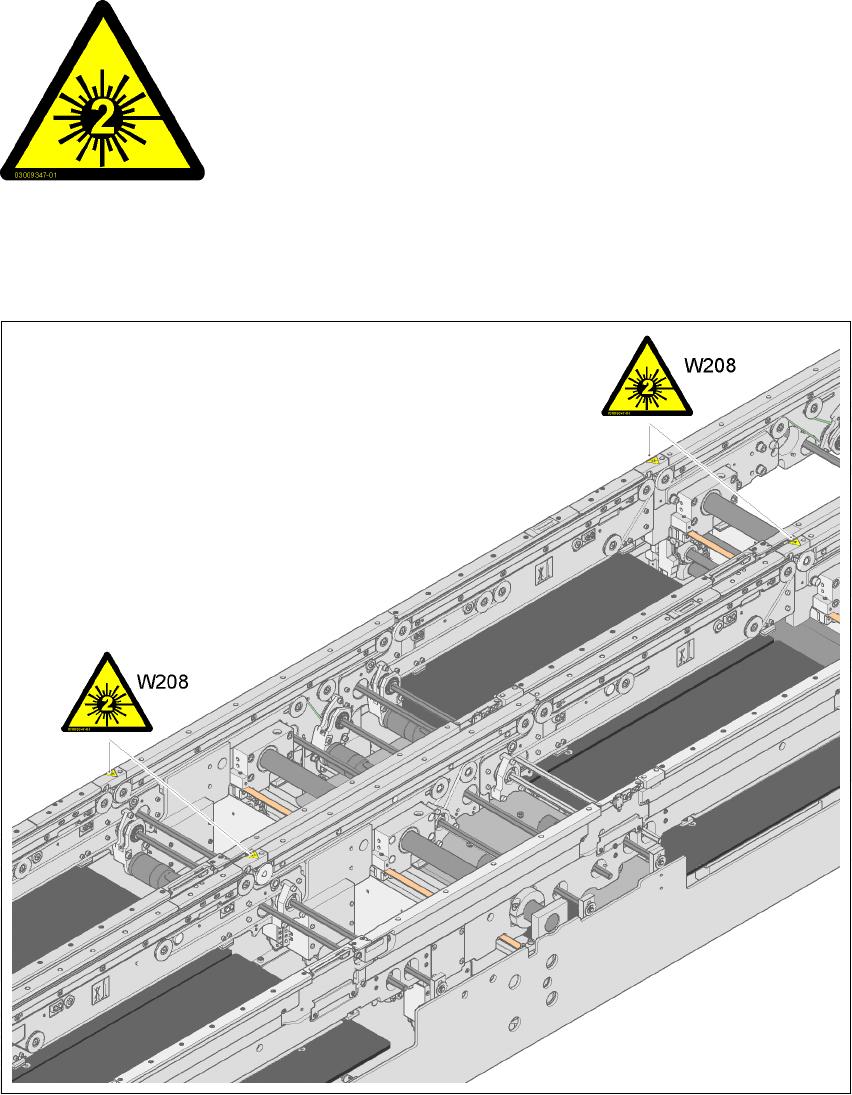

2.2.10 Výstražný štítek W208 "Laser třídy 2" na transportu DPS
2
Výstražný štítek W208 "Laser třídy 2" na transportu DPS, č. výrobku 03009347-01 (počet na
automat: 4)
2
2
2
Obr. 2.2 - 14 Výstražný štítek W208 "Laser t
ř
ídy 2" na transportu DPS
2
2
Laserové záření!
Nedívejte se do paprsku!
Laser třídy 2
2 Bezpečnost práce Návod k obsluze SIPLACE HF-série
2.3 Klasifikace laseru Verze software SR.505.xx Vydání 05/2004 CZ
46
2.3 Klasifikace laseru
2.3.1 Laser třídy 1
2.3.1.1 Klasifikace celého stroje
2
POKYN: 2
Konstrukční skupiny třídy laseru 1 a 1M nejsou označeny.
2.3.1.2 Klasifikace systému kamer
2
2.3.2 Laser třídy 1M
Neprohlížet přímo pomocí optických instrumentů!
2
2
Všechny vestavěné systémy kamer a celý stroj připravený
kprovozu jsou přizpůsobeny laseru třídy 1.
Třídy laseru jsou určeny podle DIN EN 60825-1:2001.
2
Následující kamerové systémy jsou přiřazeny třídě laseru 1:
– Kamera desek Multicolor (typ 18) 21
– Kamery součástek pro hlavu SIPLACE TwinHead
kamera součástek stacionární P&P (typ 22) 50 x 40
kamera součástek stacionární P&P (typ 20) 8 x 8
2
Následující kamerové systémy jsou přiřazeny třídě laseru 1M:
– Kamera součástek 24 x 24 na 12-ti segmentové hlavě Collect&Place
– Kamera součástek 39 x 39 na 6-ti segmentové hlavě Collect&Place
– DCA kamera 16 x 16 na 6-ti nebo na 12-ti segmentové hlavě Collect&Place
Návod k obsluze SIPLACE HF-série 2 Bezpečnost práce
Verze software SR.505.xx Vydání 05/2004 CZ 2.4 Bezpečnostní pokyny k transportu automatu
47
2.3.3 Laser třídy 2
Následující kamerové systémy jsou přiřazeny třídě laseru 2:
– Laserová světelná závora, oblast osazování 1 na transportu DPS
– Laserová světelná závora, oblast osazování 2 na transportu DPS
–Snímač čárového kódu desek
2
2.4 Bezpečnostní pokyny k transportu automatu
2
Pro transport automatu použijte vysokozdvižný vozík s následující specifikací:
Délka vidlí min. 1800 mm
Nosnost min. 6000 kg
Světlá šířka mezi vidlemi min. 350 mm 2
VÝSTRAHA
NEBEZPEČÍ PŘEVRŽENÍ 2
Pokud není dodržena požadovaná specifikace pro vysokozdvižný vozík, může se převrhnout
vozík i s automatem.
Transport automatu je popsán v kapitole 4, odstavec 4.3, strana 150.
2
Laserové záření
Nedívejte se do paprsku!
