Návod k obsluze SIPLACE HF-série 2 Bezpečnost práce
Verze software SR.505.xx Vydání 05/2004 CZ 2.5 Bezpečnostní pokyny k provozu automatu
55
Tak je zajištěno, že obsluha již nemusí sahat do nebezpečné oblasti kanálů pro odvod
prázdných pásů.
2.5.7 Bezpečnostní pokyny k pohybu vozíku součástek
VÝSTRAHA
Pokud pohybujete vozíkem součástek, dodržujte pro zabránění úrazům bezpodmínečně
následující pravidla.
Æ Pokud chcete vozíkem součástek pohybovat, uchopte ho vždy oběma rukama za madla.
Æ Dejte pozor na to, že vozík součástek plně osazený podavači se může při náklonu od asi 20°
převrátit na bok nebo dopředu.
Æ Dbejte na to, aby plocha, po které vozíkem pohybujete, měla v každém případě podstatně
menší sklon.
Æ Dbejte na to, abyste nenarazili do překážky. Při větší rychlosti by se mohl vozík převrátit
dopředu.
2 Bezpečnost práce Návod k obsluze SIPLACE HF-série
2.6 Bezpečnostní zařízení Verze software SR.505.xx Vydání 05/2004 CZ
56
2.6 Bezpečnostní zařízení
2.6.1 Ochranné kryty
2

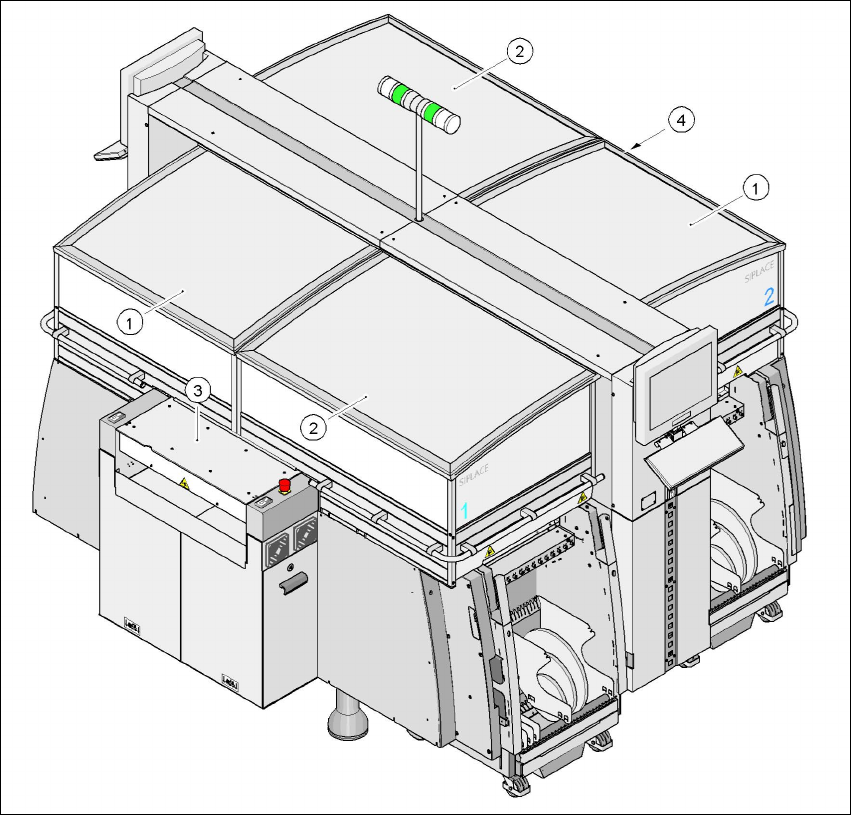

Obr. 2.6 - 1 Ochranné kryty
2
Rozsah pojezdu portálu je zakrytován čtyřmi ochrannými kryty, které se vyklápějí nahoru. Boční
posuvné kryty mají zabránit přístupu do vnitřního prostoru automatu. Kryty, které se otevírají
(1)Ochranný kryt, krátký
(2)Ochranný kryt, dlouhý
(3) Kryt a ochrana proti zásahu na vstupu pásu
(4) Kryt a ochrana proti zásahu na výstupu pásu
Návod k obsluze SIPLACE HF-série 2 Bezpečnost práce
Verze software SR.505.xx Vydání 05/2004 CZ 2.6 Bezpečnostní zařízení
57
směrem nahoru nad vstupem a výstupem pásu transportu desek plošných spojů a ochranný kryt
nad vstupním a výstupním pásem chrání přístup k transportu desek.
Funkce 2
Jestliže jsou ochranné kryty zdviženy nahoru, nebo jestliže je zvednut jeden z krytů transportu
desek, okamžitě se přeruší přívod proudu k osám portálu. Osy portálu se zastaví. Na obrazovce
se objeví hlášení "Kryty uzavřít".
Æ Zavřete ochranné kryty a stiskněte tlačítko start, aby mohlo osazování pokračovat.
2
Obr. 2.6 - 2 Umíst
ě
ní tla
č
ítka START (bílé) na automatu
(1)Tlačítko start (bílé) na automatu
