2 Bezpečnost práce Návod k obsluze SIPLACE HF-série
2.6 Bezpečnostní zařízení Verze software SR.505.xx Vydání 05/2004 CZ
64
Bezpečnostně-ochranná kombinace 3TK2806 (pos. 1 na obr. 2.6 - 6) 2
Bezpečnostně-ochranná kombinace je umístěna v zásuvce napájení. Je použita pro sledování
obvodů nouzového zastavení a bezpečnostních zařízení.
Pro aktivaci bezpečnostně ochranné kombinace musí být splněny tři podmínky:
– Musí být přítomen signál "Softwarové povolení".
– Musí být uzavřeny okruhy nouzového zastavení.
– Musí být stlačeno tlačítko start.
Na čelní stěně bezpečnostně ochranné kombinace jsou tři zelené LED diody pro indikaci
provozního stavu (viz obr. 2.6 - 8
, strana 66):
– LED dioda "Sít' " indikuje přítomnost elektrického napájení.
– LED diody "Kanál 1" a "Kanál 2" svítí, pokud bylo stlačeno tlačítko start, je uzavřen okruh
nouzového stopu a není hlášen žádný chybový stav.
Servisní zásuvka (pos. 2 na obr. 2.6 - 6) 2
Servisní zásuvka je umístěna v zásuvce pro napájení a je zajištěna ochranným krytem. Může být
použita pouze tehdy, když má automat 5 propojení vodiči (L1, L2, L3, N a PE) k síti. Při 4 vodičích
- např. bez N - není tato zásuvka využitelná.
VÝSTRAHA 2
Dbejte přitom na bezpečnostní pokyny týkající se životu nebezpečného napětí i tehdy, když je
automat vypnutý! (Viz odstavec 2.1.5 od strany 27)
Návod k obsluze SIPLACE HF-série 2 Bezpečnost práce
Verze software SR.505.xx Vydání 05/2004 CZ 2.6 Bezpečnostní zařízení
65
2.6.4 Umístění tlakových spínačů pro montáž a demontáž vozíků KS
2

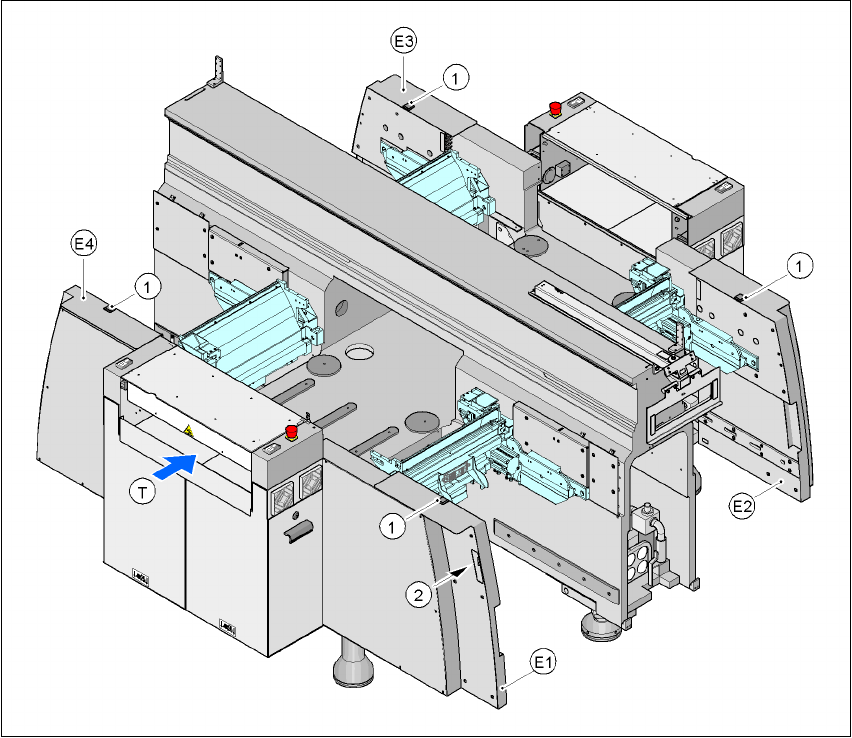

Obr. 2.6 - 7 Umíst
ě
ní tlakových spína
čů
pro montáž a demontáž vozík
ů
KS
2
(1) Tlakový spínač na horní straně
(2) Tlačítko v ochraně proti zásahu
E1 Ochrana proti zásahu, stanoviště 1
E2 Ochrana proti zásahu, stanoviště 2
E3 Ochrana proti zásahu, stanoviště 3
E4 Ochrana proti zásahu, stanoviště 4
Ve skupině ochrany proti zásahu (pos. E1, E2, E3 a E4) jsou integrována dvě tlačítka, pro
připojení nebo odpojení vozíku součástek na stanovišti. Pro
odpojení
stlačte tlačítko (pos. 1) na
horní straně ochrany proti zásahu. Pro
p
ř
ipojení
stlačte současně obě tlačítka (pos. 1 a pos. 2).
Jsou od sebe natolik vzdálena, že pro stlačení tlačítek jsou potřeba obě ruce. Tímto způsobem
má být vyloučeno riziko zranění obsluhy při připojení nebo odpojení vozíku součástek.
2 Bezpečnost práce Návod k obsluze SIPLACE HF-série
2.6 Bezpečnostní zařízení Verze software SR.505.xx Vydání 05/2004 CZ
66
2.6.5 Okruhy nouzového zastavení a hlásící okruh
2.6.5.1 Konstrukce okruhů nouzového stopu
Následující kontakty jsou zapojeny do série a tvoří smyčku okruhu nouzového zastavení:
– spínací kontakty čtyř spínačů ochranných krytů
– spínací kontakty obou krytů transportů desek plošných spojů
– spínací kontakty obou tlačítek nouzového vypnutí
– spínací kontakty čtyř vozíků KS
– spínací kontakty krycích klapek (vybavení na přání) nad tlačítky pro připojení resp. odpojení
vozíku součástek
– Kanály bezpečnostně-ochranné kombinace BOK K6
U okruhu nouzového stopu 2 je CAN-Bus-signál oznamovacího okruhu (viz odstavec 2.6.5.2
)
přiveden do kanálu 2 bezpečnostně ochranné kombinace SSK K6. Je-li uzavřen okruh nouzového
stopu a oznamovací okruh nesignalizuje žádnou chybu, svítí na bezpečnostně ochranné
kombinaci kromě zelené LED kontrolky sít'ového napájení i obě zelené LED diody kanálů 1a 2.
2

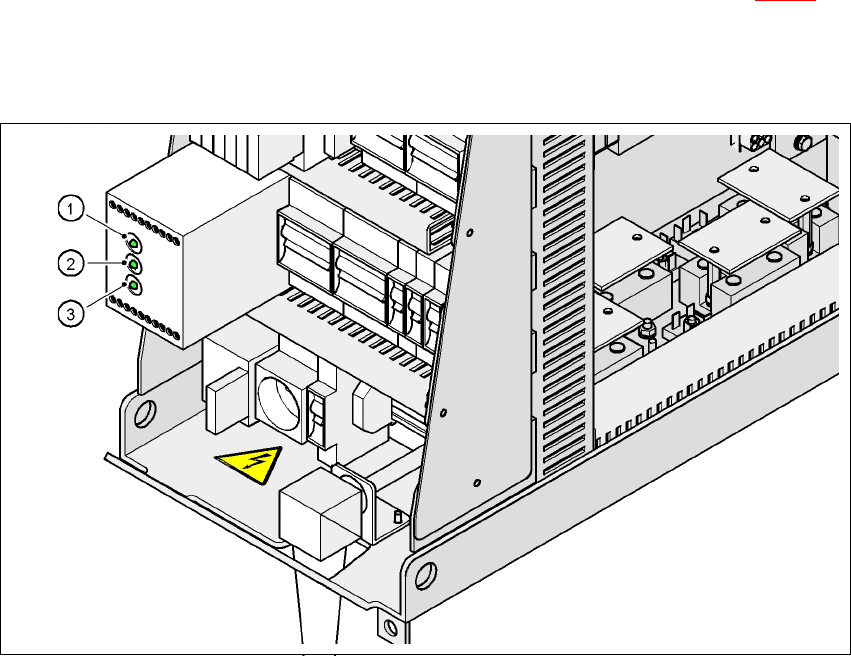

Obr. 2.6 - 8 Signální-LED na bezpe
č
nostn
ě
ochranné kombinaci
(1) Sít' / Power
(2) Kanál 1 / Channel 1
(3) Kanál 2 / Channel 2
