Návod k obsluze SIPLACE HF-série 2 Bezpečnost práce
Verze software SR.505.xx Vydání 05/2004 CZ 2.9 Stav energie automatu po vypnutí hlavním vypínačem
79
2

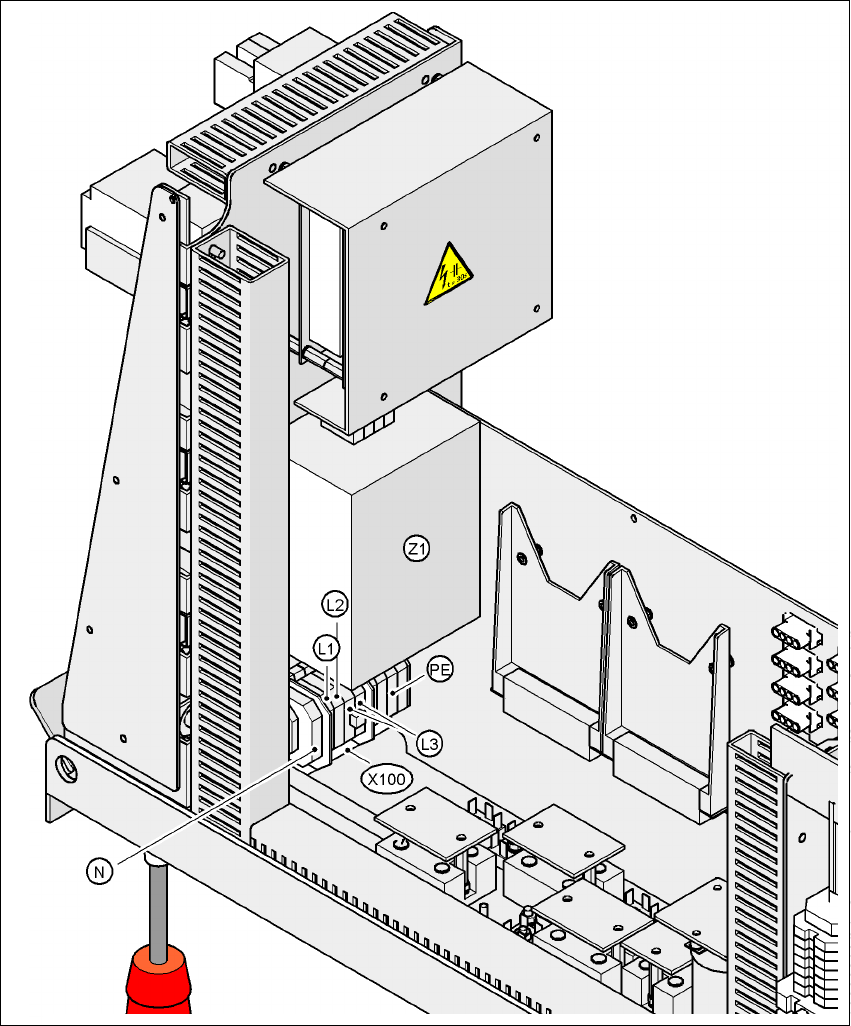

Obr. 2.9 - 5 Modul elektrického napájení, pohled zezadu
2
Z1 Sít'ový filtr
X100 Připojovací svorka pro kabel sít'ového napájení
2
2
2 Bezpečnost práce Návod k obsluze SIPLACE HF-série
2.9 Stav energie automatu po vypnutí hlavním vypínačem Verze software SR.505.xx Vydání 05/2004 CZ
80
Následující tabulka uvádí napětí na konstrukčních skupinách v době, kdy je hlavní vypínač
vypnut, ale automat zůstává připojen k síti.
2
Konstrukční skupina Napětí
Svorkovnice X100
Sít'ový filtr Z1
Svorky L1, L2, L3
3 x 208 VAC
3 x 230 VAC
3 x 380 VAC
3 x 400 VAC
3 x 415 VAC
Servisní zásuvka X102
120 VAC
130 VAC
220 VAC
230 VAC
240 VAC
Jistící automat F1
120 VAC
130 VAC
220 VAC
230 VAC
240 VAC
Hlavní vypínač Q1
Svorky L1, L2, L3
3 x 208 VAC
3 x 230 VAC
3 x 380 VAC
3 x 400 VAC
3 x 415 VAC
Hlavní vypínač Q1
Svorky T1, T2, T3
0 VAC
Deska napájení (viz pos. 5 na obr. 2.7 - 2
)
Měřící zdířka X11
GND X12
Měřící zdířka X13_1
Měřící zdířka X13_4
GND X13_7
< 10 VDC
< 10 VDC
< 10 VDC
Modul počítače (viz obr. 2.9 - 3
)
Měřící zdířka + 12 VDC
Měřící zdířka - 12 VDC
Měřící zdířka + 15 VDC
Měřící zdířka -15 VDC
Měřící zdířka + 5 VDC
Měřící zdířka + 52 VDC
Měřící zdířka + 3,3 VDC
GND
0 VDC
0 VDC
0 VDC
0 VDC
0 VDC
0 VDC
0 VDC
Návod k obsluze SIPLACE HF-série 2 Bezpečnost práce
Verze software SR.505.xx Vydání 05/2004 CZ 2.10 Blokování automatu a umístění výstražných štítků
81
2.9.2 Hlavní vypínač vypnut - automat odpojen od sítě
Automat je až na nepatrná zbytková napětí v desce napájení elektricky bez energie.
2.9.3 Poměry stlačeného vzduchu v automatu pro vypnutí hlavního vypínače
Při vypnutí hlavního vypínače (pos. 1 na obr. 2.9 - 1) nebo v případě výpadku proudu pro automat
se uzavře elektricky ovládaný hlavní ventil Y1 na jednotce stlačeného vzduchu (pos. 1 na obr. 2.8
- 1). Tlak klesne během 5 sec na 0 MPa (0 bar).
2.10 Blokování automatu a umístění výstražných štítků
2.10.1 Úloha a účel
Předtím, než budete na automatu provádět údržbu nebo servis jakéhokoliv druhu, musíte ho
zajistit proti opětnému zapnutí a umístit na něj odpovídající výstražné štítky. Jestliže se budete
řídit níže popsanými pokyny, bude nebezpečí zranění obsluhujícího personálu vyloučeno.
POKYN Tato metoda zahrnuje minimální požadavky, které jsou kladeny na postup blokování,
případně umístění výstražných štítků na automatu při provádění údržby a servisu. Dodatečná
bezpečnostní opatření, která jsou nutná k tomu, aby byla práce bezpečně dokončena, mohou být
specifikována bezpečností práce, osobami zmocněnými pro bezpečnost a zdravotním
oddělením. 2
2.10.2 Popis
Dodržujte níže popsané pokyny vždy, když chcete zapnout, regulovat nebo vypnout energii na
automatu.
Æ Informujte o tom všechny pracovníky, kterých se to týká.
Æ Vypněte automat příp. všechny přídavné přístroje. Postupujte podle normálního postupu pro
vypnutí
– stiskněte tlačítko stop,
–vypněte počítač stanice (nejprve ukončit program),
– odpojte automat na hlavním vypínači
