1OM-1752 3-10 (3) 按下 “ 运行模式 ” 中的 [ 贴装 ] 按钮。 Note 通过运行模式时，按下 “ 运行模式 ” 中的 [ 通过 ] 按钮。 通过运行是未在线路板上贴装元件而通过本装置 ( 向后工序搬送线路 板 ) 的运行模式。 F1C10 (4) 将机种切换到进行生产运行的线路板程序。 Reference 详细内容请参照 “ 第三章 2. 机种切换 ” 章节。 (5) 按两次操作台的 [START] 按钮。 (…
1OM-1752
3-9

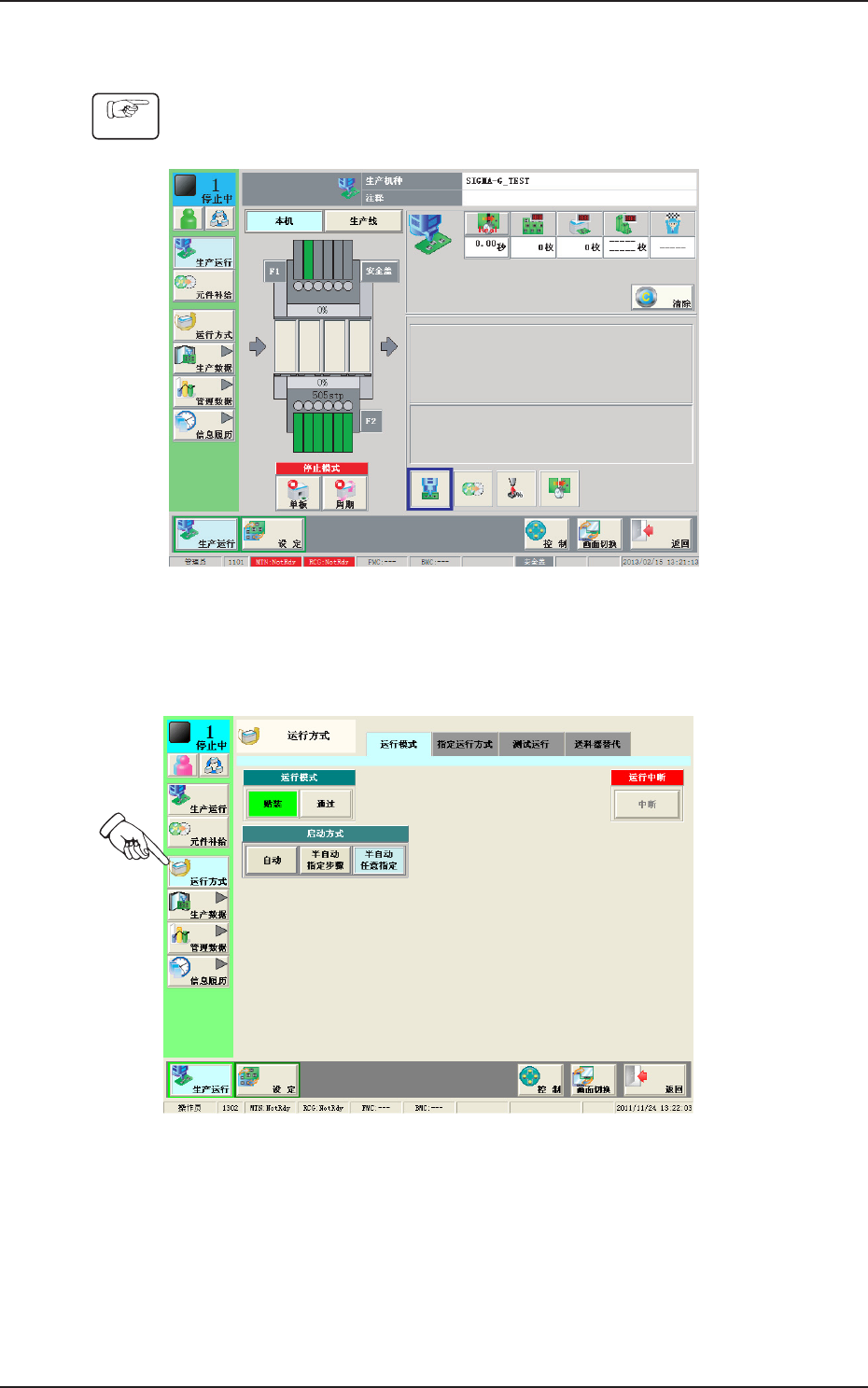

1.3.3 生产运行主界面的显示
Procedure
(1) 在初始界面中，按下 [ 生产 ] 按钮。
( 显示
“
生产运行
”
界面。)
F1C8
(2) 按下
“
生产
”
界面中的 [ 运行方式 ] 按钮。
( 作为
“
运行方式
”
界面的初始显示界面，显示
“
运行模式
”
界面。)
F1C9
1304-001
1.3生产运行的启动
1OM-1752
3-10
(3) 按下
“
运行模式
”
中的 [ 贴装 ] 按钮。
Note
通过运行模式时，按下
“
运行模式
”
中的 [ 通过 ] 按钮。
通过运行是未在线路板上贴装元件而通过本装置 ( 向后工序搬送线路
板 ) 的运行模式。
F1C10
(4) 将机种切换到进行生产运行的线路板程序。
Reference
详细内容请参照
“
第三章 2. 机种切换
”
章节。
(5) 按两次操作台的 [START] 按钮。
( 第一次按下 [START] 时，按钮闪烁，在闪烁状态下再次按下，启动生
产运行 ( 装置 )。)
Note
按一次 [START] 不能运行时，显示启动向导信息。
POWER ON
STOP
PNL CHANGE
START
［START］按钮
F1C11
Note
(a) 除
“
生产运行
”
界面外，[START] 按钮不会闪烁，因此无法启动。
(b) 线路板定位部上已经有线路板时，该线路板不进行元件贴装即被
排出。
1304-001
1.3生产运行的启动
1OM-1752
3-111304-001
1.3生产运行的启动
1.3.3.1生产运行中的作业
•
运行状态和生产状况的确认
生产运行中可用生产运行菜单确认运行状态和生产状况。
在通常的运行状况下确认因生产中的程序名和生产线路板数等当前状态、
线路板生产完成预测和吸取异常发生等导致的生产率降低的预测。
在生产运行主界面可以确认装置是否能在正常状态下进行生产运行、是
否有降低生产率的要因、生产率下降的原因在何处等项目。
生产率显著降低时，在生产运行主界面上通知操作员。
•
元件和线路板的补给
生产运行中发生元件断料时，装置会发出异常警报告知。
如果发生了元件断料，请进行元件的补给。
Reference
详细内容请参照
“
第三章 3. 元件的补给
”
章节。
生产运行中发生元件断料时，前工序装置会发出异常警报或装置自动
停止运行。
Reference
详细内容请参照
“
第三章 4. 线路板的补给
”
章节。
•
生产运行的中断和重新启动、紧急停止和还原
生产运行中因某种原因中断生产运行时、非常时刻等需要紧急停止装
置运行时、重新启动或恢复生产运行时，请参照以下内容。
Reference
第三章 5.1 运行的停止
第三章 5.2 生产运行的中断
