1OM-1752
3-25

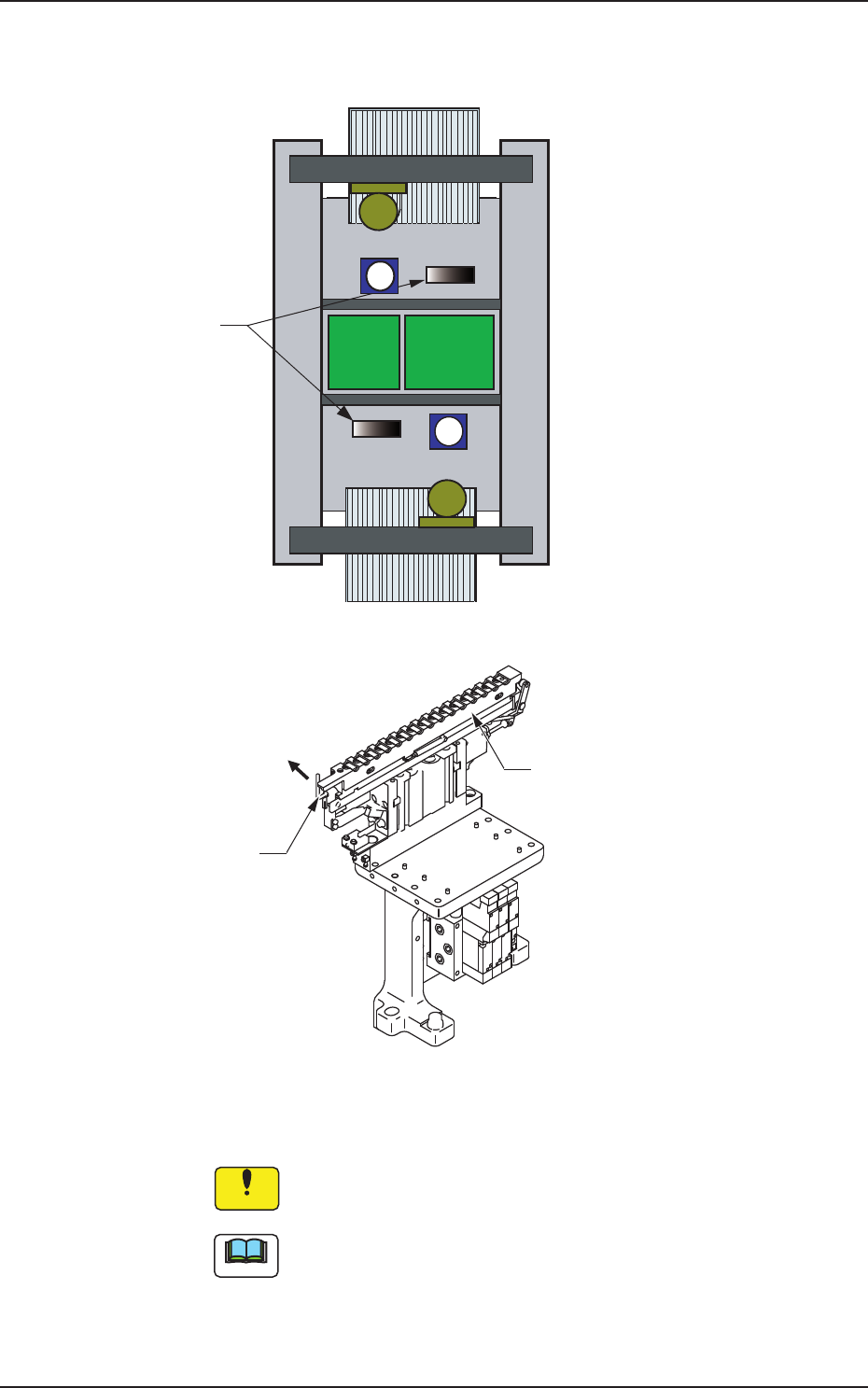

(4) 用手握住吸嘴储料器的同时放下吸嘴储料器部的控制杆，从吸嘴储料
器部拆卸吸嘴储料器。
吸嘴储料器部
F1C23
吸嘴储料器
控制杆
放倒控制杆
F1C24
(5) 滑动吸嘴储料器挡板，将吸嘴全部拆卸。
Notice
在吸嘴储料器上安装、拆卸吸嘴时，请滑动吸嘴储料器挡板进行。
Note
在吸嘴储料器交换单元 ( 附属 ) 准备好机种切换后的吸嘴，就有可能
缩短吸嘴交换的时间。
1304-001
2.3生产机种的切换
1OM-1752
3-26

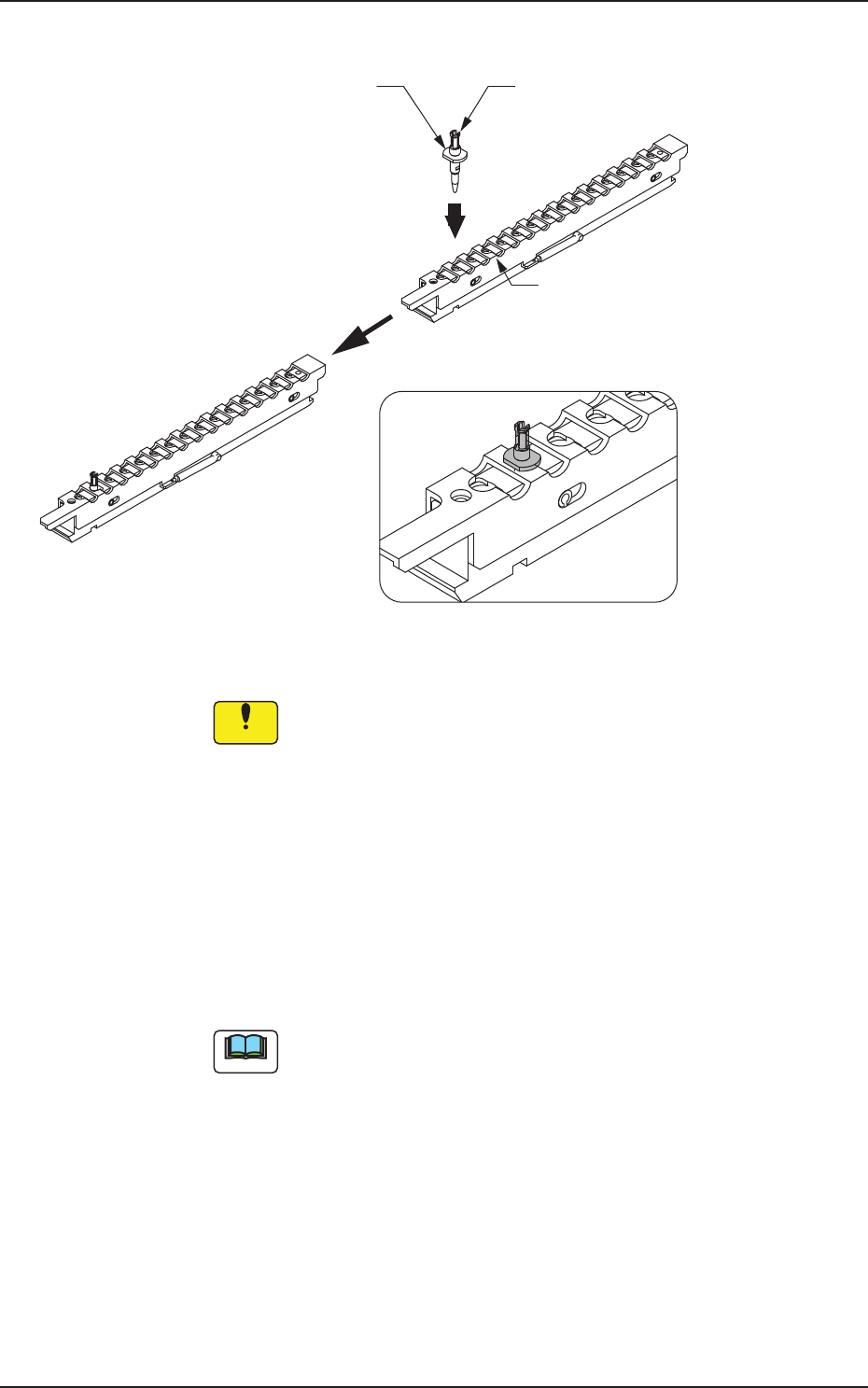

(6) 滑动吸嘴储料器挡板，将使用吸嘴全部安装到吸嘴储料器上。
若用力握住此部分，就会导致损坏，
因此请不要使用200g以上的力度。
吸嘴
滑动吸嘴储料器挡板，安装吸嘴。
正确安装
错误安装
放置吸嘴的状态
吸嘴储料器挡板
F1C25
Notice
(a)请在吸嘴储料器上正确安装吸嘴。
若在吸嘴储料器挡板上放置吸嘴的状态下进行运行，就有可能损
坏装置。
(b)在吸嘴储料器上安装中异型吸嘴时，请安装为从送料器侧看去吸
嘴刻印位于右侧。
若弄错吸嘴的安装方向，在识别吸嘴时就会显示异常界面，装置
停止。
(7) 将吸嘴储料器安装到装置上。
(8) 按下 [ 吸嘴交换 ] 按钮。
Note
在搭载了吸嘴储料器增设 ( 选项 ) 的装置中，通过在吸嘴储料器增设
( 选项 ) 准备机种切换后的吸嘴，连续进行吸嘴收纳和吸嘴贴装动作。
(9) 按下 [ 动作 ] 按钮，在 10 秒钟内再按操作台的 [START] 按钮，在安装
头贴装吸嘴。
(10) 在
“
吸嘴交换
”
界面中，按下 [ 吸嘴确认 ] 按钮，再按操作台的 [START]
按钮，确认是否装备了正确的吸嘴。
1304-001
2.3生产机种的切换
1OM-1752
3-27
2.3.5 线路板搬运和位置定位状态的确认
在
“
设定
”
菜单的
“
线路板移载
”
界面中确认线路板搬运和位置定位状态。
Procedure

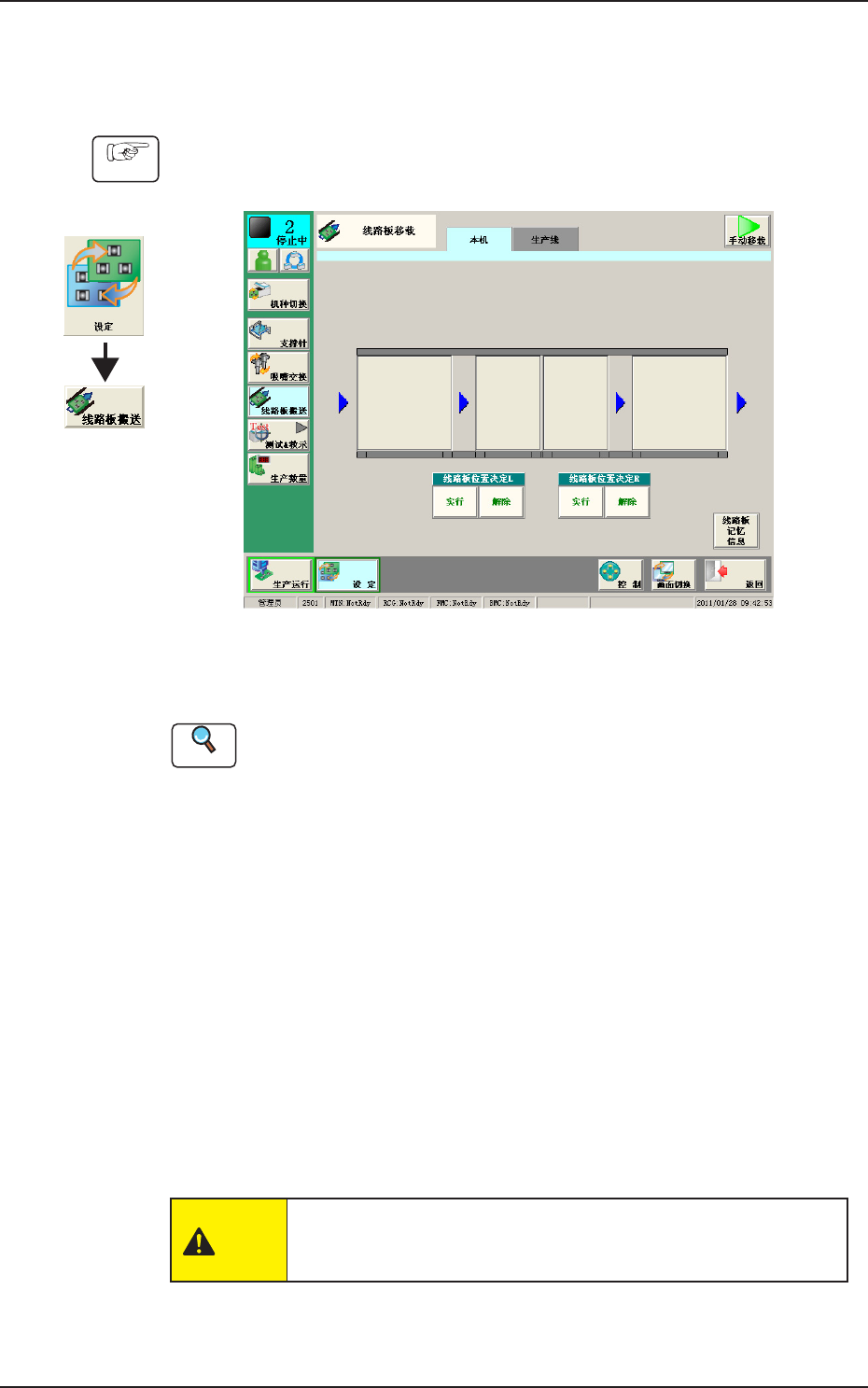

(1) 随着
“
界面展开
”
，显示
“
线路板移载
”
界面。
F1C26
(2) 从前工序搬入线路板。
Reference
手动搬运线路板时，请参照
“
第三章 4.1.1 手动贴装线路板的步骤
”
章节。
(3) 按下图像显示的定位传送带 L 的模块按钮，在 10 秒钟内再按操作台的
[START] 按钮，搬运线路板。
(4) 确认线路板是否正常传送和传送时有无碰撞或掉落。
(5)
按下
“
线路板位置决定 L
”
的 [ 实行 ] 按钮，在 10 秒钟内再按操作台的
[START] 按钮。
( 支撑台上升。)
(6) 按机盖锁定开关，关闭开关灯。
( 开闭盖锁定被解除。)
(7)
打开开闭盖。
注意
马达等负载电源处于 OFF 状态，但由于双手伸进装置内进行
调整作业，因此请充分注意安全。
(8) 用手指轻压线路板，确认支撑销位置是否有问题。
1304-001
界面展开
2.3生产机种的切换
