1OM-1752 4-14 4. 线路板识别标记的说明 (1)形状 / 尺寸 T1D6-1 1304-001 4.线路板识别标记的说明
1OM-1752
4-13
(3)与障碍物的最小接近临界距离
•
障碍物 ( 参照各部分截面图 ) 与吸嘴或元件的最小接近临界距
离为
“
0.5mm
”
以上。另外，
“
线路板上面
”
成为基准。
0.3 ～ 5.0
3.0
2.0
线路板
0.3 ～ 5.0
3.0
2.0
线路板
0.5m m 以上
最小接近临界距离
(装置后侧)(装置前侧)
单位 : mm
滑道部截面图F1D13
1304-001
3.元件贴装条件
1OM-1752
4-14

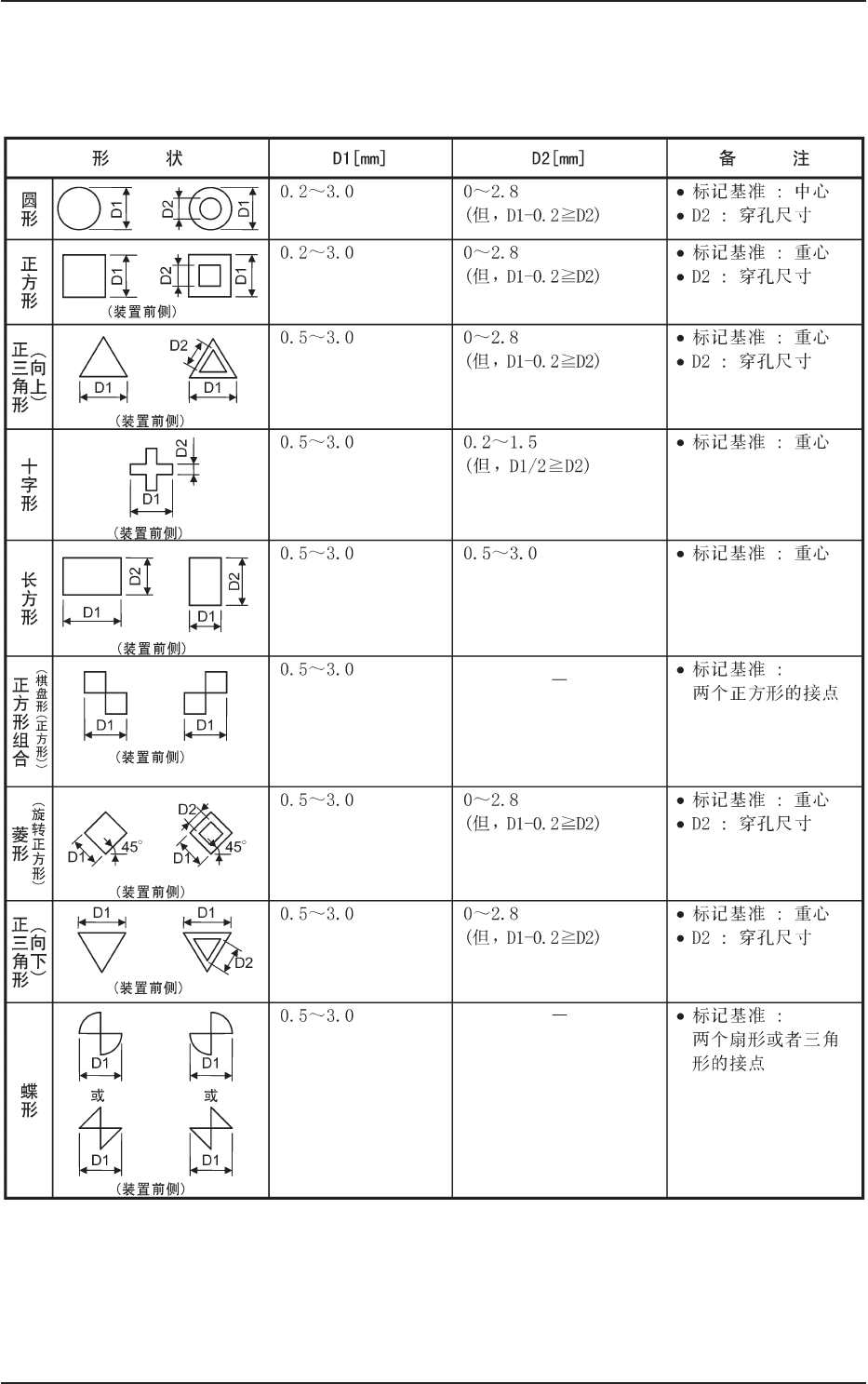

4. 线路板识别标记的说明
(1)形状 / 尺寸
T1D6-1
1304-001
4.线路板识别标记的说明
1OM-1752
4-15
T1D6-2
Note
(a)对于基准图形，标记尺寸误差须在 ±10% 以内。
(b)从通孔以及焊盘分出来的配线方向以 45
°
为一个单位，只有一个。
(2)从焊盘以及通孔分出来的配线规格
与配线的连接范围
焊盘45°
配线位置范围
焊盘90°
配线位置范围
(装置前侧)
(装置前侧)
短边的1/3
0.5～2.0
0.5～3.0
与配线的
连接范围
(装置前侧)
单位:mm
配线例
通孔
配线位置范围
(右下45°时)
0.5～2.0
0.5～3.0
(装置前侧)
(与配线的
连接范围)
0.5～1.5
1.0～3.0
Min.0.25
45°
80
°
短边的1/3
F1D14
1304-001
4.线路板识别标记的说明
