1OM-1752
4-16
(3)材质
铜箔、镀镍、镀锡、锡水准仪、镀金
Note
(a) 距离线路板识别标记最外形在 X/Y 方向的
“
1.0mm
”
范围内不许存有铜箔、
保护膜、涂层、丝网印刷以及穿孔等造成误识别的东西。
1.0
X
Y
1.0
1.0
1.0
1.01.0
1.0
1.0
पԢPP
㺚㕃ࠢռ
ՠ
F1D15
(b) 线路板识别标记由于线路板的形状 ( 缺口、穿孔 )、来自构造物的反射光、
来自装置外部光的影响，有时无法识别。
(c) 线路板识别标记对周围有着强烈的反差效果。( 防止误识别 )
(d)
在指定的窗口内，除了线路板识别标记以外不许存有其他与线路板识别
标记类似的图形等造成误识别的东西。
(e) 线路板弯曲程度大时，有时无法识别线路板识别标记，因此需要识别测试。
1304-001
4.线路板识别标记的说明
1OM-1752
4-17

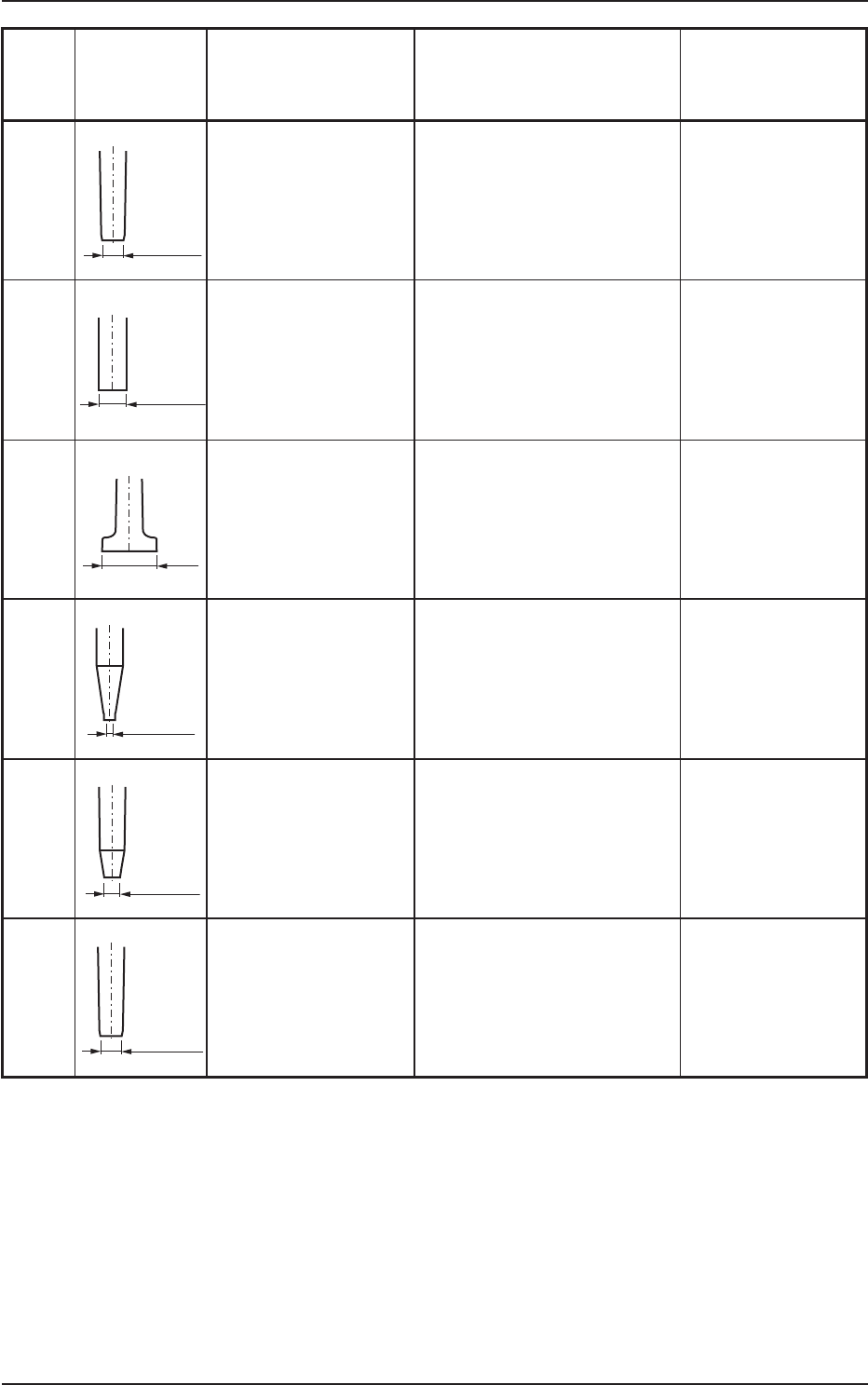

5. 吸嘴类型一览表
吸嘴类型根据交货说明书在装置上安装后出厂。
吸嘴
类型
NO.
形 状
Note a
片状元件的大小
(mm)
Note b
适用参考元件 备 注
HG24C
距离
1.5
内径φ0.15
0.6 × 0.37
0.4 × 0.2
厚度
0.2 ～ 0.3
0402 类型的
电阻器、电容器
• 反射识别用吸嘴
• 软加载吸嘴
NOZZLE_HG24C
KYA-M7702-A0
HG32C
内径
0.4 × 0.2
0.7 × 0.4
距离
1.5
0.6 × 0.3
厚度
0.2 ～ 0.3
0603 类型的
电阻器、电容器
• 反射识别用吸嘴
• 软加载吸嘴
NOZZLE_HG32C
KYA-M7703-A0
HG52C
内径
0.8×0.25
(φ0.4)
1.1×0.6
距离
1.5
1.0 × 0.5 ～
1.6 × 0.8
厚度
0.3 ～ 0.6
1005 类型的
电阻器、电容器
• 反射识别用吸嘴
• 软加载吸嘴
NOZZLE_HG52C
KYA-M7705-00
HG82C
内径
1.4×0.45
(φ0.7)
1.7×0.9
1.6 × 0.8 ～
2.0 × 12.5
厚度
0.45 ～ 0.8
1608 类型的
电阻器、电容器
• 反射识别用吸嘴
• 软加载吸嘴
NOZZLE_HG82C
KYA-M7708-A0
HV13C
内径φ0.9
外径φ1.3
2.0 × 1.25 ～
3.2 × 2.5
厚度
0.45 ～ 1.25
2012 类型的
电阻器、电容器、
超微型晶体管
• 反射识别用吸嘴
NOZZLE_HV13C
KYA-M7713-A0
T1D7-1
1304-001
5.吸嘴类型一览表
1OM-1752
4-181304-001
吸嘴
类型
NO.
形 状
Note a
片状软件的大小
(mm)
Note b
适用参考元件 备 注
HV14C
内径φ1.1
外径φ1.8
2.5 × 1.6 ～
4.0 × 3.0
厚度
0.45 ～ 2.5
3216/3225 类型的
电容器和电阻器、
钽电容器 A、
超微型晶体管
• 反射识别用吸嘴
NOZZLE_HV14C
KYA-M7714-A0
HA15C
内径φ2.0
外径φ3.0
4.5 × 2.5 ～
8.0 × 8.0
厚度
1.0 ～ 6.5
4532 类型以上的
电容器和电阻器、
钽电容器 B/C/D、
铝电解电容器、
SOP6 ～ 10 销
• 反射识别用吸嘴
NOZZLE_HA15C
KYA-M7715-A0
HV19C
内径
φ4.5
外径
φ6.0
8.0 × 8.0 ～
19.8 × 19.8
厚度
1.0 ～ 5.0
SOP
QFP
PLCC
• 反射识别用吸嘴
NOZZLE_HA19C
KYA-M7719-A0
HV82C
内径
1.4×0.45
(φ0.7)
1.7×0.9
1.6 × 0.8 ～
2.0 × 12.5
厚度
0.45 ～ 0.8
1608 类型的
电阻器、电容器
• 反射识别用吸嘴
NOZZLE_HV82C
KYA-M7782-A0
HB03C
内径φ0.9
外径φ1.3
2.0 ×
φ
1.0 ～
3.5 ×
φ
1.5
圆筒类型的
电阻器和二极管
2.0 × φ 1.0
2.0 × φ 1.25
3.5 × φ 1.4
• 反射识别用吸嘴
• 带 V槽
NOZZLE_HB03C
KYB-M7720-A0
HB04C
外径φ1.8
内径φ1.1
3.5 ×
φ
1.2 ～
6.0 ×
φ
2.8
圆筒类型的
电阻器和二极管
3.5 × φ 1.4
5.9 × φ 2.2
• 反射识别用吸嘴
• 带 V槽
NOZZLE_HB04C
KYB-M7721-A0
T1D7-2
5.吸嘴类型一览表
