2.3操作机构
•

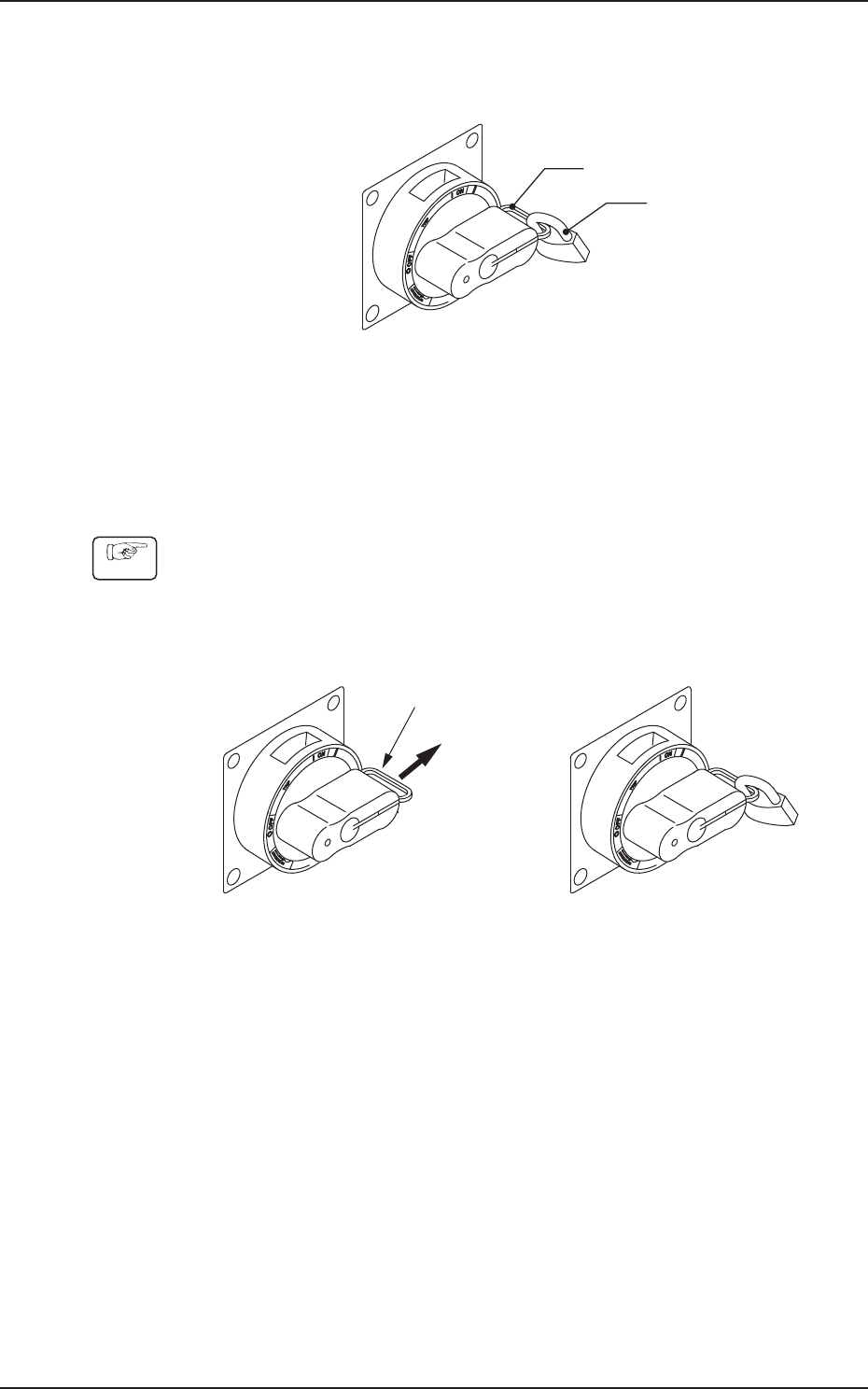

电闸的解锁
从电闸的锁环取下挂锁。
装置正面
电闸
锁环
挂锁
电闸的解锁
F1A9
•
电闸的锁定
长期不使用装置时，请锁上电闸。
Procedure
(1) 将电闸的锁环按下图 A 方向拉出。
( 一旦从锁环上松手，锁环就会复位，因此请不要松开手。)
(2) 在锁孔上锁。
(锁定前) (锁定状态)
锁环
A
F1A10
1OM-1752
1-141304-001
2.3操作机构
2.3.2 塔灯

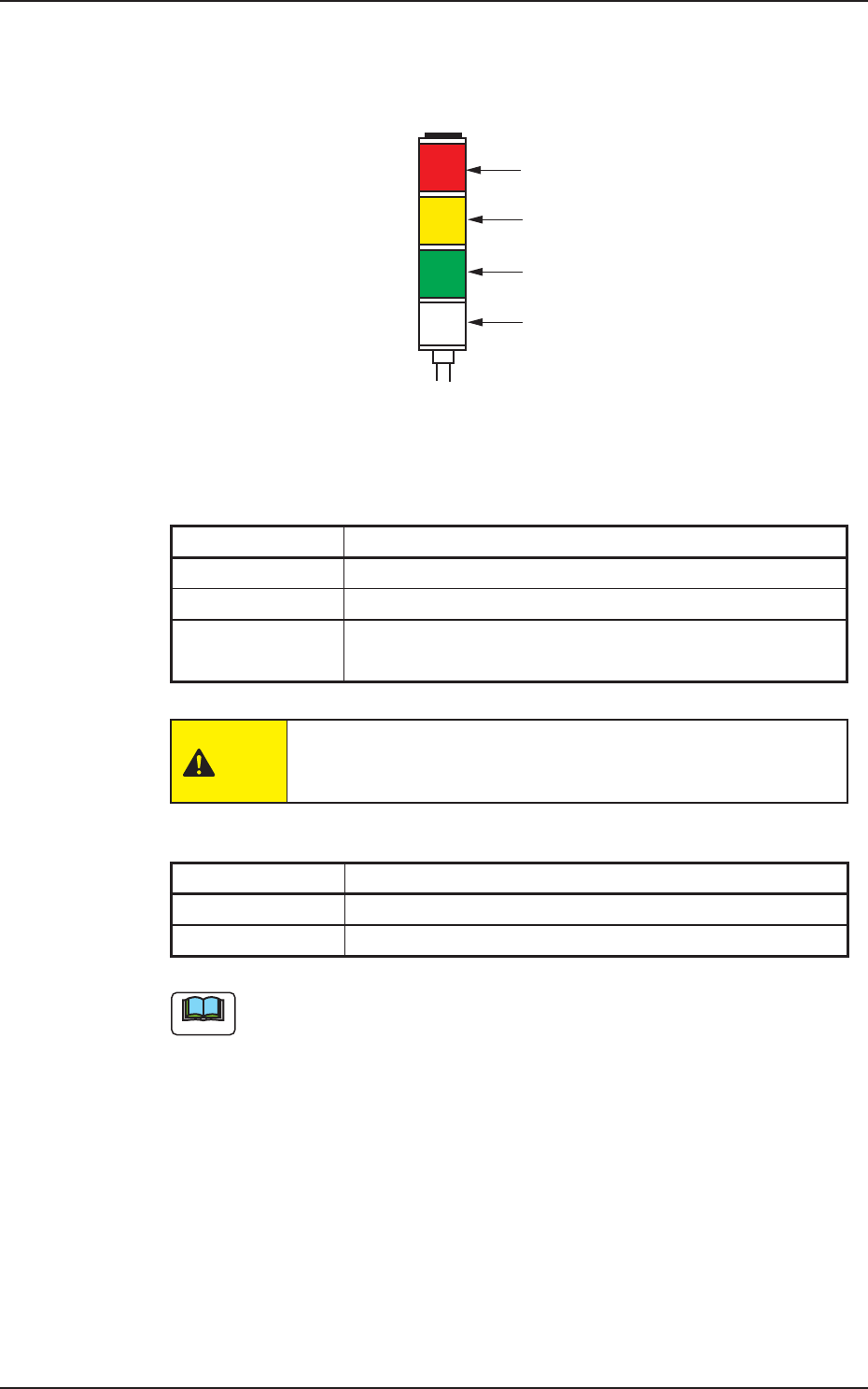

塔灯通过指示灯和蜂鸣器告知装置状态。
红色
黄色
绿色
蜂鸣器
塔灯F1A11
•
指示灯的亮灯颜色
装置出厂时的设定如下 :
亮灯颜色 装置状态
红色 异常发生 ( 运行停止 )
黄色 元件断料 ( 预告 )
绿色 生产运行
待机中时闪烁。
T1A3
注意
请注意塔灯为绿色灯亮中或闪烁中时，即使装置不运转，也
处于自动运行中 ( 待机状态 )。
•
蜂鸣器
蜂鸣器 装置状态
连续音 紧急停止
断续音 发生异常
T1A4
Note
对应指示灯的亮灯颜色以及蜂鸣器的装置状态可通过环境设定进行变更。
1OM-1752
1-15
2.3.3 辅助灯

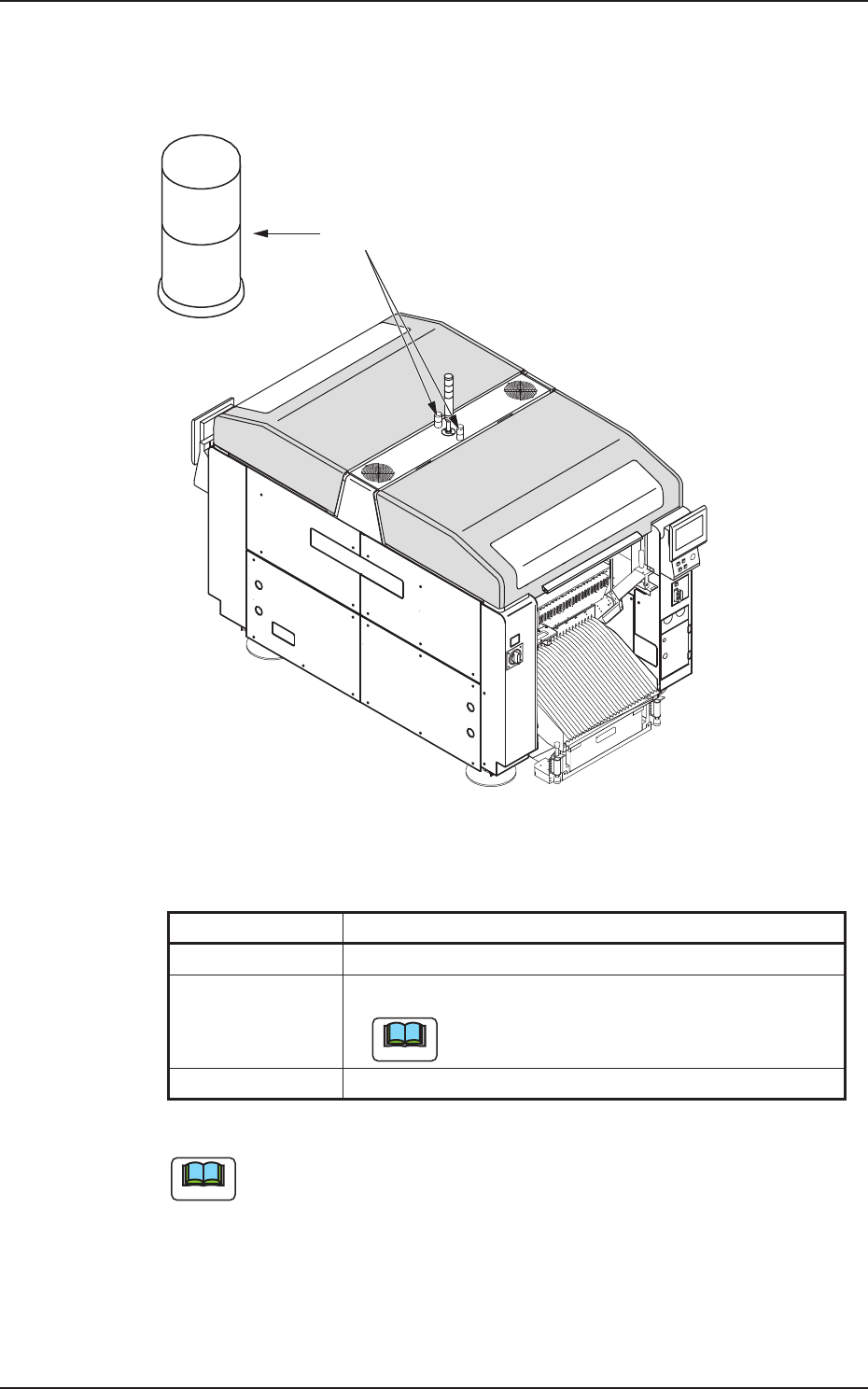

辅助灯用亮灯状态显示塔灯显示的装置状态发生在哪个模块上。
辅助灯
F1A12
•
指示灯的亮灯状态
亮灯状态 装置状态 ( 各模块 )
亮灯 正常动作中、运行中
闪烁
发生异常、元件断料
Note
不依赖于模块时，辅助灯全体闪烁。
灭灯 停止中
T1A5
Note
元件断料时，请进行元件补给。
1304-001
2.3操作机构
