- 108 - NOTE( 注記 ) #01....EXCEPT 2070CL ２０７０ ＣＬ を除く REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 400-01702 FPI UNIT F ＦＰＩユニットＦ 1 2 400-01704 FPI ASM. F ＦＰＩ組 Ｆ (1) 3 400-01708 FPI BRACKET F ＦＰＩブラケットＦ (1) 4 400-0170…
- 107 -

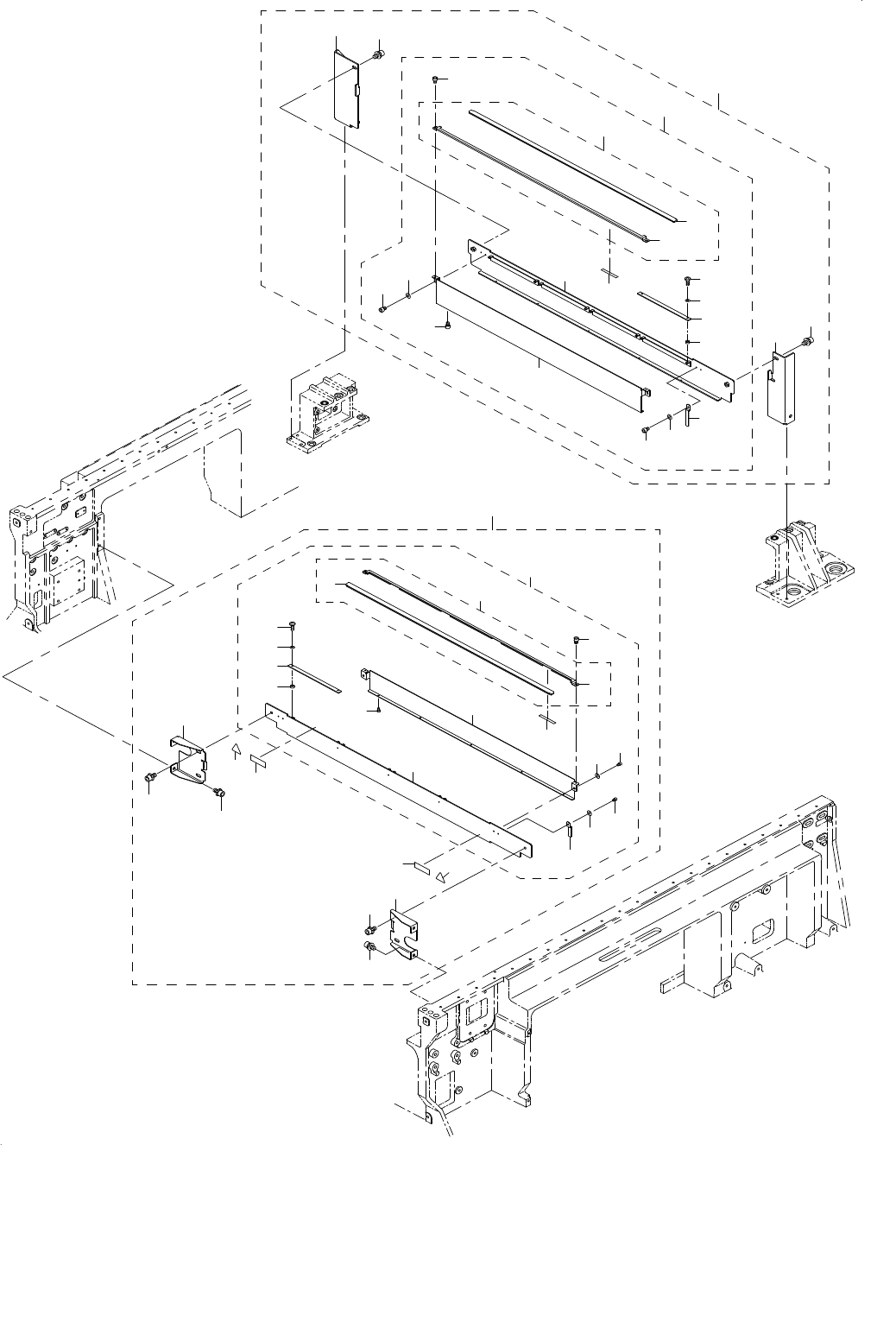

54. FPI COMPONENTS
ＦＰＩ 関係
4
5
5
6
7
8
9
12
13
14
15
16
18
3
2
19
19
20
20
20
20
33
34
32
38
39
40
25
36
26
27
28
29
31
30
35
43
41
42
41
25
24
23
37
1
10
17
11
21
22
2122
- 108 -
NOTE( 注記 ) #01....EXCEPT 2070CL ２０７０ ＣＬ を除く
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-01702 FPI UNIT F
ＦＰＩユニットＦ
1
2 400-01704 FPI ASM. F
ＦＰＩ組 Ｆ
(1)
3 400-01708 FPI BRACKET F
ＦＰＩブラケットＦ
(1)
4 400-01709 FPI COVER B
ＦＰＩカバーＢ
(1)
5 SM-6030402-TN BOLT M3X4
六角穴付きボルト
(7)
6 E6025-729-0A0 FPI COVER U 20 ASM.
ＦＰＩカバーＵ２０組
(1)
7 E6025-729-000 FPI COVER U 20
ＦＰＩカバーＵ２０
(1)
8 E6028-729-000 FPI PLATE 20
ＦＰＩプレート２０
(1)
9 SM-6030402-TN BOLT M3X4
六角穴付きボルト
(2)
10 400-01710 HARNESS CLUMP
ハーネスクランプ
(4)
11 SM-6030402-TN BOLT M3X4
六角穴付きボルト
(4)
12 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ基板組
(4)
13 SM-5030801-SC SCREW M3X0.5 L=8
バインド小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(8)
14 E2143-715-000 TIMER SPACER A
タイマ スペーサ Ａ
(8)
15 E4901-760-000 POLY SLIDER THRUST WASHER
ポリスライダスラストワッシャ
(8)
16 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(2)
17 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(4)
18 E6033-729-000 FPI INSULATION SHEET
ＦＰＩ絶縁シート
(0.2)
19 400-01705 FPI SIDE BRACKET F
ＦＰＩサイドブラケットＦ
(2)
20 SL-6061292-TN SCREW
座金付き六角穴ボルト
(6)
21 CM-3002000-03 ATTENTION LABEL
指けが注意シール（３１．５）
(2)
22 401-05880 CRUSH HAZARD LABEL (50)
挟込注意シール (５０)
(2)
23
#01
400-01703 FPI UNIT R
ＦＰＩユニットＲ
1
24 400-01714 FPI ASM. R
ＦＰＩ組 Ｒ
(1)
25 SM-6030402-TN BOLT M3X4
六角穴付きボルト
(7)
26 E6025-729-0A0 FPI COVER U 20 ASM.
ＦＰＩカバーＵ２０組
(1)
27 E6025-729-000 FPI COVER U 20
ＦＰＩカバーＵ２０
(1)
28 E6028-729-000 FPI PLATE 20
ＦＰＩプレート２０
(1)
29 SM-6030402-TN BOLT M3X4
六角穴付きボルト
(2)
30 E6068-729-000 HARNESS CLAMP
ハーネスクランプ
(4)
31 SM-6030402-TN BOLT M3X4
六角穴付きボルト
(4)
32 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ基板組
(4)
33 SM-5030801-SC SCREW M3X0.5 L=8
バインド小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(8)
34 E2143-715-000 TIMER SPACER A
タイマ スペーサ Ａ
(8)
35 E4901-760-000 POLY SLIDER THRUST WASHER
ポリスライダスラストワッシャ
(8)
36 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(2)
37 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(4)
38 E6033-729-000 FPI INSULATION SHEET
ＦＰＩ絶縁シート
(0.2)
39 E6023-729-000 FPI BRACKET R 20
ＦＰＩブラケットＲ２０
(1)
40 E6024-729-000 FPI COVER B 20
ＦＰＩカバーＢ２０
(1)
41 SL-6061292-TN SCREW
座金付き六角穴ボルト
(6)
42 400-01706 FPI BRACKET RL
ＦＰＩブラケット ＲＬ
(1)
43 400-01707 FPI BRACKET RR
ＦＰＩブラケット ＲＲ
(1)
- 109 -
55. CVS COMPONENTS (OLD TYPE)
ＣＶＳ 関係（旧タイプ）
4
4
11
5
30
17
19
18
20
20
21
22
25
26
27
28
34
33
36
39
40
38
42
43
44
12
13
16
15
14
44
32
31
45
45
45
46
41
44
19
29
8
7
6
37
37
23
5
1
2
24
35
53
3
10
9
8
7
6
9
48
50
49
47
57
58
52
56
51
55
54
