- 113 - 57. NOZZLE ASSEMBLY COMPONENTS ノズルアッセンブリ関係 34 6 11 5 12 13 14 1 5 16 17 12 78 91 0
- 112 -
NOTE( 注記 ) *AFTER M/C REV.I(2070), REV.C(2070C), REV.K(2080), REV.E(2080R)
マシン ＲＥＶ．Ｉ（２０７０），ＲＥＶ．Ｃ（２０７０ Ｃ），
ＲＥＶ．Ｋ（２０８０），ＲＥＶ．Ｅ（２０８０ Ｒ）以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-11654 CVS UNIT
ＣＶＳユニット
1
2 401-11604 CVS STAND 70
ＣＶＳ スタンド ７０
(1)
3 400-47357 HTP_POLE_A
ＨＴＰポールＡ
(2)
4 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(4)
5 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
6 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
7 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ５Ｘ０．８ Ｌ＝１２
(2)
8 400-95117 CVS PCB ASM
ＣＶＳ基板組
(1)
9 400-48829 STUD17
スタッド１７
(6)
10 HX-0035400-0G BOARD PARTS
基板パーツ
(6)
11 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(6)
12 401-01989 CONTACT SUB UNIT
コンタクト サブユニット
(6)
13 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト
(24)
14 401-11602 CVS PCB COVER 70
ＣＶＳ ＰＣＢ カバー ７０
(1)
15 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(3)
16 400-47357 HTP POLE A
ＨＴＰポールＡ
(2)
17 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ５Ｘ０．８ Ｌ＝１２
(2)
18 401-11601 CVS COVER 70
ＣＶＳ カバー ７０
(1)
19 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ３ Ｌ＝５
(6)
20 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(4)
21 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(2)
22 401-11605 SCREW M8 L90
六角穴付きボルト Ｍ８ Ｌ＝９０
(1)
23 NM-6080001-SC NUT M8X1.25
六角ナット Ｍ８ １種
(2)
24 HX-0029400-00 FIXED BASE
固定ベース
(2)
25 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
26 401-11603 CVS BRACKET 70
ＣＶＳ ブラケット ７０
(1)
- 113 -

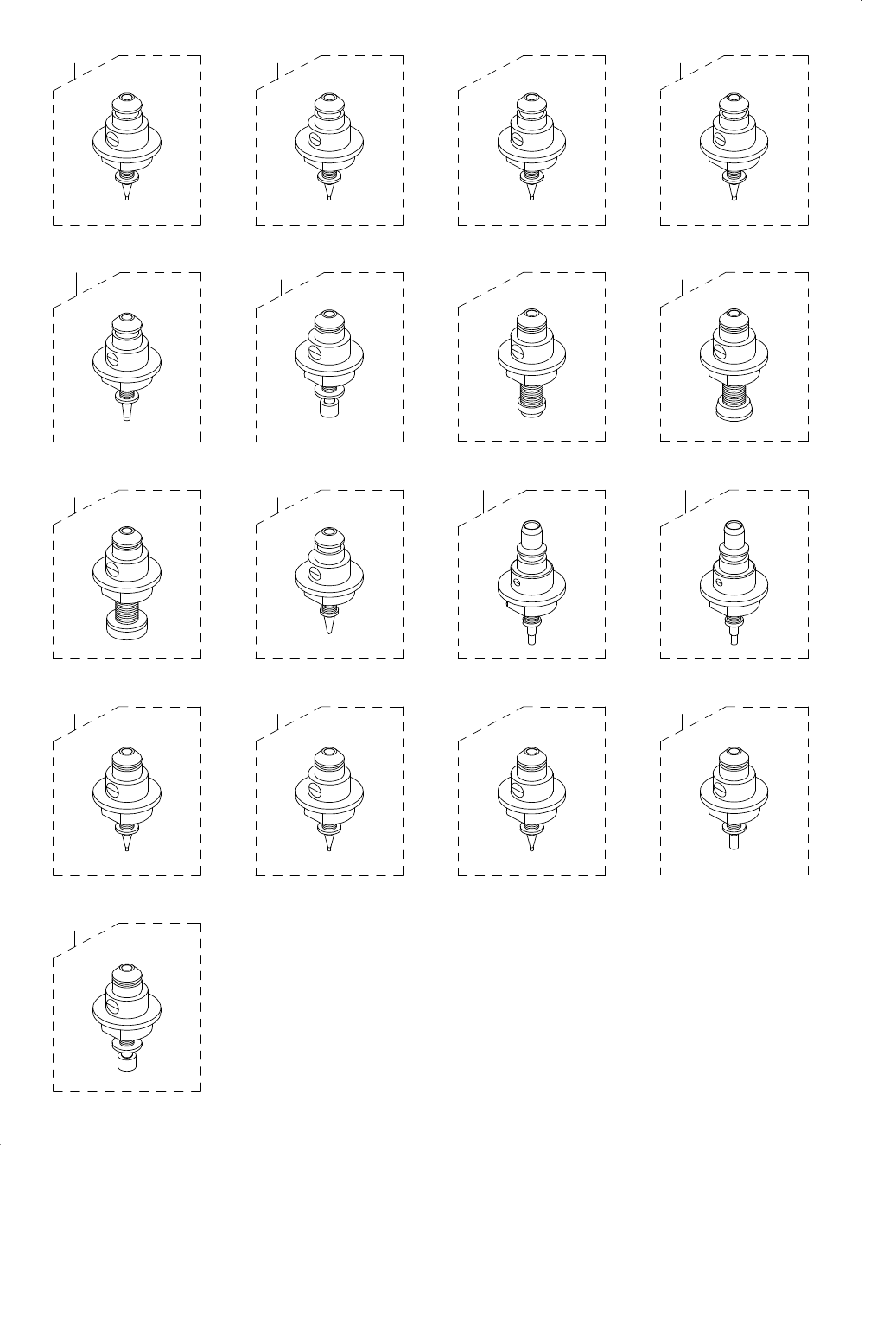

57. NOZZLE ASSEMBLY COMPONENTS
ノズルアッセンブリ関係
34
6
11
5
12
13 14 15 16
17
12
78
910
- 114 -
NOTE( 注記 ) *NOZZLE ASM. ONLY CAN BE SOLD TO GUARANTEE ACCURACY.
ノズルは、精度保証のため、組部品のみ販売。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-11046 NOZZLE ASSEMBLY 500
ノズルアッセンブリ５００
1
2 400-01339 NOZZLE ASSEMBLY 501
ノズルアッセンブリ５０１
1
3 400-01340 NOZZLE ASSEMBLY 502
ノズルアッセンブリ５０２
1
4 400-01341 NOZZLE ASSEMBLY 503
ノズルアッセンブリ５０３
1
5 400-01342 NOZZLE ASSEMBLY 504
ノズルアッセンブリ５０４
1
6 400-01343 NOZZLE ASSEMBLY 505
ノズルアッセンブリ５０５
1
7 400-01344 NOZZLE ASSEMBLY 506
ノズルアッセンブリ５０６
1
8 400-01345 NOZZLE ASSEMBLY 507
ノズルアッセンブリ５０７
1
9 400-44239 NOZZLE ASSEMBLY 508C
ノズルアッセンブリ５０８Ｃ
1
10 400-25165 NOZZLE ASSEMBLY 509
ノズルアッセンブリ５０９
1
11 E3615-729-0A0 NOZZLE ASSEMBLY 510
ノズルアッセンブリ５１０
1
12 E3616-729-0A0 NOZZLE ASSEMBLY 511
ノズルアッセンブリ５１１
1
13 400-10999 NOZZLE ASSEMBLY 500 CVS
ノズルアッセンブリ５００ＣＶＳ
1
14 400-10995 NOZZLE ASSEMBLY 502 CVS
ノズルアッセンブリ５０２ＣＶＳ
1
15 400-10996 NOZZLE ASSEMBLY 503 CVS
ノズルアッセンブリ５０３ＣＶＳ
1
16 400-10997 NOZZLE ASSEMBLY 504 CVS
ノズルアッセンブリ５０４ＣＶＳ
1
17 400-10998 NOZZLE ASSEMBLY 505 CVS
ノズルアッセンブリ５０５ＣＶＳ
1
