- 75 -
38. PWB CONVEYOR COMPONENTS (5)
基板搬送関係（５）
52
57
56
9
57
9
22
22
25
23
24
14
16
52
14
16
17
19
22
25
23
49
50
27
28
7
5
26
26
8
56
10
11
8
18
20 21
6
54
24
12
13
54
12
13
10
11
53
57
56
22
25
23
24
26
18
20 21
30
55
31
33
37
38
34
42
44
40
41
3
4
1
2
51
45
46
29
32
29
32
47
48
22
31
55
30
22
31
55
30
6
7
5
53
35
36
39
43
1
2
3
4
47
48
58
- 76 -
NOTE( 注記 ) #01....FOR 2070L,2080L,2080RL, ２０７０ Ｌ，２０８０ Ｌ，２０８０ ＲＬ，
2070CL ２０７０ ＳＬ 用
#02....FOR 2070E,2080E,2080RE ２０７０ Ｅ，２０８０ Ｅ，２０８０ ＲＥ 用
#03....FOR 2070L,2080L,2080RL, ２０７０ Ｌ，２０８０ Ｌ，２０８０ ＲＬ，
2070E,2080E,2080RE, ２０７０ Ｅ，２０８０ Ｅ，２０８０ ＲＥ，
2070CL ２０７０ ＣＬ 用
*INSTALLATION PSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00861 PWB GUIDE U
ＰＷＢガイドＵ
8
2
#02
400-01858 PWB GUIDE U(E)
ＰＷＢガイドＵ（Ｅ）
8
3 SL-6031092-TN SCREW
座金付き六角穴ボルト
16
4
#02
SL-6031092-TN SCREW
座金付き六角穴ボルト
24
5 WP-0320500-SF WASHER 3.2X7X0.5
平座金小形丸 Ｍ３
8
6 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
4
7 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ３
4
8 E2141-721-000 STOPPER COLLAR
ストッパカラー
2
9 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
4
10 E2156-721-000 PULLEY A
プーリ Ａ
2
11
#02
E4085-725-000 PULLEY A(E)
プーリＡ（Ｅ）
2
12 E2015-725-000 TIMING BELT
タイミングベルト
1
13
#03
E2146-721-000 TIMING BELT
タイミングベルト
1
14 400-15577 SCREW SHAFT
スクリュウシャフト
2
15
#01
400-15578 SCREW SHAFT(L)
スクリュシャフト（Ｌ）
2
16
#02
400-01855 SCREW SHAFT(E)
スクリュシャフト（Ｅ）
2
17 E2004-725-000 DRIVE SHAFT C
ドライブシャフトＣ
1
18
#01
E2152-721-000 DRIVE SHAFT C
ドライブシャフト Ｃ
3
19
#02
E4004-725-000 DRIVE SHAFT C(E)
ドライブシャフトＣ（Ｅ）
1
20 E2011-725-000 DRIVE SHAFT
ドライブシャフトＳ
2
21
#02
E4051-725-000 DRIVE SHAFT S(E)
ドライブシャフトＳ（Ｅ）
2
22 SB-1080002-00 SIDE BEARING
サイドベアリング
6
23 400-00850 DRIVE PULLEY F
ドライブプーリＦ
3
24 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
6
25 400-00851 MOTOR_PULLEY_B
モータプーリＢ
3
26 SL-6031642-TN SCREW
座金付き六角穴ボルト
9
27 E2155-721-000 DRIVE BELT C
ドライブベルト Ｃ
1
28
#03
400-01005 DRIVE BELT C(L)
ドライブベルトＣ（Ｌ）
1
29 400-00852 DRIVE BELT S
ドライブベルトＳ
2
30 WP-0320500-SF WASHER 3.2X7X0.5
平座金小形丸 Ｍ３
12
31 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
6
32
#01
400-46033 DRIVE BELT S(6)
ドライブベルトＳ（６）
2
33 400-00854 ADJUST HAND WHEEL ASM.
アジャストハンドル組
1
34 E2018-715-000 PULLEY SLEEVE
プーリ スリーブ
(1)
35 SM-6052002-TN BOLT
六角穴ボルト
(1)
36 SM-6041002-TN BOLT
六角穴ボルト
(1)
37 400-00855 ADJUST HAND WHEEL
アジャストハンドル
(1)
38 400-00856 ADJUST HAND WHEEL COLLAR
アジャストハンドルカラー
(1)
39 400-00859 STOPER COLLAR
ストッパカラー
1
40 400-00977 STOPER SPRING
ストッパスプリング
1
41 RE-0320000-K0 E-RING 3.2
Ｅ形止め輪 ３．２
1
42 400-00857 ADJUST STOPER BRAKET
アジャストストッパベース
1
43 SL-6041292-TN SCREW
座金付き六角穴ボルト
2
44 400-00858 ADJUST STOPER
アジャストストッパ
1
45 SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
8
46 SL-6031092-TN SCREW
座金付き六角穴ボルト
16
47 400-00863 CONVEYOR BELT S
コンベアベルトＳ
4
48
#02
400-01860 CONVEYOR BELT S(E)
コンベアベルトＳ（Ｅ）
4
49 400-00864 CONVEYOR BELT C
コンベアベルトＣ
2
50
#03
400-01070 CONVEYOR BELT C(L)
コンベアベルトＣ（Ｌ）
2
51 E2046-725-000 PWB INNER
ＰＷＢインナ
12
52 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
8
53 SB-1080002-00 SIDE BEARING
サイドベアリング
4
54 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
4
55 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ３
6
56 E2141-721-000 STOPPER COLLAR
ストッパカラー
3
57 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
6
58 400-99580 WAIT SENSOR SPACER
ウェイトセンサスペーサ
1
- 77 -

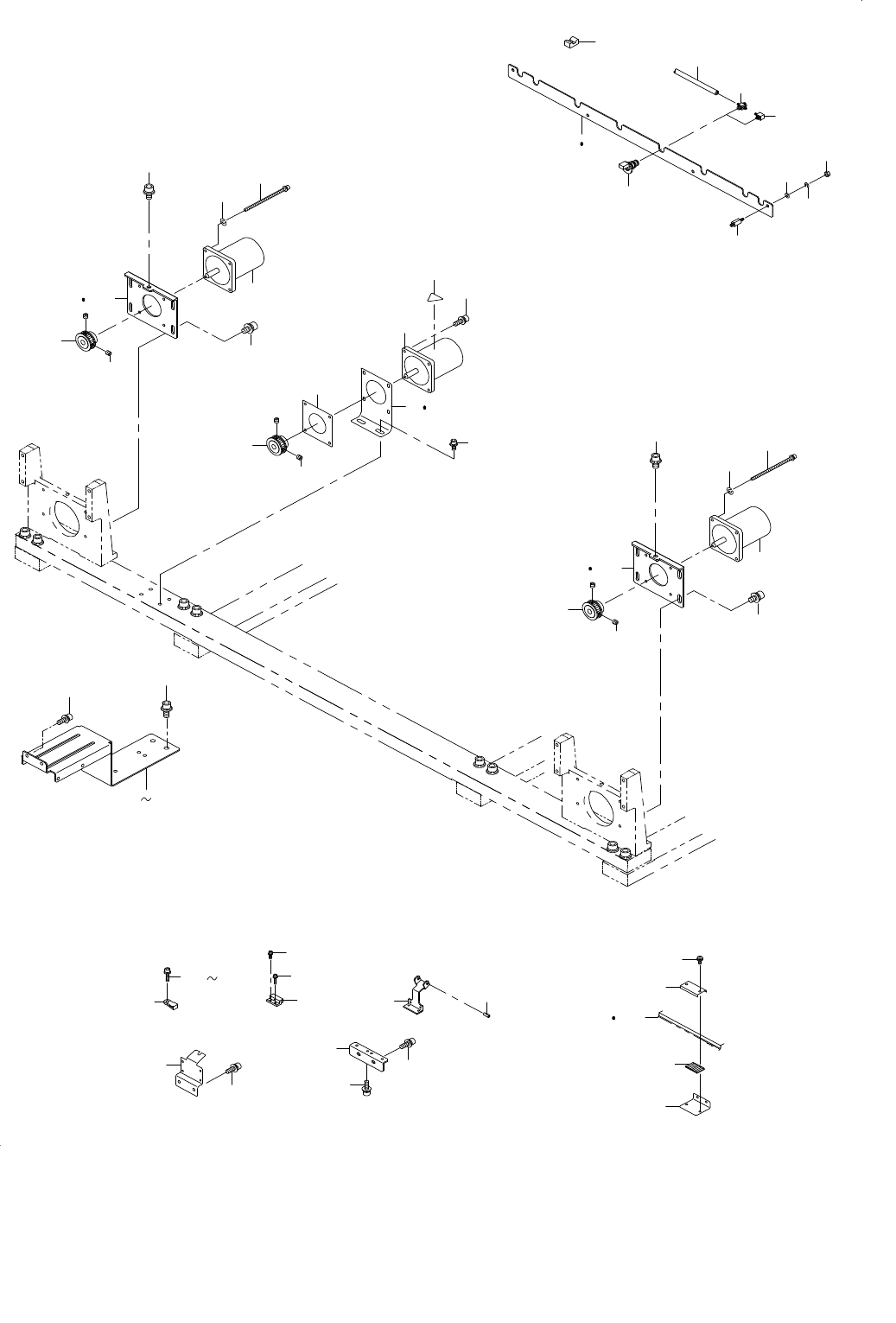

39. PWB CONVEYOR COMPONENTS (6)
基板搬送関係（６）
8
54
51
12
1
4
5
6
7
9
10
11
21
20
13
16
19
15
17
18
34
38
52
56
39
40
41
43
42
44
48
49
47
46
45
24
25
26
27
22
23
29
30
28
32
31
33
50
40
21
20
13
16
19
15
14
17
18
55
53
14
