- 79 - 40. PWB CONVEYOR COMPONENTS (7) 基板搬送関係（７） 5 25 23 23 26 9 10 1 11 18 19 6 7 8 8 6 20 22 24 12 13 14 15 16 17 21 17 12 24 14 13 27 44 2 3 4 45 46
- 78 -
NOTE( 注記 ) #01....FOR 2070L,2080L,2080RL, ２０７０ Ｌ，２０８０ Ｌ，２０８０ ＲＬ，
2070CL ２０７０ ＣＬ 用
#02....FOR 2070E,2080E,2080RE ２０７０ Ｅ，２０８０ Ｅ，２０８０ ＲＥ 用
#03....FOR 2070L,2080L,2080RL, ２０７０ Ｌ，２０８０ Ｌ，２０８０ ＲＬ，
2070E,2080E,2080RE, ２０７０ Ｅ，２０８０ Ｅ，２０８０ ＲＥ，
2070CL ２０７０ ＣＬ 用
#04....OPTIONAL PARTS(2080RL) オプション部品（２０８０ ＲＬ）
*INSTALLATION PSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00865 RAIL SUPPORT
レールサポート
1
2
#01
400-01067 RAIL SUPPORT(L)
レールサポート（Ｌ）
1
3
#02
E4018-725-000 RAIL SUPPORT(E)
レールサポート（Ｅ）
1
4
#04
400-80768 RAIL SUPPORT(LW)
レールサポート（ＬＷ）
1
5 400-00868 MOTOR BRAKET C
モータブラケットＣ
1
6
#03
400-01009 MOTOR BRAKET C(L)
モータブラケットＣ（Ｌ）
1
7 400-00869 MOTOR ADJUST PLATE
モータアジャストプレート
1
8 E9431-729-0A0 CENT MOTOR ASM.
ＣＥＮＴモータ組
1
9 SL-6041242-TN BOLT
座金付き六角穴ボルト
4
10 400-00870 MOTOR PULLEY C
モータプーリＣ
1
11 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
3
12 SL-6051292-TN BOLT
座金付き六角穴ボルト
2
13 E9431-729-0A0 CENT MOTOR ASM.
ＣＥＮＴモ−タ組
2
14 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
8
15
#01
WS-0510002-KN SPRING WASHER
ばね座金 ５．１Ｘ９．２Ｘ１．３
8
16 400-30592 MOTOR BRACKET A
モータブラケットＡ
2
17 400-00870 MOTOR PULLEY C
モータプーリＣ
2
18 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
4
19
#01
400-46034 MOTOR BRACKET S(6)
モータブラケットＳ（６）
2
20 SL-6051092-TN BOLT
座金付き六角穴ボルト
8
21 SL-6051492-TN BOLT
座金付き六角穴ボルト
2
22 E2120-725-000 PUSHER PLATE
プッシャプレート
1
23
#01
E4055-725-000 PUSHER PLATE(E)
プレッシャープレート（Ｅ）
1
24 E2165-721-000 PUSHER SPACER
プッシャスペーサ
4
25 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
4
26 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ４
4
27 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
4
28 400-00885 Y_PUSHER_ASM
Ｙプッシャ組
5
29 PJ-0460525-01 ELBOW
バーブエルボ
1
30 PJ-0460590-05 CONNECTOR
バーブ継手
4
31 HX-0029400-00 FIXED BASE
固定ベース
1
32 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
0.3
33 HX-0034400-00 HARNESS PARTS
束線パーツ
3
34 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
3
35
#01
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
2
36
#01
SL-6031092-TN SCREW
座金付き六角穴ボルト
1
37
#02
SL-6031092-TN SCREW
座金付き六角穴ボルト
2
38
#02
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
1
39 400-00875 WAIT SENSOR BRACKET
ウェイトセンサブラケット
1
40 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
41
#03
400-19162 WAIT SENSOR BRACKET A
ウェイトセンサブラケットＡ
1
42
#03
E4092-725-000 WEIGHT SENSOR BRACKET B(E)
ウェイトセンサブラケットＢ（Ｅ）
1
43 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト
2
44 400-00880 FIXED BELT
フィックスベルト
1
45 400-00881 ADJUST BELT CLAMP
アジャストベルトクランプ
1
46 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
2
47 400-00882 ADJUST BELT PLATE
アジャストベルトプレート
1
48
#03
400-01072 PIN ADJUST BELT(L)
ピンアジャストベルト（Ｌ）
1
49 400-00879 PIN ADJUST BELT
ピンアジャストベルト
1
50
#01
HD-0015200-20 SIDE VIEW UNIT
サイドビューユニット
1
51 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
52 E2090-725-000 WEIGHT SENSOR BLOCK
ウェイトセンサブロック
1
53 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
2
54 SL-6051092-TN BOLT
座金付き六角穴ボルト
2
55 CM-3003000-02 LABEL2 (25)
高温注意シール２（２５）
1
56 SL-6031092-TN SCREW
座金付き六角穴ボルト
1
- 79 -
40. PWB CONVEYOR COMPONENTS (7)
基板搬送関係（７）
5
25
23
23
26
9
10
1
11
18
19
6
7
8
8
6
20
22
24
12
13
14
15
16
17
21
17
12
24
14
13
27
44
2
3
4
45
46
- 80 -

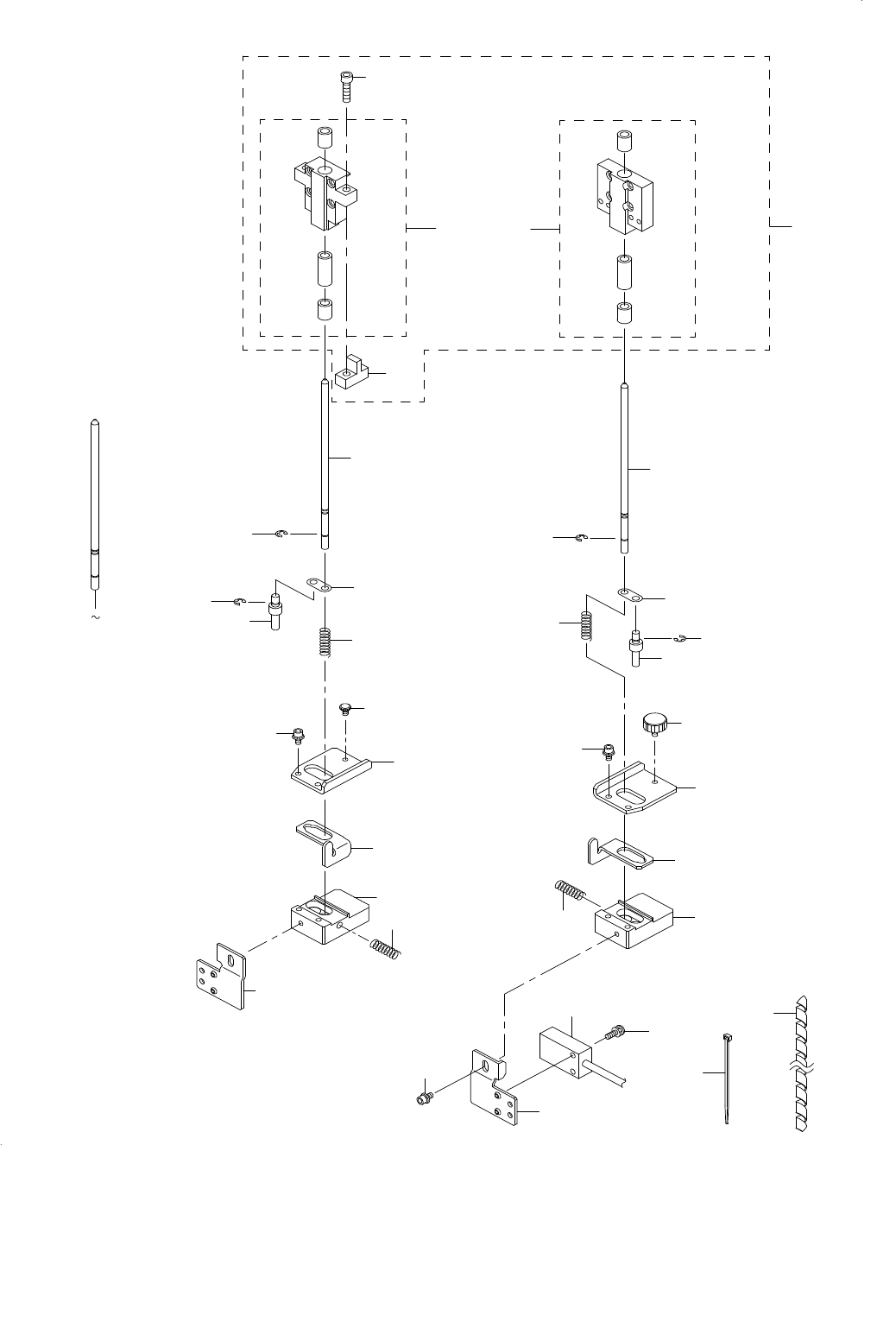

NOTE( 注記 ) #01....OPTINOAL PARTS オプション部品
(FOR FRONT ･ LEFT-RIGHT) （手前・左右用）
(FOR REAR ･ RIGHT-LEFT) （奥・右左用）
#02....OPTINOAL PARTS オプション部品
(FOR FRONT ･ RIGHT-LEFT) （手前・右左用）
(FOR REAR ･ LEFT-RIGHT) （奥・左右用）
#03....OPTIONAL PARTS オプション部品
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-62328 GUIDE BLOCK ST ASM
ガイドブロックＳＴ組
1
2 400-00887 GUIDE_BLOCK_A_ASM.
ガイドブロックＡ組
(1)
3 400-00889 GUIDE BLOCK B ASM.
ガイドブロックＢ組
(1)
4 400-00877 GUIDE BLOCK CLAMP
ガイドブロッククランプ
(1)
5 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１６
(1)
6
#03
400-15793 LOCK SPRING
ロックスプリング
2
7
#03
400-00895 DAMPER BLOCK R
ダンパブロックＲ
1
8
#03
SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
4
9
#03
400-00891 STOPER SLIDE LEVER L
ストッパスライドレバーＬ
1
10
#03
400-00897 STOPER SLIDE LEVER R
ストッパスライドレバーＲ
1
11
#03
400-00892 DAMPER BLOCK L
ダンパブロックＬ
1
12
#03
400-00978 DAMPER LOCK LINK
ダンパロックリンク
2
13
#03
400-00950 DAMPER SPRING
ダンパスプリング
2
14
#03
RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
6
15
#03
EA-9500B00-00 CLIP CV-70S
結束バンド ６０
5
16
#03
HX-0031400-00 SPIRAL TABE
スパイラル チューブ
0.3
17
#03
400-01081 CENTERING PIN 4.0
センタリングピン４．０
2
18
#03
400-15791 DAMPER PLATE L
ダンパープレート Ｌ
1
19
#03
400-15792 DAMPER PLATE R
ダンパープレート Ｒ
1
20
#03
400-02122 T.PIN SENS ASM
ティーピンセンサ組
1
21
#03
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
1
22
#03
SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
2
23
#03
RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
2
24
#03
400-00896 DAMPER LOCK PIN
ダンパロックピン
2
25
#01
E2148-721-000 SENSOR BRACKET R
センサブラケット Ｒ
1
26
#02
E2147-721-000 SENSOR BRACKET L
センサブラケット Ｌ
1
27
#03
400-01087 CENTERING PIN 3.4
センタリングピン３．４
1
28
#03
400-01088 CENTERING PIN 3.3
センタリングピン３．３
1
29
#03
400-01089 CENTERING PIN 3.2
センタリングピン３．２
1
30
#03
400-01090 CENTERING PIN 3.1
センタリングピン３．１
1
31
#03
400-01091 CENTERING PIN 3.0
センタリングピン３．０
1
32
#03
400-01092 CENTERING PIN 2.9
センタリングピン２．９
1
33
#03
400-01093 CENTERING PIN 2.8
センタリングピン２．８
1
34
#03
400-01094 CENTERING PIN 2.7
センタリングピン２．７
1
35
#03
400-01095 CENTERING PIN 2.6
センタリングピン２．６
1
36
#03
400-01096 CENTERING PIN 2.5
センタリングピン２．５
1
37
#03
400-01097 CENTERING PIN 2.0
センタリングピン２．０
1
38
#03
400-01098 CENTERING PIN 1.9
センタリングピン１．９
1
39
#03
400-01099 CENTERING PIN 1.8
センタリングピン１．８
1
40
#03
400-01082 CENTERING PIN 3.9
センタリングピン３．９
1
41
#03
400-01083 CENTERING PIN 3.8
センタリングピン３．８
1
42
#03
400-01084 CENTERING PIN 3.7
センタリングピン３．７
1
43
#03
400-01085 CENTERING PIN 3.6
センタリングピン３．６
1
44
#03
400-01086 CENTERING PIN 3.5
センタリングピン３．５
1
45
#03
E2141-725-000 BU HAND KNOB S
ＢＵハンドノブＳ
1
46
#03
E2076-721-000 BU HAND KNOB
ＢＵハンドノブ
1
