2 WF4 X_系列 S 关闭贴片机，移除料台 (COT) 并更换所有吸嘴 8分钟 1 / 2 注 意 开 始 维 护 前 ， 请 参 阅 用 户 手 册 中 的 安 全 说 明 贴片机状态开启 传送系统空 注意！遵守防静电守则 工具： 易损件： W1, W2, W35 耗材： www.asm-smt.com 1 选择所有贴片头。 2 点击“准备更换并关机”图标。 3 点击“关机”图标。 4 按下“停止”按钮。 5 打开保护盖。 6…
www.asm-smt.com

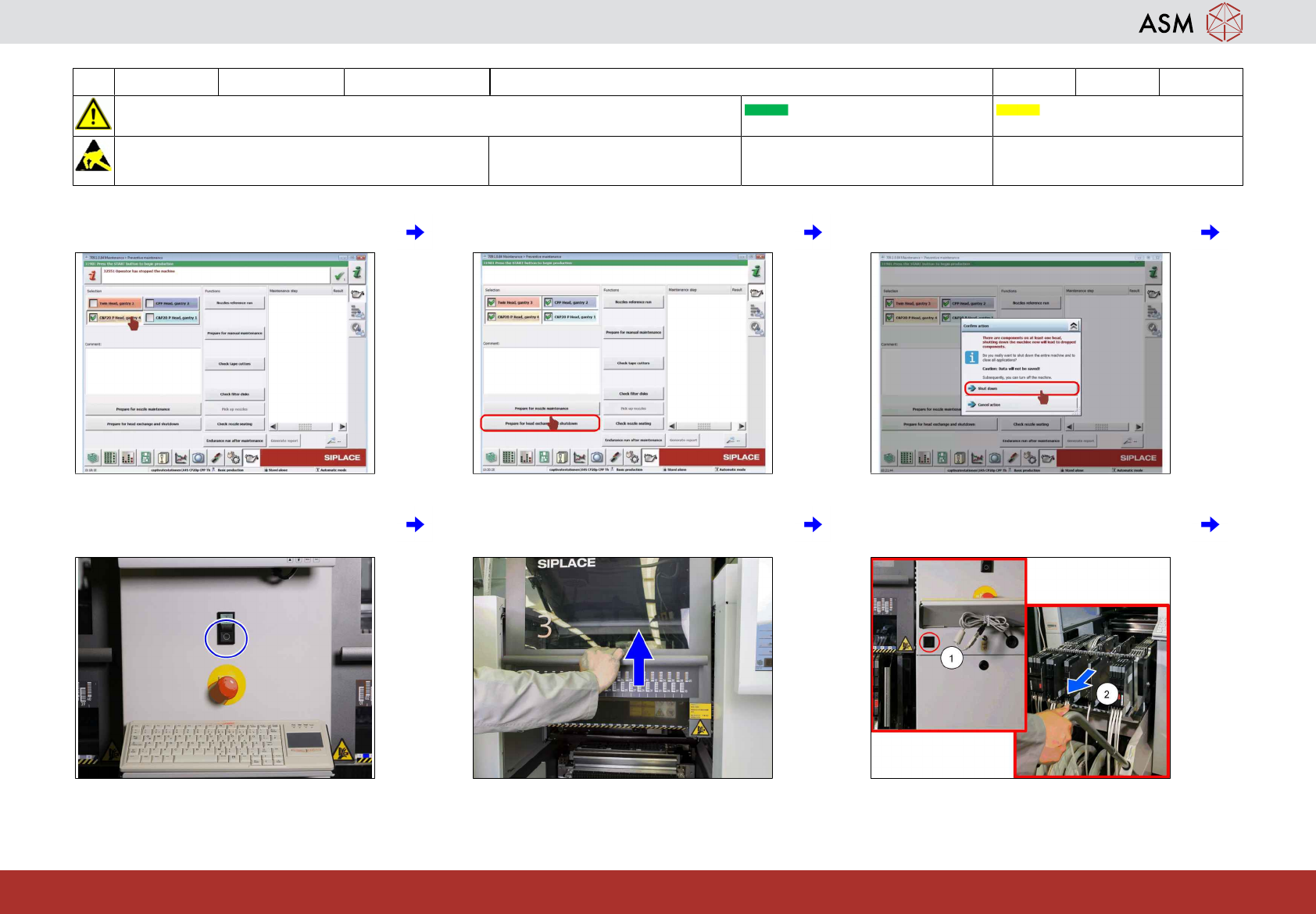

2 WF4 X_系列 S 关闭贴片机，移除料台 (COT) 并更换所有吸嘴 8分钟 1 / 2
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态开启
传送系统空
注意！遵守防静电守则 工具： 易损件：
W1, W2, W35
耗材：
www.asm-smt.com
1 选择所有贴片头。
2
点击“准备更换并关机”图标。
3
点击“关机”图标。
4 按下“停止”按钮。
5
打开保护盖。
6
按下 COT 按钮 (1) 并移除所有供料器模块
(2)。

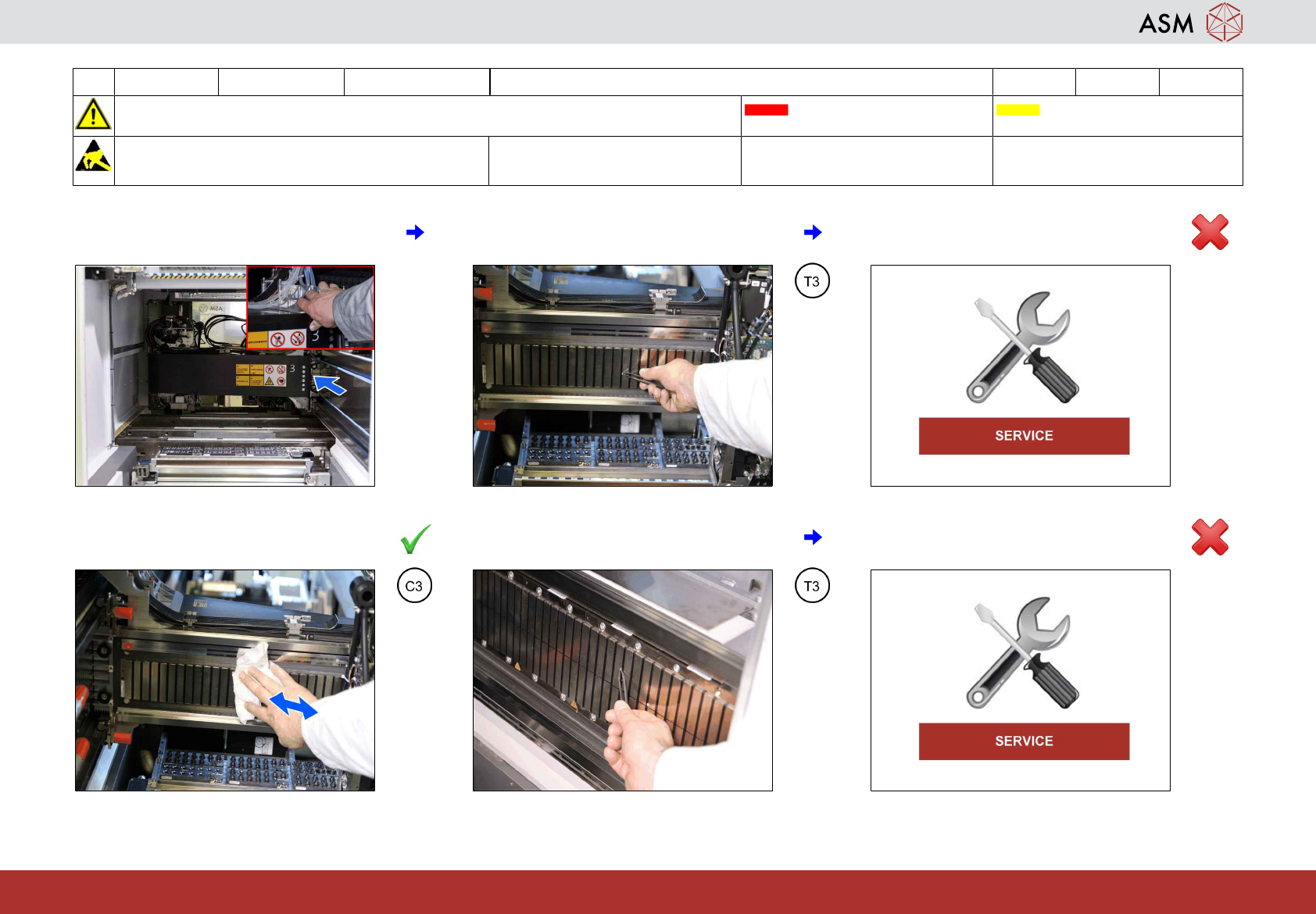

10 WF4 X_系列 S 检查并清洁 X 与 Y 轴的磁性表面 5分钟 1 / 2
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送系统空
注意！遵守防静电守则 工具：
T3
易损件： 耗材：
C3
www.asm-smt.com
1 将所有悬臂移到 COT 2/4 末端极限位置。
2
检查悬臂 1/3 (2/4) 的 X 轴磁体上是否有污
染和破损。
3
如发现任何损坏请联系维修人员。
4 如果正常 -> 清洁悬臂 1/3 (2/4) 的所有 X
轴磁体。
5
检查悬臂 1/3 (2/4) 的 Y 轴磁体上是否有污
染和破损。
6
如果发现任何损坏，请联系维修人员。
