8 WF4 X_系列 S 润滑引导轴承，清洁线性引导装置以及 Y 轴光栅尺 5分钟 2 / 4 注 意 开 始 维 护 前 ， 请 参 阅 用 户 手 册 中 的 安 全 说 明 贴片机状态 关闭 传送系统空 注意！遵守防静电守则 工具： T89 易损件： 耗材： C3、C5、C31、C49 www.asm-smt.com 7 松开锁止器并推入激活器。 8 推回放气螺丝上的球体。 9 按压扳机直到有润滑脂溢出。 10 清除润滑脂。 …
8 WF4 X_系列 S 润滑引导轴承，清洁线性引导装置以及 Y 轴光栅尺 5分钟 1 / 4
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送系统空
注意！遵守防静电守则 工具：
T89
易损件： 耗材：
C3、C5、C31、C49
www.asm-smt.com
1 将阀门推杆拉回到锁定位置。
2
拧开顶部的螺钉。
3
准备好弹筒式润滑脂。
4 将弹筒式润滑脂插入润滑枪。
5
闭合润滑枪。
6
安装带有液压接口 Y 轴的软管。
8 WF4 X_系列 S 润滑引导轴承，清洁线性引导装置以及 Y 轴光栅尺 5分钟 2 / 4
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送系统空
注意！遵守防静电守则 工具：
T89
易损件： 耗材：
C3、C5、C31、C49
www.asm-smt.com
7 松开锁止器并推入激活器。
8
推回放气螺丝上的球体。
9
按压扳机直到有润滑脂溢出。
10 清除润滑脂。
11
将 0.4 克限制块装到油枪。
12
将悬臂移动到便于触及 Y 轴的位置。
8 WF4 X_系列 S 润滑引导轴承，清洁线性引导装置以及 Y 轴光栅尺 5分钟 3 / 4
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送系统空
注意！遵守防静电守则 工具：
T89
易损件： 耗材：
C3、C5、C31、C49
www.asm-smt.com

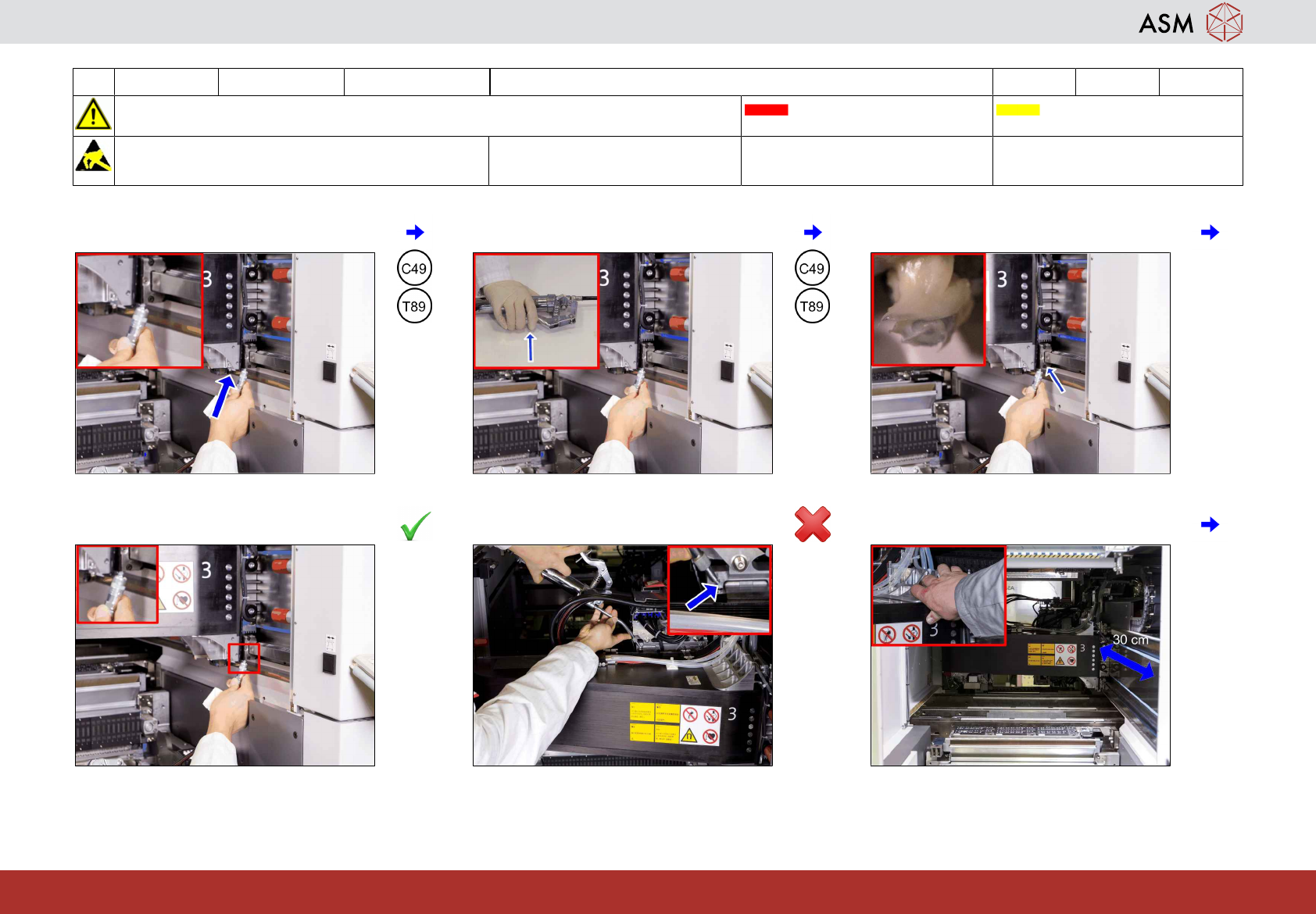

13 将软管嘴接入润滑喷嘴 (1) 中。
14
挤压润滑枪一次。
15
润滑喷嘴上出现润滑脂。
16 如没有，转至步骤 18。
17
如有，请联系维修人员。
18
将 Y 轴前后移动 30 cm。
