9 WF4 X_系列 S 润滑引导轴承，清洁线性引导装置以及 X 轴光栅尺 5分钟 1 / 3 注 意 开 始 维 护 前 ， 请 参 阅 用 户 手 册 中 的 安 全 说 明 贴片机状态 关闭 传送系统空 注意！遵守防静电守则 工具： T89 易损件： 耗材： C3、C5、C31、C49 www.asm-smt.com 1 安装 X 轴润滑脂喷嘴转接器。 2 将 0.15 克限制块装到油枪。 3 将悬臂移动到便于触及 X 轴的位…

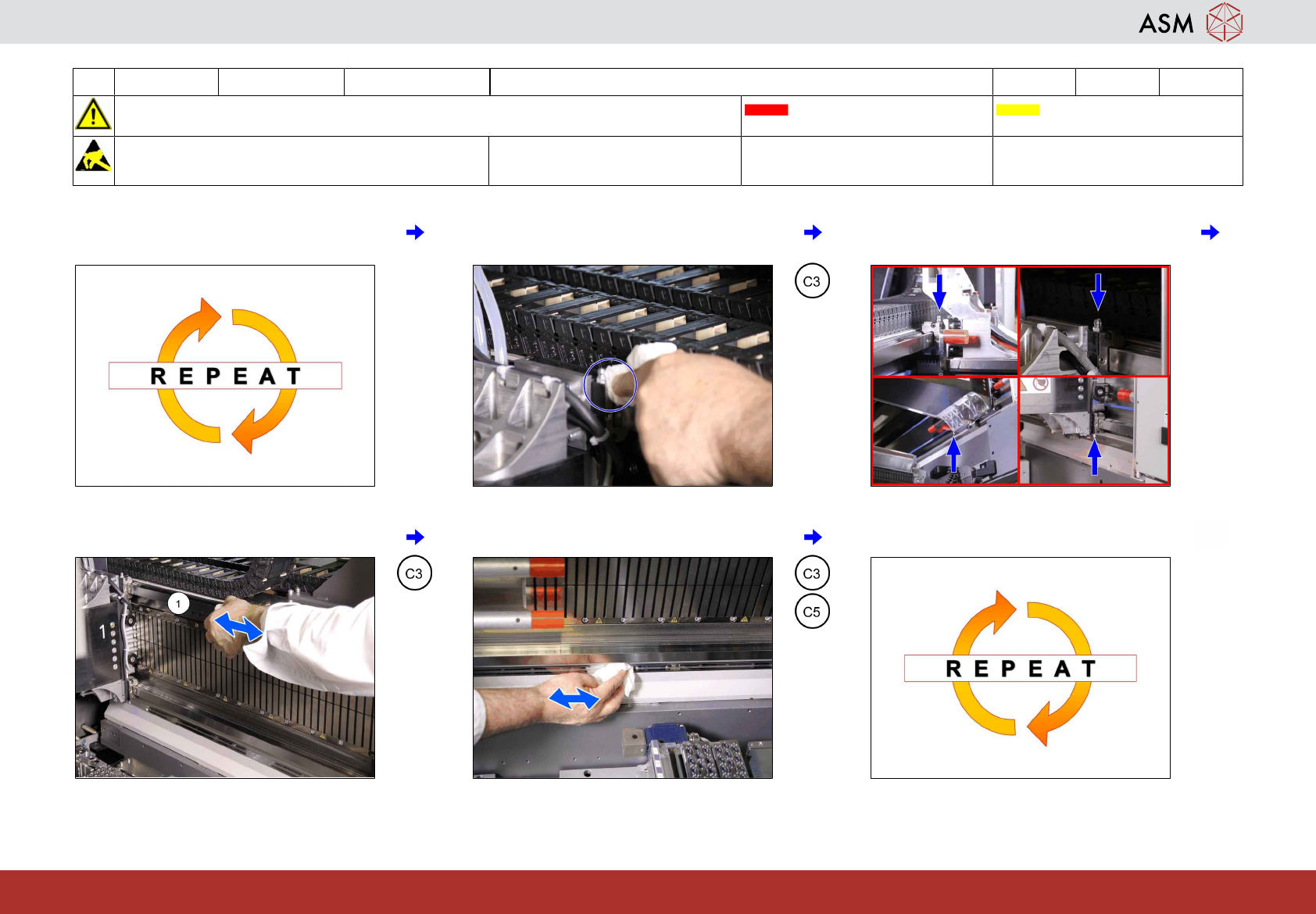

8 WF4 X_系列 S 润滑引导轴承，清洁线性引导装置以及 Y 轴光栅尺 5分钟 4 / 4
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送系统空
注意！遵守防静电守则 工具：
T89
易损件： 耗材：
C3、C5、C31、C49
www.asm-smt.com
19 重复第 14 至 18 步两次。
20
将润滑喷嘴周边的多余润滑脂清除。
21
为悬臂上的其他润滑喷嘴重复步骤 12 -
20。
22 清洁整个 Y 轴线性引导装置。
23
清洁 Y 轴光栅尺。
24
为其他悬臂重复步骤 10 至 23。

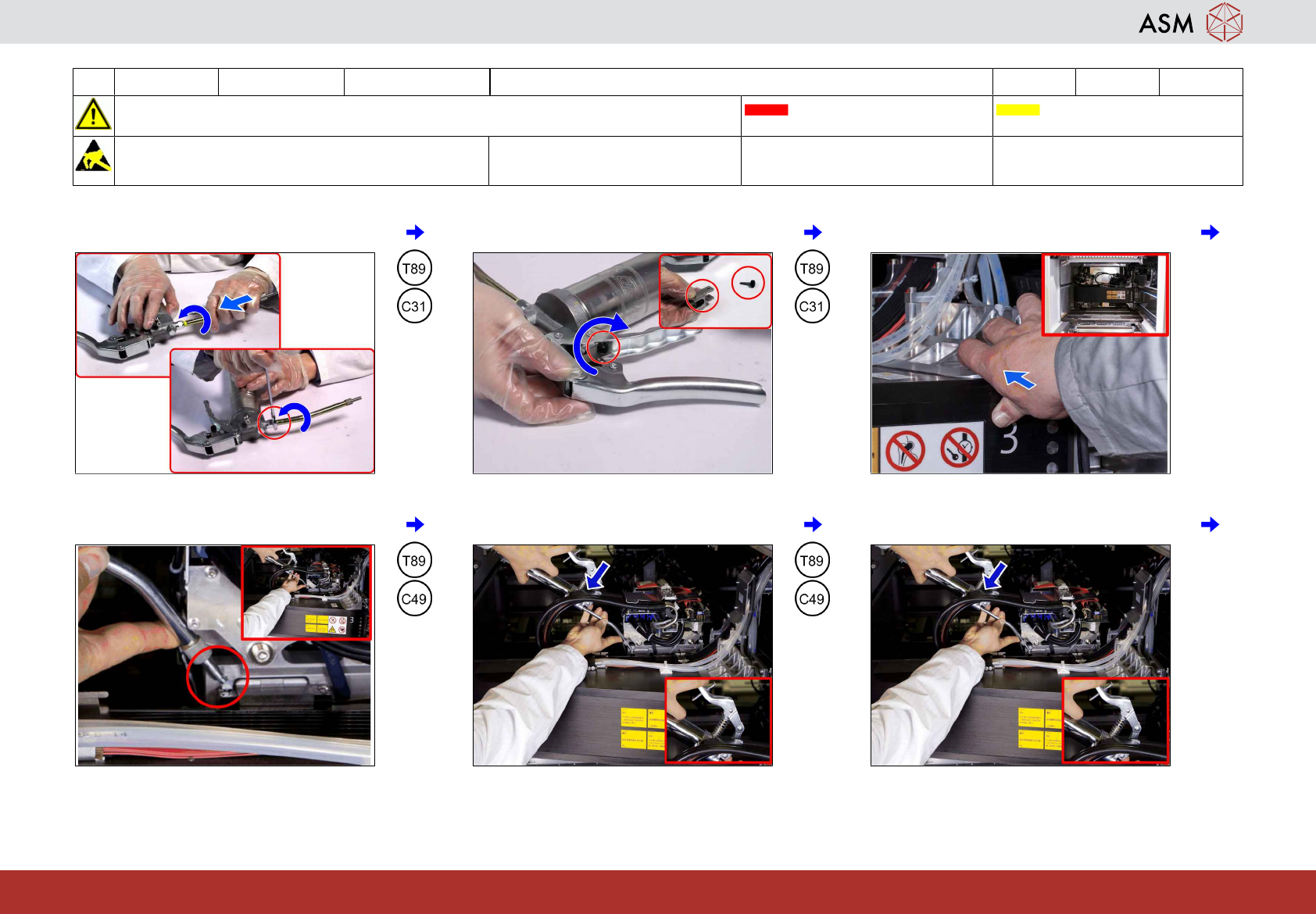

9 WF4 X_系列 S 润滑引导轴承，清洁线性引导装置以及 X 轴光栅尺 5分钟 1 / 3
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送系统空
注意！遵守防静电守则 工具：
T89
易损件： 耗材：
C3、C5、C31、C49
www.asm-smt.com
1 安装 X 轴润滑脂喷嘴转接器。
2
将 0.15 克限制块装到油枪。
3
将悬臂移动到便于触及 X 轴的位置。
4 将软管径直接入润滑喷嘴中。
5
挤压润滑枪一次。
6
润滑喷嘴上出现润滑脂。

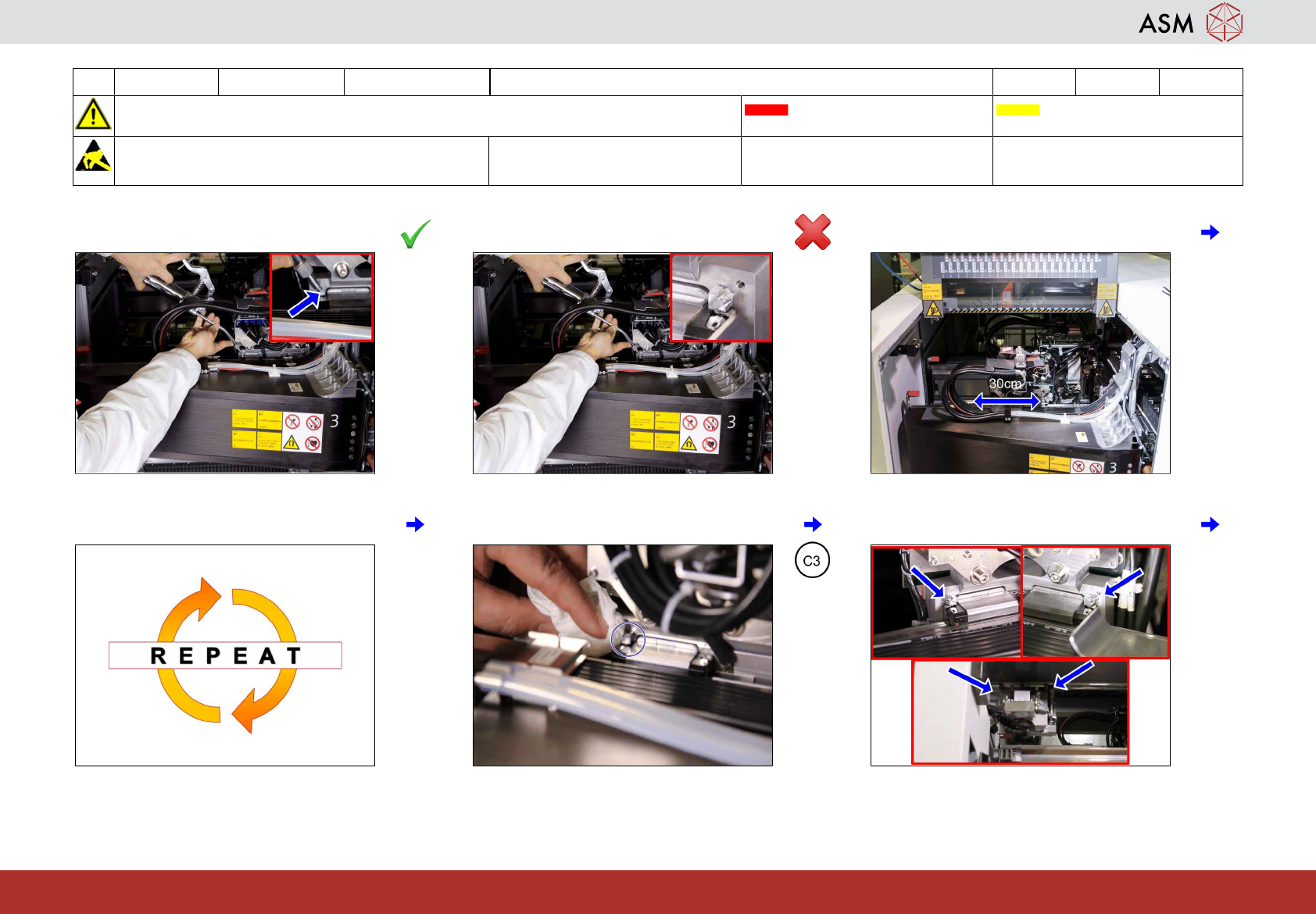

9 WF4 X_系列 S 润滑引导轴承，清洁线性引导装置以及 X 轴光栅尺 5分钟 2 / 3
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态 关闭
传送系统空
注意！遵守防静电守则 工具：
T89
易损件： 耗材：
C3、C5、C31、C49
www.asm-smt.com
7 如没有，转至步骤 9
8
如有，请联系维修人员。
9
将 X 轴前后移动 30 cm。
10 重复第 5 至 9 步两次。
11
将润滑喷嘴周边的多余润滑脂清除。
12
为悬臂上的其他润滑喷嘴重复步骤 3 - 11。
