17 WF4 X_系列 S 校准 TwinHead 14分钟 2 / 10
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态开启
传送系统空
注意！遵守防静电守则 工具：
T5
易损件： 耗材：
www.asm-smt.com

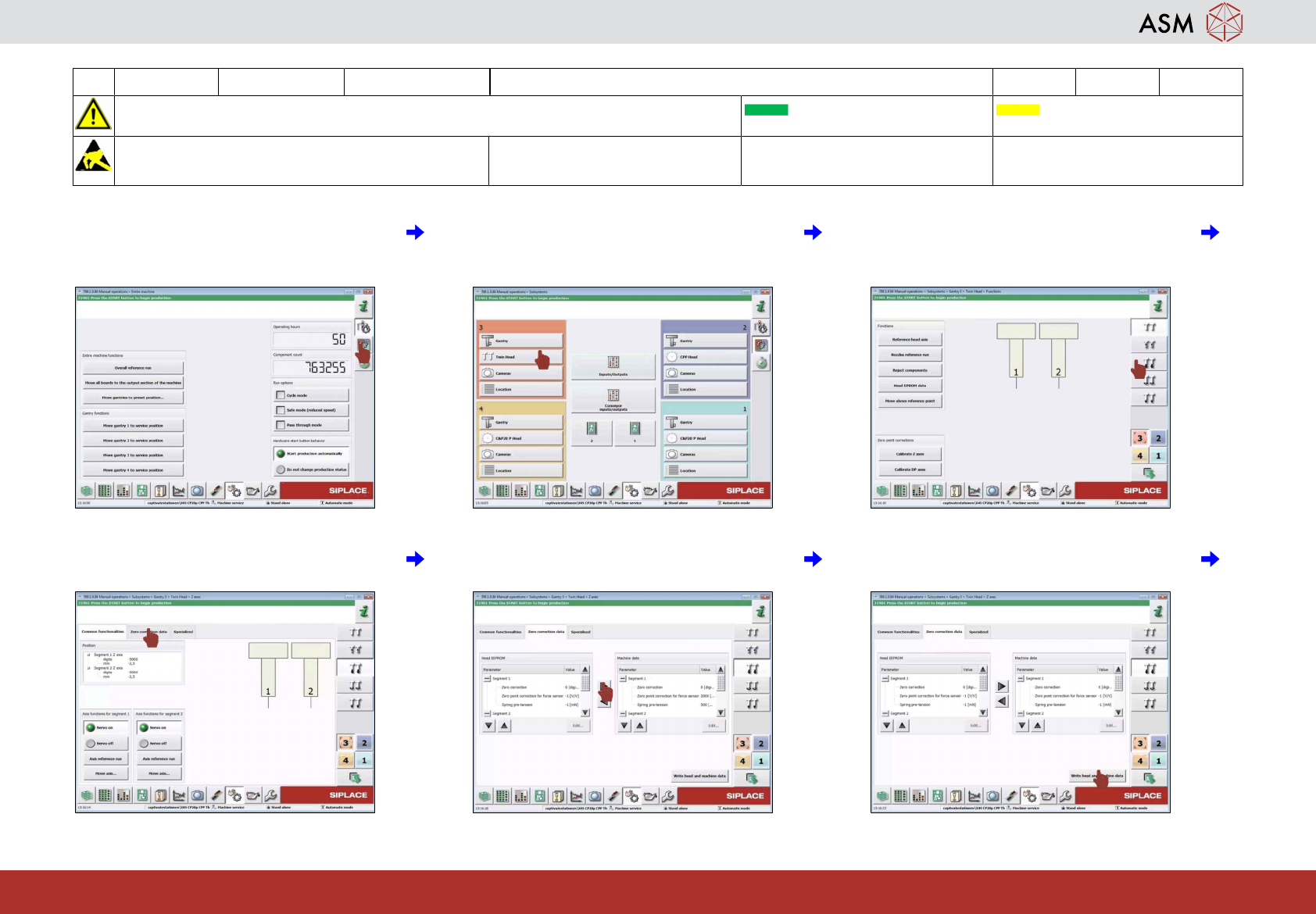

7 阻挡两个轨道并点击“确定”图标。
8
点击“Settings and Options（设置和选
项）”图标。
9
点击“User Settings（用户设置）”图标。
10 点击“Machine Service（贴片机服务）”图
标
11
若要安装相同的贴片头，则继续步骤 28。
12
点击“Check Sensor and Options（检查传
感器和选项）”图标。
17 WF4 X_系列 S 校准 TwinHead 14分钟 3 / 10
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态开启
传送系统空
注意！遵守防静电守则 工具：
T5
易损件： 耗材：
www.asm-smt.com

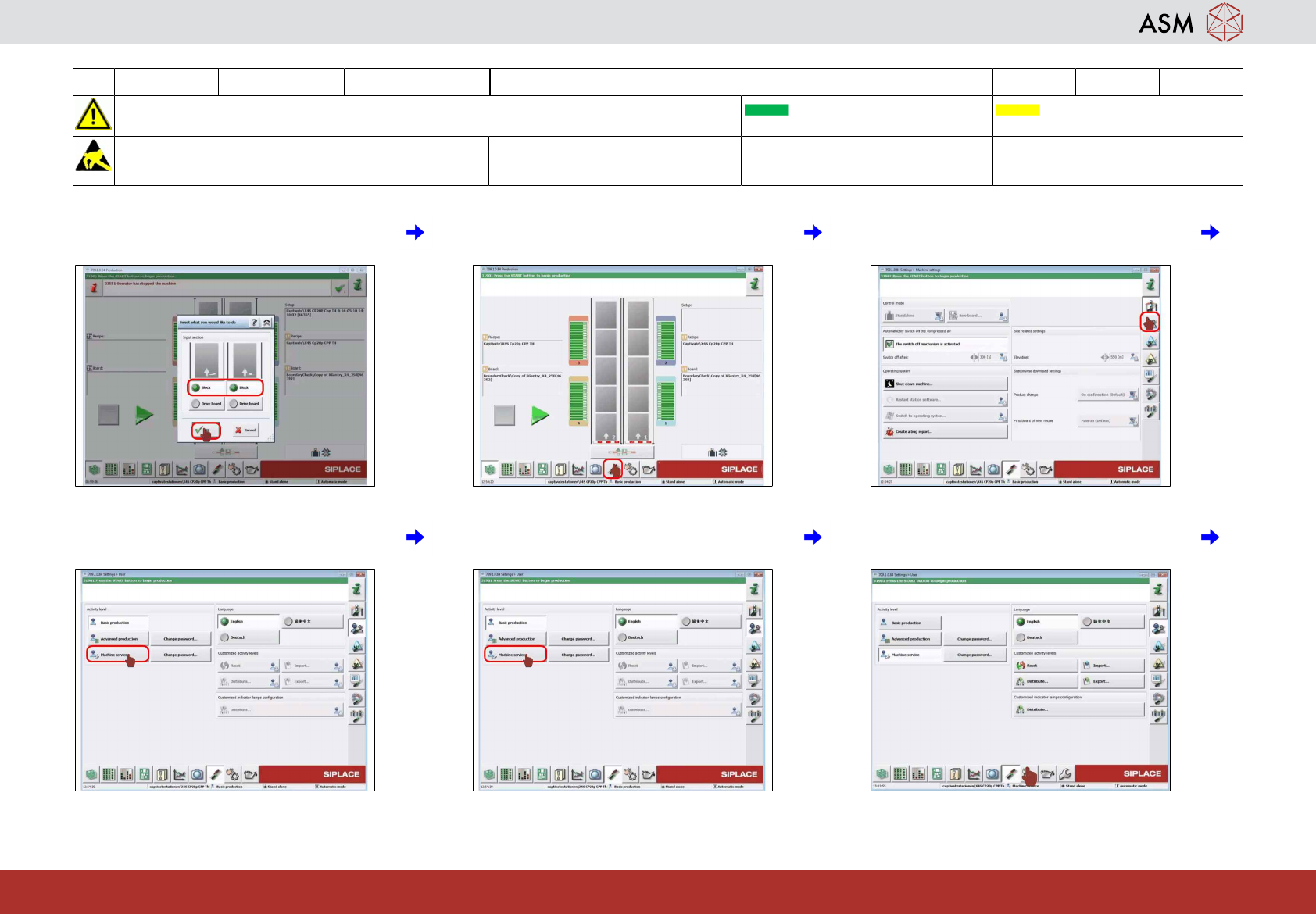

13 点击“Check sensors and function of
specific components（检查特定元件的传
感器功能）”图标。
14
点击“Twin Head”。
15
点击“Check Positions and Functions of the
Z-Axis（检查 Z 轴的位置和功能）”图标。
16 点击“Zero correction data（零校正数
据）”图标。
17
选择所有数据并点击“向右箭头”。
18
点击“Write head and machine data（写入
贴片头与贴片机数据）”。
17 WF4 X_系列 S 校准 TwinHead 14分钟 4 / 10
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态开启
传送系统空
注意！遵守防静电守则 工具：
T5
易损件： 耗材：
www.asm-smt.com

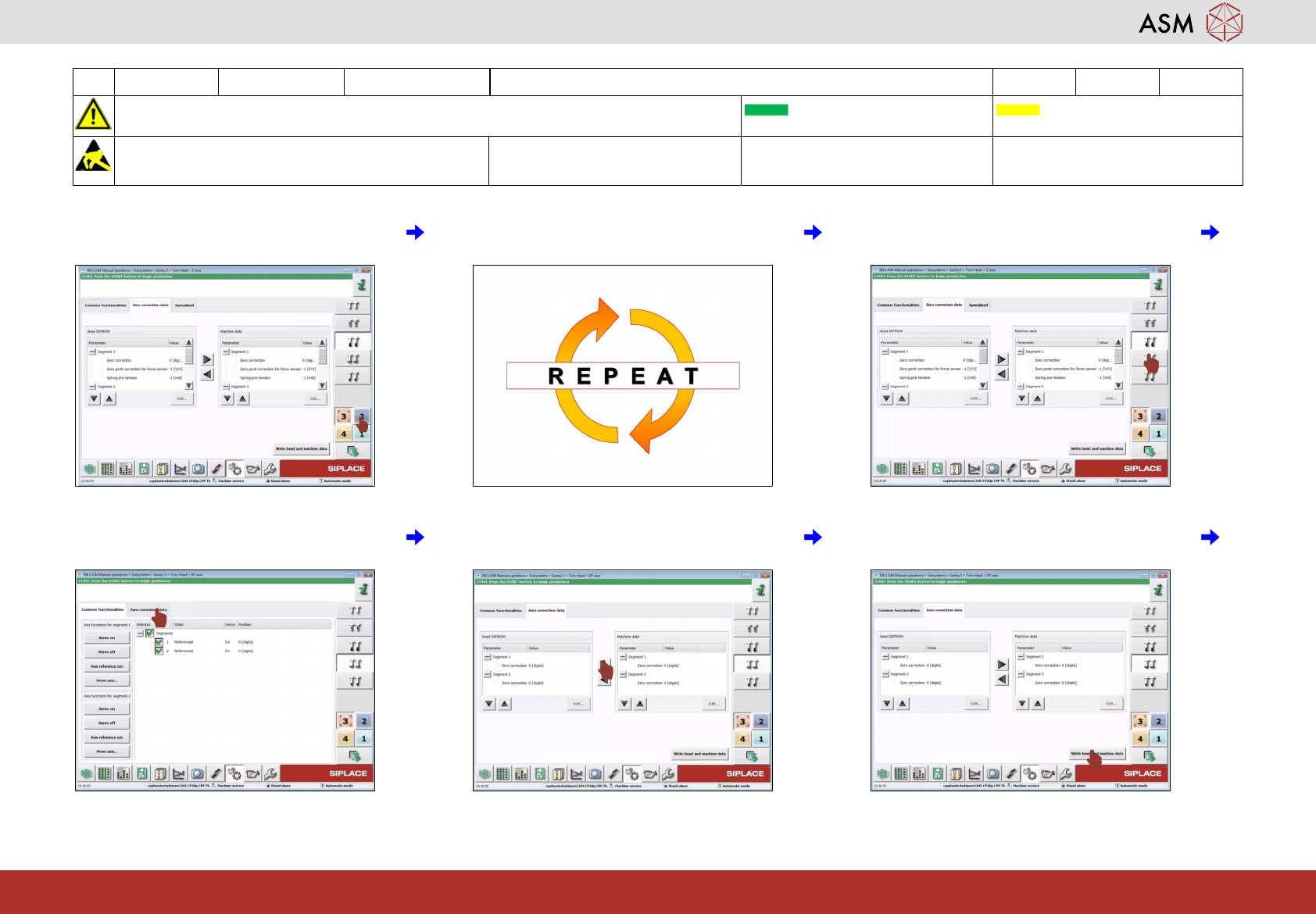

19 选择第二个 TwinHead（若需要）。
20
重复步骤 13 - 16。
21
点击“Check position and function DP-
Axis（检查 DP 轴的位置和功能）”。
22 点击“Zero correction data（零校正数
据）”图标。
23
选择所有数据并点击“向右箭头”。
24
点击“Write head and machine data（写入
贴片头与贴片机数据）”。
