17 WF4 X_系列 S 校准 TwinHead 14分钟 5 / 10
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态开启
传送系统空
注意！遵守防静电守则 工具：
T5
易损件： 耗材：
www.asm-smt.com

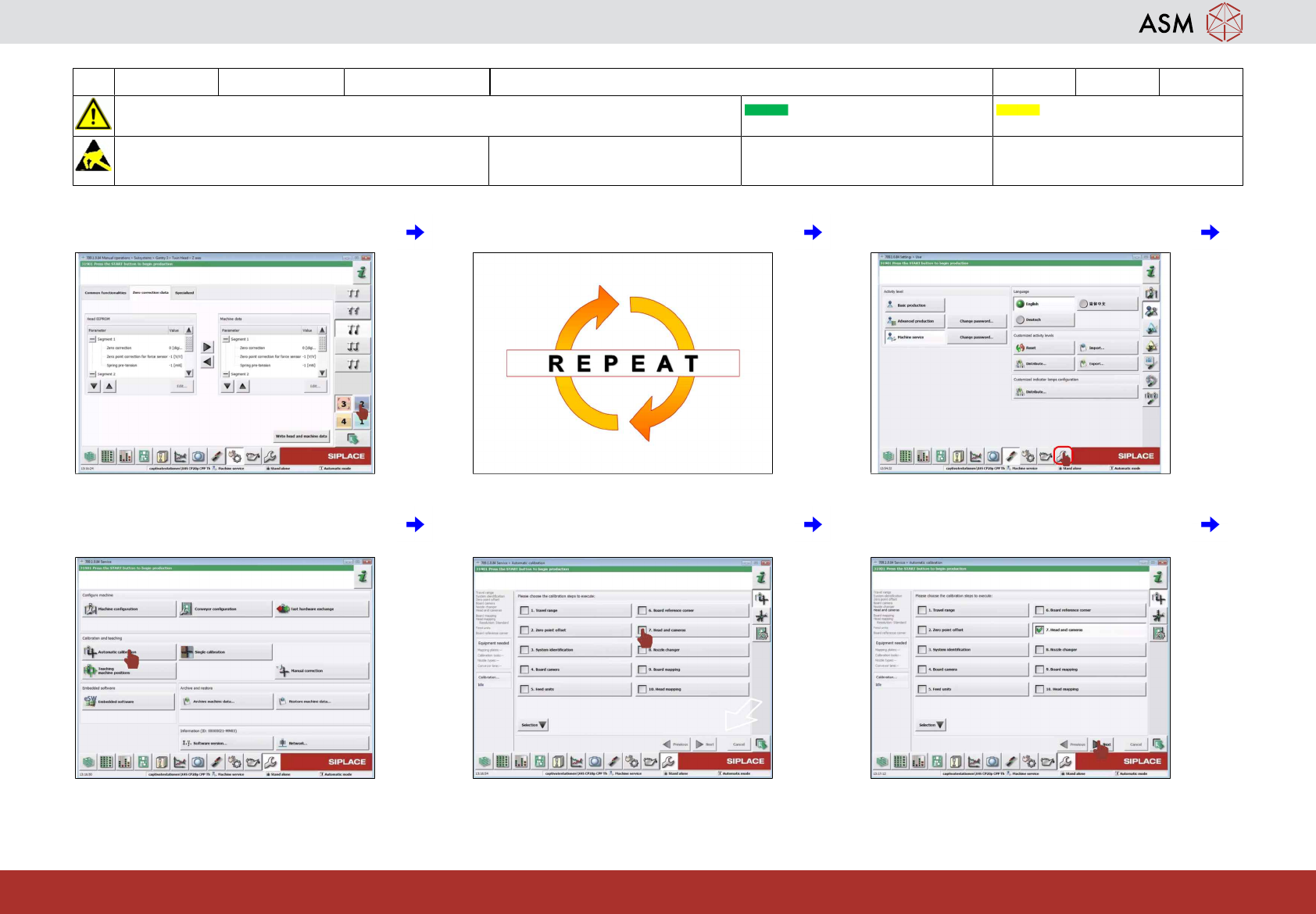

25 选择第二个 TwinHead（若需要）。
26
重复步骤 19 - 22。
27
点击“Calibration（校准）”图标。
28 点击“Automatic Calibration（自动校
准）”。
29
点击“Heads and Cameras（贴片头和相
机）”图标并取消选择所有其他选项。
30
点击“Next（下一步）”。
17 WF4 X_系列 S 校准 TwinHead 14分钟 6 / 10
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态开启
传送系统空
注意！遵守防静电守则 工具：
T5
易损件： 耗材：
www.asm-smt.com

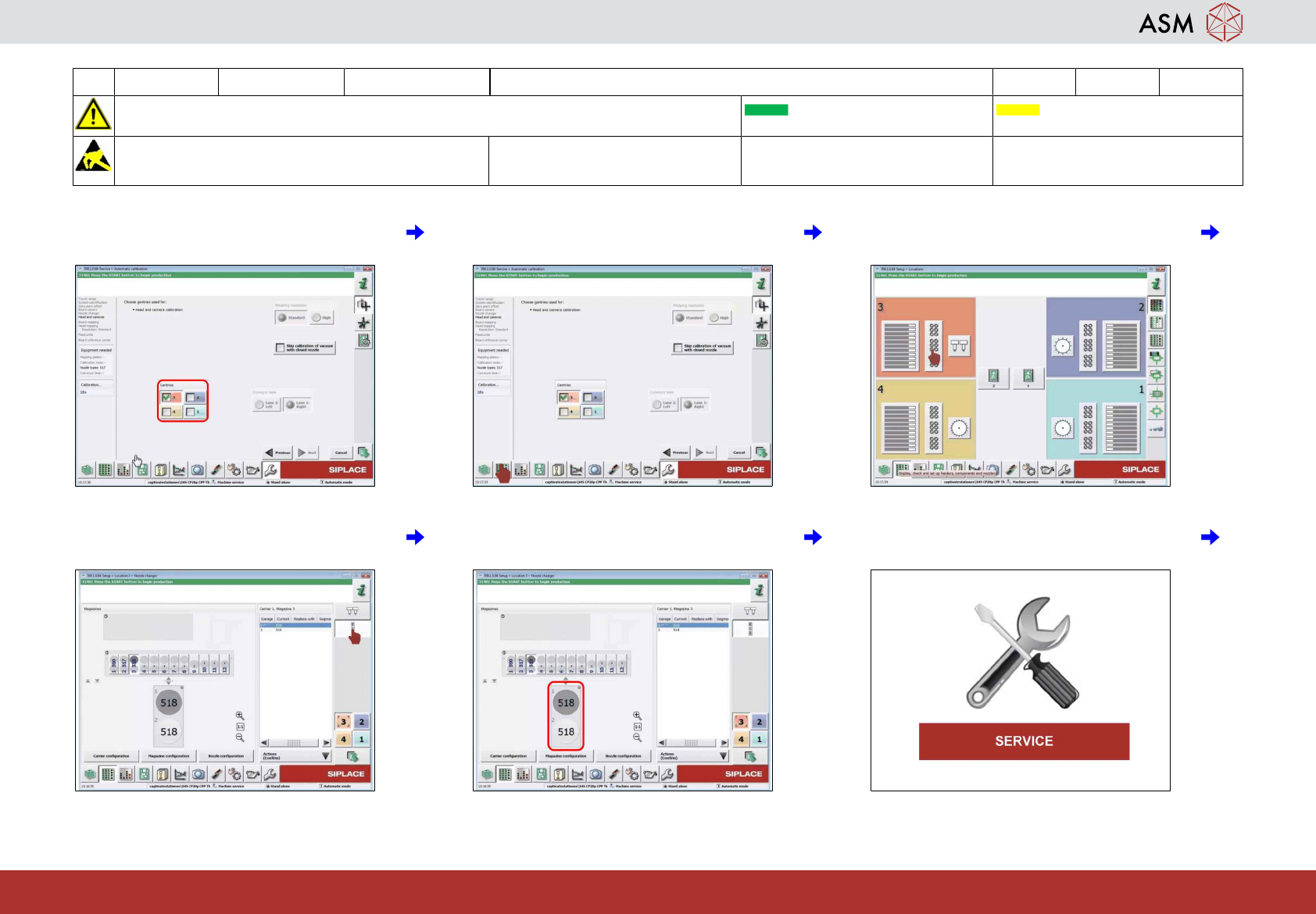

31 为要校准的贴片头选择悬臂，并点
击“Next（下一步）”图标。
32
点击“Display setup（显示设置）”。
33
点击“Nozzle changer（吸嘴交换器）”。
34 点击“Check Configuration of the Nozzle
Changer（检查吸嘴交换器的配置）”。
35
检查 517 和 518 吸嘴。
36
如果吸嘴 517 和 518 不在吸嘴交换器中，
请通知维修人员。
17 WF4 X_系列 S 校准 TwinHead 14分钟 7 / 10
注意
开始维护前，请参阅用户手册中的安全说明
贴片机状态开启
传送系统空
注意！遵守防静电守则 工具：
T5
易损件： 耗材：
www.asm-smt.com
37 点击“Check and set configuration of
nozzles on heads（检查并设置贴片头上吸
嘴的配置）”。
38
点击“All nozzles（所有吸嘴）”。
39
点击“Change With（交换为）”。
40 选择校准吸嘴并点击确定。
41
选择第二个 TwinHead（若需要）。
42
重复步骤 35 - 40。
