3 贴片机的技术数据 用户手册 SIPLACE X 系列 3.3 尺寸和重量 源自软件版本 SR.70x.xx 2011 年 1 月中文版 114 3.3.3 保护罩向上折起高度 3 3 3 3 图 3.3 - 5 保护罩向上折起高度 - 尺寸以毫米为单位
用户手册 SIPLACE X 系列 3 贴片机的技术数据
源自软件版本 SR.70x.xx 2011 年 1 月中文版 3.3 尺寸和重量
113
3.3.2.4 X2 贴片机的尺寸
3
3
3
3
3

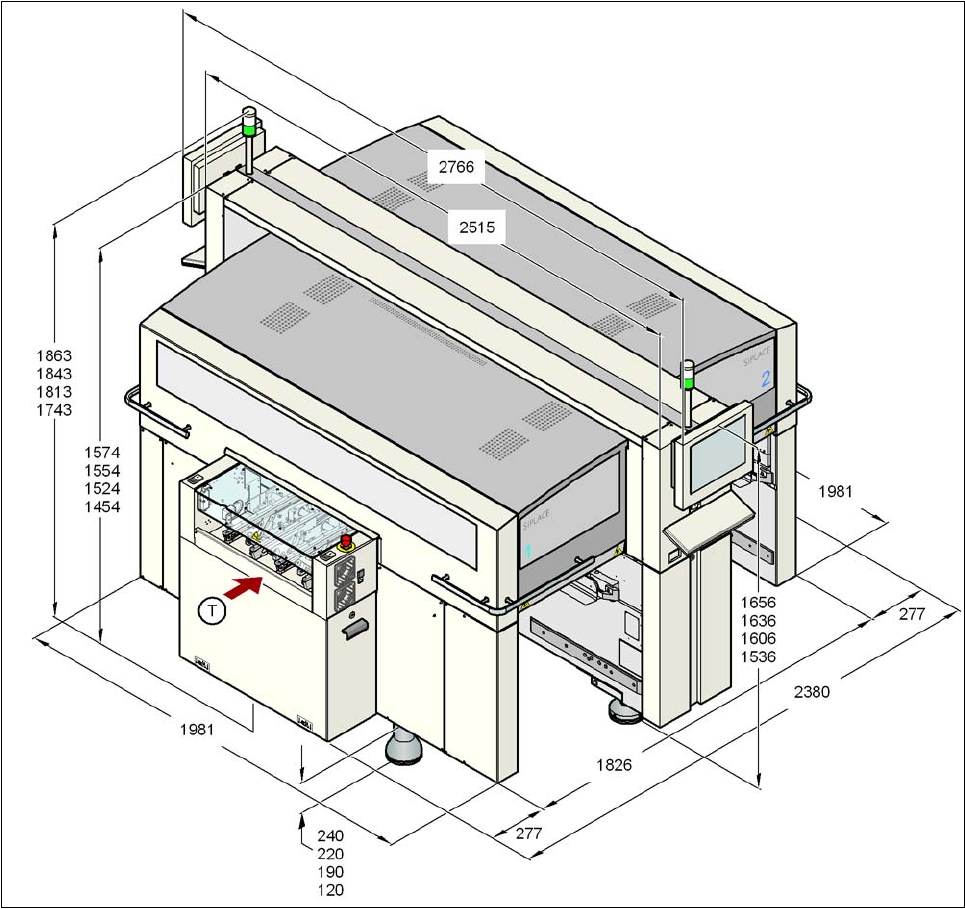

图
3.3 - 4 X2
贴片机 （贴片机主体）的尺寸 （毫米）
(T) PCB 的传送方向
3 贴片机的技术数据 用户手册 SIPLACE X 系列
3.3 尺寸和重量 源自软件版本 SR.70x.xx 2011 年 1 月中文版
114
3.3.3 保护罩向上折起高度
3
3
3
3
图
3.3 - 5
保护罩向上折起高度
-
尺寸以毫米为单位
用户手册 SIPLACE X 系列 3 贴片机的技术数据
源自软件版本 SR.70x.xx 2011 年 1 月中文版 3.3 尺寸和重量
115
3.3.4 料车的机动距离
3.3.4.1 X4I 贴片机料车的机动距离
3
3
图
3.3 - 6 X4I
贴片机料车的机动距离
X4 贴片机料车的机动距离 R 为：
- 600 毫米，手柄向下折
- 900 毫米，手柄向上折
3
