ASM贴片机 SIPLACE X 系列用户手册 - 第115页
用户手册 SIPLACE X 系列 3 贴片机的技术数据 源自软件版本 SR.70x.xx 2011 年 1 月中文版 3.3 尺寸和重量 115 3.3.4 料车的机动距离 3.3.4.1 X4I 贴片机料车的机动距离 3 3 图 3.3 - 6 X4I 贴片机料车的机动距离 X4 贴片机料车的机动距离 R 为： - 600 毫米，手柄向下折 - 900 毫米，手柄向上折 3
3 贴片机的技术数据 用户手册 SIPLACE X 系列
3.3 尺寸和重量 源自软件版本 SR.70x.xx 2011 年 1 月中文版
114

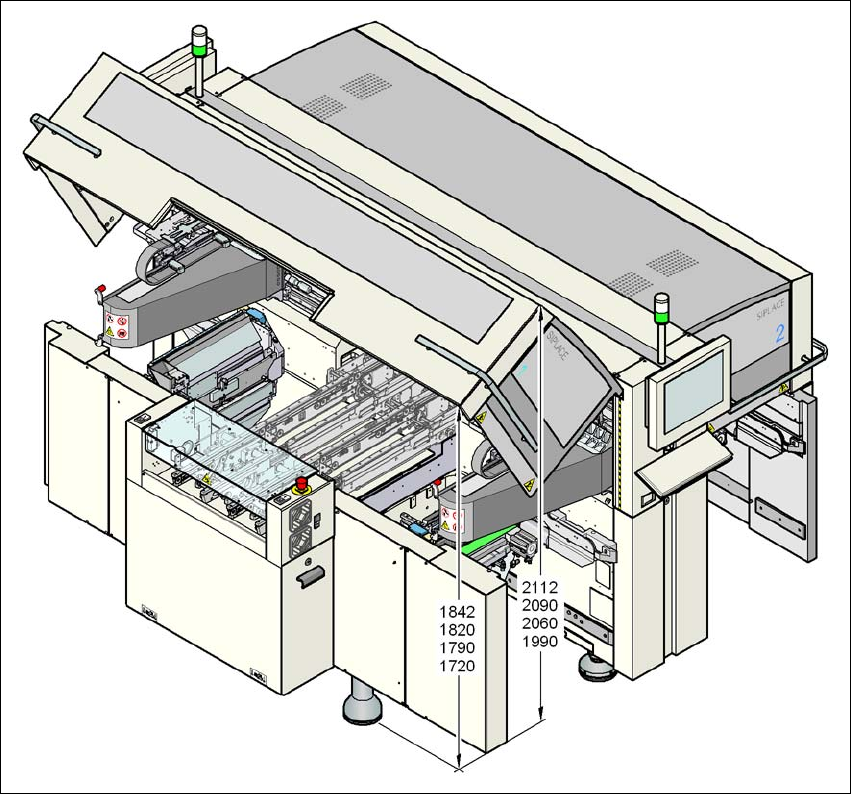

3.3.3 保护罩向上折起高度
3
3
3
3
图
3.3 - 5
保护罩向上折起高度
-
尺寸以毫米为单位
用户手册 SIPLACE X 系列 3 贴片机的技术数据
源自软件版本 SR.70x.xx 2011 年 1 月中文版 3.3 尺寸和重量
115

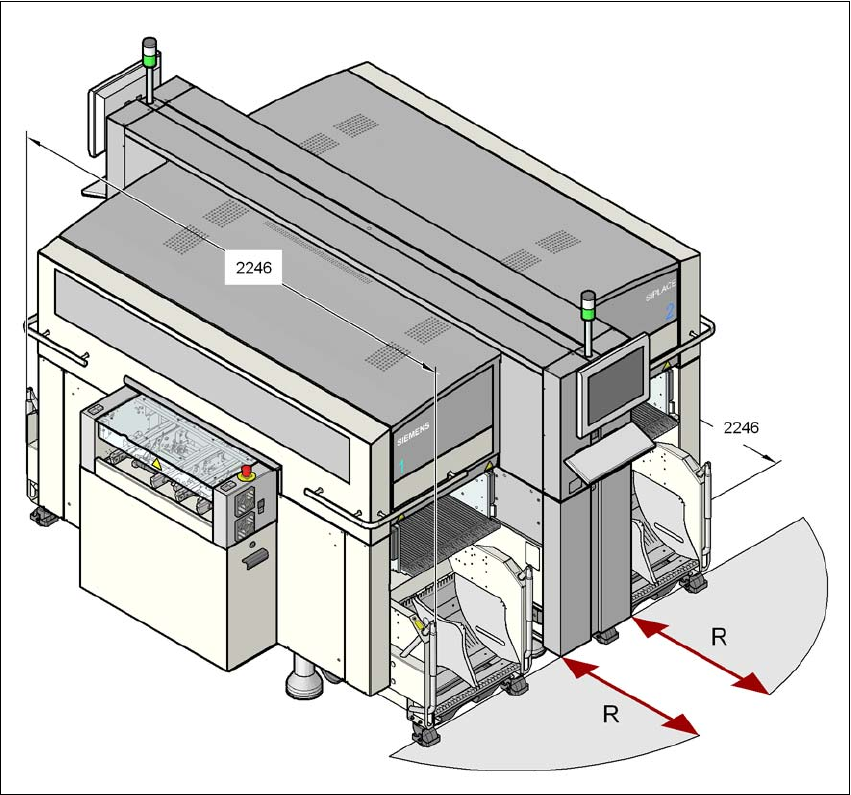

3.3.4 料车的机动距离
3.3.4.1 X4I 贴片机料车的机动距离
3
3
图
3.3 - 6 X4I
贴片机料车的机动距离
X4 贴片机料车的机动距离 R 为：
- 600 毫米，手柄向下折
- 900 毫米，手柄向上折
3
3 贴片机的技术数据 用户手册 SIPLACE X 系列
3.3 尺寸和重量 源自软件版本 SR.70x.xx 2011 年 1 月中文版
116
3.3.4.2 X4 贴片机料车的机动距离
3
3
图
3.3 - 7 X4
贴片机料车的机动距离
X4 贴片机料车的机动距离 R 为：
- 750 毫米，手柄向下折
- 1050 毫米，手柄向上折
3
3
3
