3 贴片机的技术数据 用户手册 SIPLACE X 系列 3.5 贴片头 源自软件版本 SR.70x.xx 2011 年 1 月中文版 124 3.5 贴片头 3.5.1 贴片速度极高的 SIPLACE S peedSt ar 贴片头 3 图 3.5 - 1 SIPLACE SpeedS tar - 功能组，第 1 部分 (1) DP 驱 动装置， 20 个驱动装置 (2) “吸尘器传感器保持电路”板 (3) 拾取 / 贴片 和保持电路…
用户手册 SIPLACE X 系列 3 贴片机的技术数据
源自软件版本 SR.70x.xx 2011 年 1 月中文版 3.4 组件概述
123
3.4.4 SIPLACE X2 组件概述
3

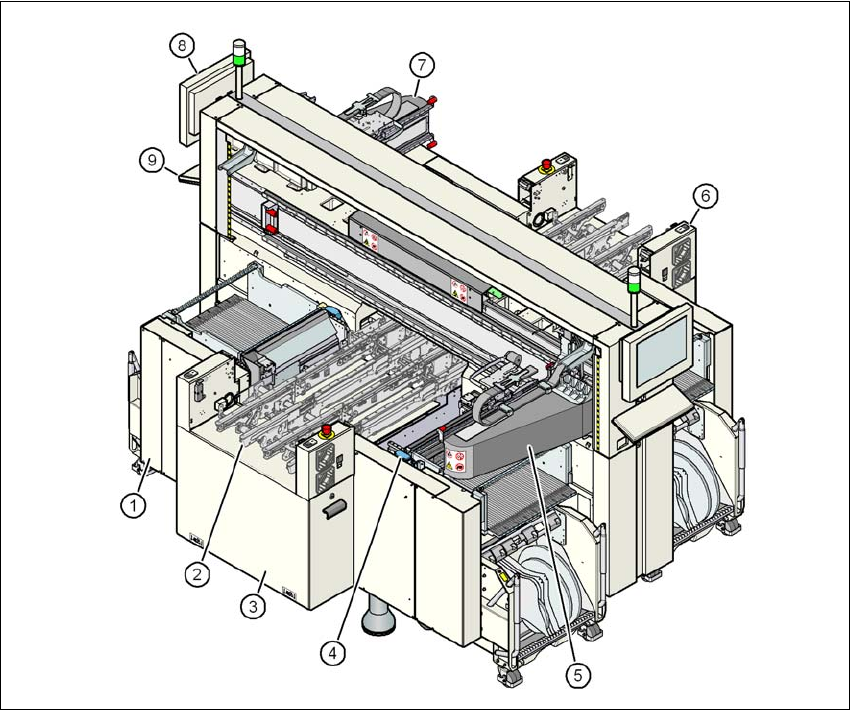

图
3.4 - 4 X2
贴片机
-
组件概述
(1) 贴片机机架
(2) PCB 传送导轨 （弹性双传送导轨）
(3) PCB 输入侧的扩展套件
(4) 料车装卸装置，料带切割器，废料带导槽 (4x)
(5) 悬臂 1 配备贴片头
(6) PCB 输出侧的扩展套件
(7) 悬臂 3 配备贴片头
(8) 显示器 (2x)
(9) 键盘 (2x)
3 贴片机的技术数据 用户手册 SIPLACE X 系列
3.5 贴片头 源自软件版本 SR.70x.xx 2011 年 1 月中文版
124
3.5 贴片头
3.5.1 贴片速度极高的 SIPLACE SpeedStar 贴片头
3
图
3.5 - 1 SIPLACE SpeedStar -
功能组，第
1
部分
(1) DP 驱动装置， 20 个驱动装置
(2) “吸尘器传感器保持电路”板
(3) 拾取 / 贴片和保持电路中 20 个文氏管吸嘴的压缩空气连接
(4) 压力控制阀的排气线路 (7)
(5) 返回气缸
(6) Z 马达 （线性马达）
(7) 压力控制阀
用户手册 SIPLACE X 系列 3 贴片机的技术数据
源自软件版本 SR.70x.xx 2011 年 1 月中文版 3.5 贴片头
125
3
图
3.5 - 2 SIPLACE SpeedStar -
功能组，第
2
部分
(1) C&P 元件照相机 （23 型， 6 x 6，数字）
(2) 中间分布器印制电路板
(3) 星形轴马达
(4) 手柄
(5) 元件传感器
(6) 带有 20 个吸嘴的星形轴
