用户手册 SIPLACE X 系列 3 贴片机的技术数据 源自软件版本 SR.70x.xx 2011 年 1 月中文版 3.5 贴片头 125 3 图 3.5 - 2 SIPLACE SpeedStar - 功能组，第 2 部分 (1) C&P 元件照相机 （ 23 型， 6 x 6 ，数字） (2) 中间分布器印制电路板 (3) 星形轴马达 (4) 手柄 (5) 元件传感器 (6) 带有 20 个吸嘴的星形轴
3 贴片机的技术数据 用户手册 SIPLACE X 系列
3.5 贴片头 源自软件版本 SR.70x.xx 2011 年 1 月中文版
124
3.5 贴片头
3.5.1 贴片速度极高的 SIPLACE SpeedStar 贴片头
3
图

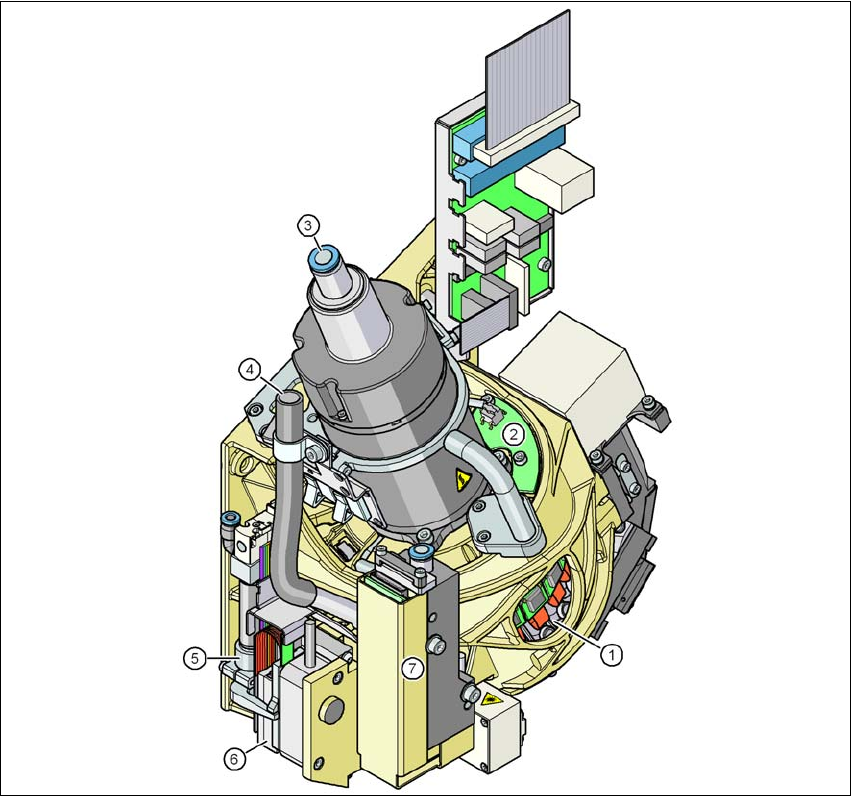

3.5 - 1 SIPLACE SpeedStar -
功能组，第
1
部分
(1) DP 驱动装置， 20 个驱动装置
(2) “吸尘器传感器保持电路”板
(3) 拾取 / 贴片和保持电路中 20 个文氏管吸嘴的压缩空气连接
(4) 压力控制阀的排气线路 (7)
(5) 返回气缸
(6) Z 马达 （线性马达）
(7) 压力控制阀
用户手册 SIPLACE X 系列 3 贴片机的技术数据
源自软件版本 SR.70x.xx 2011 年 1 月中文版 3.5 贴片头
125
3
图
3.5 - 2 SIPLACE SpeedStar -
功能组，第
2
部分
(1) C&P 元件照相机 （23 型， 6 x 6，数字）
(2) 中间分布器印制电路板
(3) 星形轴马达
(4) 手柄
(5) 元件传感器
(6) 带有 20 个吸嘴的星形轴
3 贴片机的技术数据 用户手册 SIPLACE X 系列
3.5 贴片头 源自软件版本 SR.70x.xx 2011 年 1 月中文版
126
3.5.1.1 说明
SIPLACE SpeedStar(C&P20) 按收集贴片原理工作。也就是说，在每一个贴片循环中， 20 个元
件由贴片头拾取在拾取和贴片位置，元件传感器检查元件是否位于吸嘴处。元件被贴装到贴片位
置的过程中，可以以光学对中元件并以任意角度旋转元件。最后，吹气压力轻轻地、精确地将元
件放置到印制电路板上。
C&P 贴片头持续提高了贴片头以及贴片机整体的产出率。 C&P20 贴片头紧凑的结构使循环时间
非常短。这种情况下，星形轴可以任意角度向 PCB 移动。这种几何构造可把段位器排列在一个非
常小的空间内。
元件照相机也集成到了 C&P20 贴片头中。这样可比外部对中照相机节省多余的行程距离。 而且，
每个段位器还有一个单独的 DP 驱动装置用于旋转吸嘴。因而，单贴片头贴片机上的吸嘴不用事
先旋转到正确位置。这些吸嘴能在任意时间相互独立地旋转到贴片位置。
每个段位器都有一个单独的真空发生器。这样可极大地减少真空和吹气压力之间的切换时间。还
可以在保持电路中对每个独立的吸嘴进行真空检查。
段位器的 Z 轴驱动装置由配有线性行程测量系统的线性马达来驱动，而且极其精确。在拾取贴片
位置， Z 轴驱动装置将段位器沿垂直方向上下移动。
