3 贴片机的技术数据 用户手册 SIPLACE X 系列 3.5 贴片头 源自软件版本 SR.70x.xx 2011 年 1 月中文版 134 3.5.2.7 混合模式下的 MultiSt ar 在这种模式下，将处理小到中型元 件。 3 图 3.5 - 7 MultiS tar - 混合模式 K_BE 小型元件 , 见表 3.5 - 1 ，第 132 页 M_BE_1 中型元件， 1 型（ 见 表 3.5 - 1 ，第 132 页） M…

100%1 / 444
用户手册 SIPLACE X 系列 3 贴片机的技术数据
源自软件版本 SR.70x.xx 2011 年 1 月中文版 3.5 贴片头
133
3.5.2.5 MultiStar 贴片头在贴片机上的安装位置

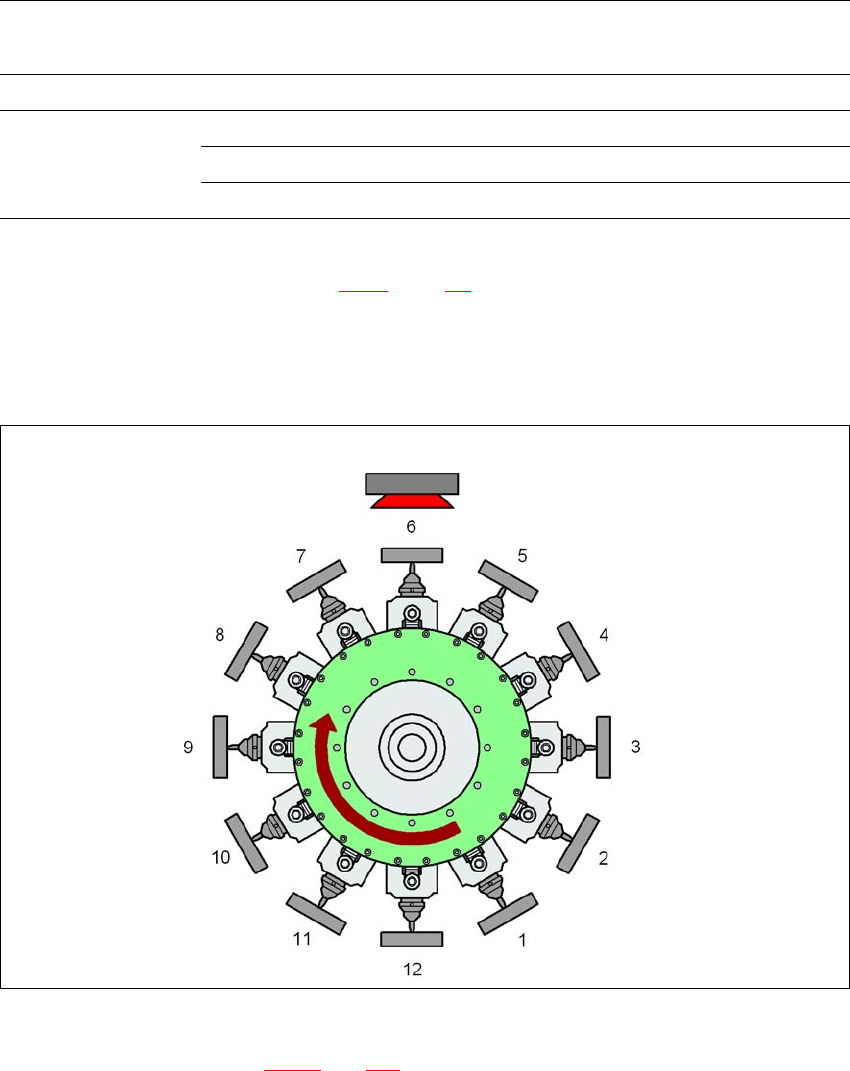

3.5.2.6 收集贴片模式下的 MultiStar
在此模式下， MultiStar 贴片头将处理小型元件。
3
图
3.5 - 6 MultiStar -
收集贴片模式
K_BE 小型元件 （见表 3.5 - 1，第 132 页）
30/38 型 元件照相机， 30 型或 38 型
1 ... 12 拾取元件的顺序
3
贴片机 安装位置
a
CPP 贴片头
元件最大高度 视像照相机
SIPLACE X4I
仅低安装位置 6 毫米 贴片头照相机
SIPLACE X4、 X3、
X2
低安装位置 6 毫米 贴片头照相机
高安装位置 8.5 毫米 贴片头照相机
仅高安装位置 11.5 毫米 静止元件照相机
表
3.5 - 3 CPP
贴片头在贴片机上的安装位置
a) 请遵循有关安装位置高度的规定，见第 3.5.2.2 节，第 131 页。
29/38 型
K_BE
3 贴片机的技术数据 用户手册 SIPLACE X 系列
3.5 贴片头 源自软件版本 SR.70x.xx 2011 年 1 月中文版
134
3.5.2.7 混合模式下的 MultiStar
在这种模式下，将处理小到中型元件。
3
图
3.5 - 7 MultiStar -
混合模式
K_BE 小型元件 , 见表 3.5 - 1，第 132 页
M_BE_1 中型元件， 1 型（见表 3.5 - 1
，第 132 页）
M_BE_2 中型元件， 2 型（见表 3.5 - 1
，第 132 页）
30/38 型 元件照相机， 30 型或 38 型
33 型 静止元件照相机， 33 型
1 ... 8 拾取元件的顺序
1 ... 12 拾取元件的顺序
3
如果中型元件 （2 型 (M_BE_2)）对角线的长度超过了 39.8 毫米，则 CPP 贴片头的相邻段位器
将无法拾取 M_BE_2 型元件。
29/38 型 29/38 型
33 型 33 型
K_BE
M_BE_2
M_BE_1
K_BE
用户手册 SIPLACE X 系列 3 贴片机的技术数据
源自软件版本 SR.70x.xx 2011 年 1 月中文版 3.5 贴片头
135
3.5.2.8 扩展的拾取贴片模式下的 MultiStar
在此模式下，MultiStar 可以贴装从 01005 到 50 x 40 毫米 ² 的整个元件范围。 大型元件将最后拾
取、进行光学对中并作为第一个元件进行贴片。
3
图
3.5 - 8 MultiStar -
混合模式
K_BE 小型元件 （见表 3.5 - 1，第 132 页）
M_BE_2 中型元件， 2 型（见表 3.5 - 1
，第 132 页）
G_BE 大型元件 （见表 3.5 - 1
，第 132 页）
30/38 型 元件照相机， 30 型或 38 型
33 型 静止元件照相机， 33 型
1 ... 8 拾取元件的顺序
3
如果这些元件的对角线长度超过 39.8 毫米，则 CPP 贴片头的相邻段位器将无法拾取 M_BE_2 和
G_BE 型元件。
在纯粹的拾取贴片模式下，一个循环仅贴装一个大型元件。 在这种情况下， CPP 贴片头可作为拾
取贴片头使用。
29/38 型
K_BE
G_BE
33 型
M_BE_2
