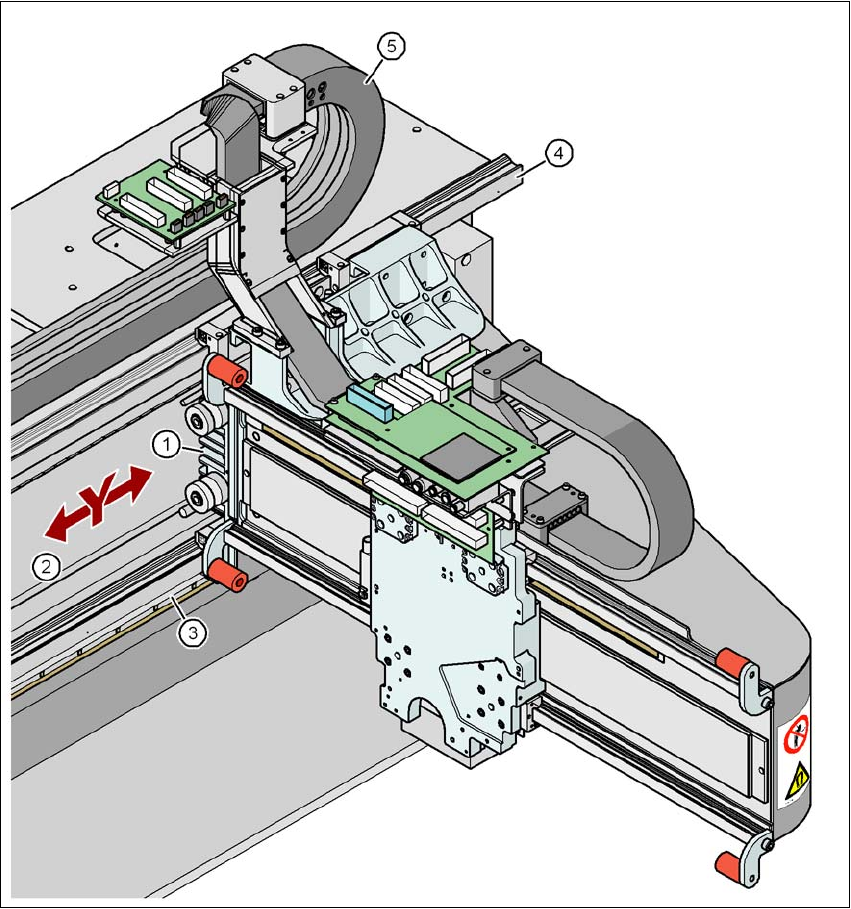

用户手册 SIPLACE X 系列 3 贴片机的技术数据 源自软件版本 SR.70x.xx 2011 年 1 月中文版 3.6 悬臂系统 147 3.6.4 Y 轴的结构 3 图 3.6 - 6 Y 轴的结构 (1) Y 轴线性马达 （主要部分） (2) 永磁体 （ Y 轴线性马达的次要部分） (3) 线性距离测量系统 (4) 导向系统 (5) 电缆和软管支架
3 贴片机的技术数据 用户手册 SIPLACE X 系列
3.6 悬臂系统 源自软件版本 SR.70x.xx 2011 年 1 月中文版
146
X
轴
主要由以下主要组件构成：
- 悬臂 (1)
- 带有 X 轴线性马达的贴片头座 （主要部分） (2)
- 线性距离测量系统 (3)
- 导向系统 (4)
- 永磁体 （X 轴线性马达的次要部分） (5)
- 电缆和软管支架 (8)
3
贴片头座
(2) 装有下列元件：
- 副悬臂照相机 （用于 PCB 视像组件的 PCB 照相机） (6)
- 成套贴片头控制板 (7)
- 测量系统的测量头
- 收集贴片头或 SIPLACE TwinStar 贴片头
悬臂 （图 3.6 - 5
中的 1，第 145 页）由碳纤化合物材料制成，这种材料使组件非常轻而且坚固。
X 轴由线性马达驱动。驱动装置的次要部分由永磁体构成，安装在悬臂上。主要部分用螺钉固定
在贴片头座上。 贴片头支座可放置所有类型的贴片头 - SIPLACE 贴片机配有另一款非常灵活的指
示器。
3.6.3 X 轴的技术数据
3
驱动装置 直接，线性马达
最大速度 2.5 米 / 秒
移动行程 480 毫米 （SIPLACE X4、 X3、 X2）
456 毫米 （SIPLACE X4I： 悬臂 2 和 4）
477 毫米 （SIPLACE X4I： 悬臂 1 和 3）
距离测量系统 金属线性光栅尺
光栅尺长度 520 毫米
分辨率 1 微米
用户手册 SIPLACE X 系列 3 贴片机的技术数据
源自软件版本 SR.70x.xx 2011 年 1 月中文版 3.6 悬臂系统
147
3.6.4 Y 轴的结构
3
图
3.6 - 6 Y
轴的结构
(1) Y 轴线性马达 （主要部分）
(2) 永磁体 （Y 轴线性马达的次要部分）
(3) 线性距离测量系统
(4) 导向系统
(5) 电缆和软管支架
3 贴片机的技术数据 用户手册 SIPLACE X 系列
3.6 悬臂系统 源自软件版本 SR.70x.xx 2011 年 1 月中文版
148
Y
轴
主要由以下主要组件构成：
- Y 轴线性马达 （主要部分） (1)
- 永磁体 （Y 轴线性马达的次要部分） (2)
- 线性距离测量系统 (3)
- 导向系统 (4)
- 电缆和软管支架 (5)
Y 轴由线性马达驱动。驱动装置的次要部分由永磁体构成，安装在贴片机机架上。主要部分用螺
钉固定在悬臂上。
3.6.5 Y 轴的技术数据
3
驱动装置 直接，线性马达
最大速度 2.5 米 / 秒
移动行程 839 毫米 (SIPLACE X4I)
1430 毫米 （SIPLACE X4、 X3、 X2）
距离测量系统 金属线性光栅尺
光栅尺长度 1850 毫米
分辨率 1 微米
