用户手册 SIPLACE X 系列 3 贴片机的技术数据 源自软件版本 SR.70x.xx 2011 年 1 月中文版 3.7 PCB 传送导轨系统 149 3.7 PCB 传送导轨系统 贴片机装备了作为标准配置的 PCB 单传送导 轨。 此传送导轨变量尤其适用于非常宽的 PC B 。 可 选的灵活 PCB 双传送导轨 （见第 3.7.2 节，第 151 页）和 SIPLACE 四通道传送导轨 （见第 3.7.6 节，第 158 页）可…
3 贴片机的技术数据 用户手册 SIPLACE X 系列
3.6 悬臂系统 源自软件版本 SR.70x.xx 2011 年 1 月中文版
148
Y
轴
主要由以下主要组件构成：
- Y 轴线性马达 （主要部分） (1)
- 永磁体 （Y 轴线性马达的次要部分） (2)
- 线性距离测量系统 (3)
- 导向系统 (4)
- 电缆和软管支架 (5)
Y 轴由线性马达驱动。驱动装置的次要部分由永磁体构成，安装在贴片机机架上。主要部分用螺
钉固定在悬臂上。
3.6.5 Y 轴的技术数据
3
驱动装置 直接，线性马达
最大速度 2.5 米 / 秒
移动行程 839 毫米 (SIPLACE X4I)
1430 毫米 （SIPLACE X4、 X3、 X2）
距离测量系统 金属线性光栅尺
光栅尺长度 1850 毫米
分辨率 1 微米
用户手册 SIPLACE X 系列 3 贴片机的技术数据
源自软件版本 SR.70x.xx 2011 年 1 月中文版 3.7 PCB 传送导轨系统
149
3.7 PCB 传送导轨系统
贴片机装备了作为标准配置的 PCB 单传送导轨。 此传送导轨变量尤其适用于非常宽的 PCB。 可
选的灵活 PCB 双传送导轨 （见第 3.7.2
节，第 151 页）和 SIPLACE 四通道传送导轨 （见第
3.7.6
节，第 158 页）可从工厂获得。
3.7.1 PCB 单传送导轨和灵活的 PCB 双传送导轨
3.7.1.1 PCB 单传送导轨的结构
3

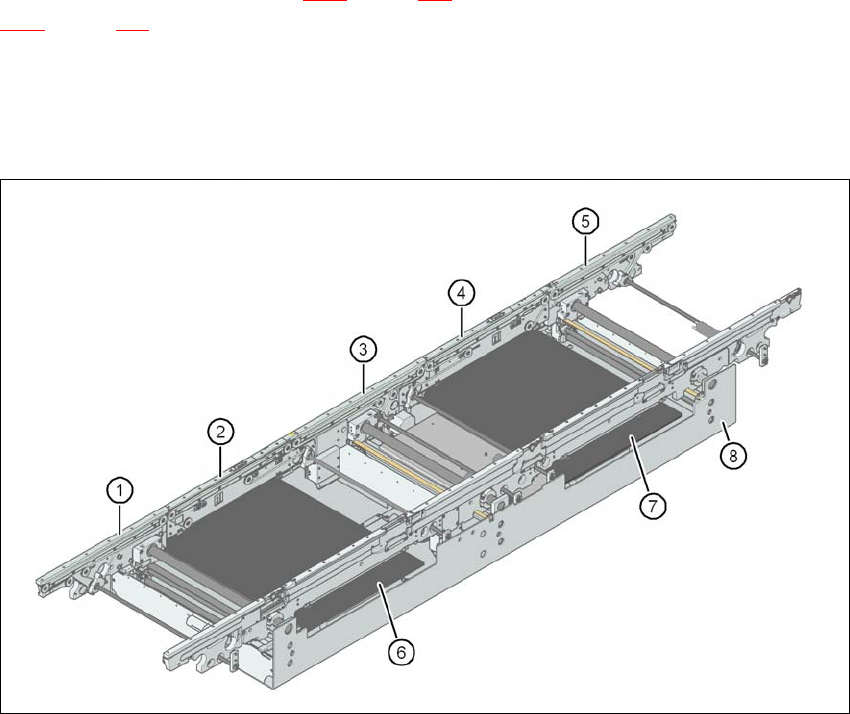

图
3.7 - 1 PCB
单传送导轨的结构
(1) 输入传送导轨
(2) 处理传送导轨 1
(3) 中间传送导轨
(4) 处理传送导轨 2
(5) 输出传送导轨
(6) 升降台 1
(7) 升降台 2
(8) 装配料盘
3 贴片机的技术数据 用户手册 SIPLACE X 系列
3.7 PCB 传送导轨系统 源自软件版本 SR.70x.xx 2011 年 1 月中文版
150
3.7.1.2 灵活的 PCB 双传送导轨的结构
灵活的双传送导轨有两条传送轨道，它们在电气上和机械上是互相独立的。
3

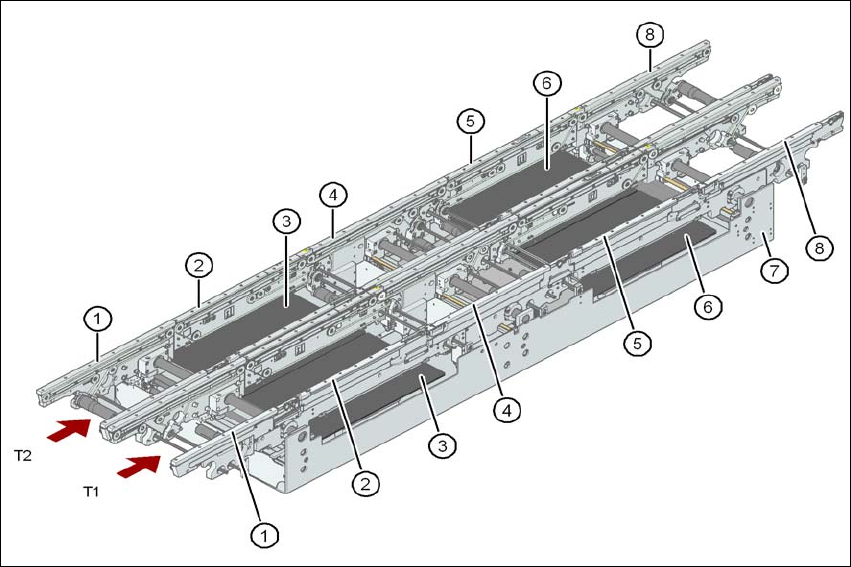

图
3.7 - 2 PCB
双传送导轨的结构
(1) 输入传送导轨
(2) 处理传送导轨 1
(3) 升降台 1
(4) 中间传送导轨
(5) 处理传送导轨 2
(6) 升降台 2
(7) 装配料盘
(8) 输出传送导轨
T1 传送轨道 1
T2 传送轨道 2
3.7.1.3 说明
PCB 传送导轨经设计可分为五部分：单传送导轨、处理传送导轨 1、中间传送导轨、处理传送导
轨 2 和输出传送导轨。 如果需要更短的等待时间，则可以将输入传送导轨、中间传送导轨和输出
传送导轨这三个区域作为 PCB 的缓冲区。
