用户手册 SIPLACE X 系列 3 贴片机的技术数据 源自软件版本 SR.70x.xx 2011 年 1 月中文版 3.8 视像系统 167 3.8.4 静止 P&P 元件照相机 （ 33 型， 55 x 45 ，数字） 3.8.4.1 结构 3 图 3.8 - 5 元件照相机 （静止， P&P ， 33 型， 55 x 45 ，数字）的结构 3.8.4.2 技术数据 3 (1) 带照相机和照相机放大器的 照相机安装…
3 贴片机的技术数据 用户手册 SIPLACE X 系列
3.8 视像系统 源自软件版本 SR.70x.xx 2011 年 1 月中文版
166
3.8.3 C&P 元件照相机 （30 型， 27 x 27，数字）
3.8.3.1 结构
3
图
3.8 - 4 C&P
元件照相机 （
30
型，
27 x 27
，数字）
(1) 元件照相机镜头和照明
(2) 照相机放大器
(3) 照明控制部件
3.8.3.2 技术数据
3
元件尺寸 0.3 x 0.3 毫米 ² 至 27 x 27 毫米 ²
元件范围 01005
a
至 27 x 27 毫米 ?
PLCC, SO, QFP，TSDP，SOT，MELF，CHIP，IC BGA
最小管脚间距 0.3 毫米
最小管脚宽度 0.15 毫米
最小球面间距 小于 18 x 18 毫米 ² 的元件为 0.25 毫米
大于或等于 18 x 18 毫米 ² 的元件为 0.35 毫米
最小球面管脚直径 小于 18 x 18 毫米 ² 的元件为 0.14 毫米
大于或等于 18 x 18 毫米 ² 的元件为 0.2 毫米
视场 32 x 32 毫米 ²
照明方法 前方照明 （5 级，可按需要编程）
a) 01005 元件： 29 型照相机将于 2009 年 11 月上市
用户手册 SIPLACE X 系列 3 贴片机的技术数据
源自软件版本 SR.70x.xx 2011 年 1 月中文版 3.8 视像系统
167
3.8.4 静止 P&P 元件照相机 （33 型， 55 x 45，数字）
3.8.4.1 结构
3
图
3.8 - 5

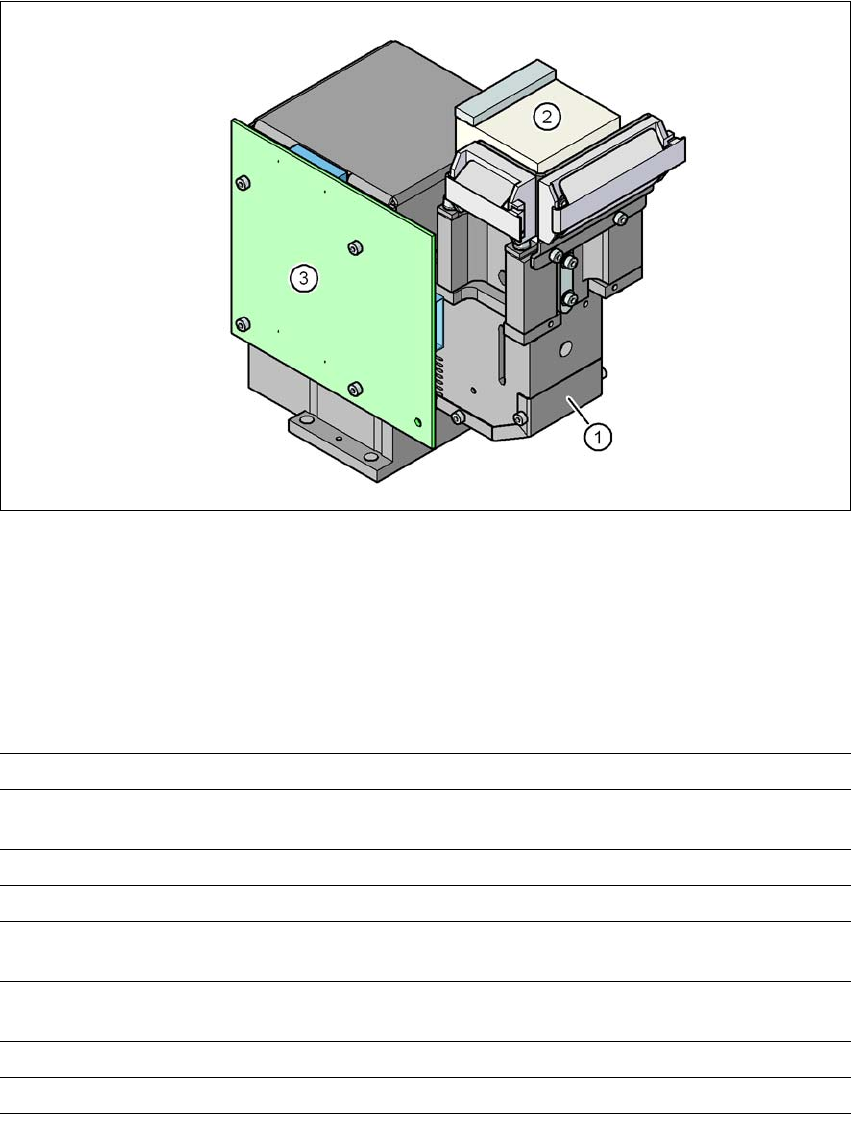

元件照相机 （静止，
P&P
，
33
型，
55 x 45
，数字）的结构
3.8.4.2 技术数据
3
(1) 带照相机和照相机放大器的
照相机安装孔
(2) 玻璃板 - 在照明和镜头上方
元件尺寸 0.5 x 0.5 毫米 ² 至 55 x 45 毫米 ²
元件范围 0402、 MELF、 SO、 PLCC、 QFP、电解质电容器和 BGA
最小管脚间距 0.3 毫米
最小管脚宽度 0.15 毫米
最小球面间距 0.35 毫米
最小球面管脚直径 0.2 毫米
视场 65 x 50 毫米 ²
照明方法 前方照明 （6 级，可按需要编程）
3 贴片机的技术数据 用户手册 SIPLACE X 系列
3.8 视像系统 源自软件版本 SR.70x.xx 2011 年 1 月中文版
168
3.8.5 PCB 照相机 （34 型，数字）
3.8.5.1 结构
3
图
3.8 - 6 PCB
照相机 （
34
型，数字）
(1) PCB 照相机镜头和照明
(2) 照相机放大器
3.8.5.2 技术数据
3
PCB 基准点 最多 3 个 （子面板和多面板）
最多 6 个 （长印制电路板选项）（可选的 PCB 基准点是最优输
出）。
局部基准点 每个 PCB 最多 2 个 （类型可能不同）。
料库存储器 每个子面板最多 255 种基准点类型
图像分析 基于灰度值的边缘检测方法 （异常部件）
照明方法 前方照明 （3 级，可按需要编程）
每个基准点
/ 坏的基准点的检测时间
20 毫秒 - 200 毫秒
视场 5.78 x 5.78 毫米 ²
聚焦板距离 28 毫米
