3 贴片机的技术数据 用户手册 SIPLACE X 系列 3.8 视像系统 源自软件版本 SR.70x.xx 2011 年 1 月中文版 168 3.8.5 PCB 照相机 （ 34 型，数字） 3.8.5.1 结构 3 图 3.8 - 6 PCB 照相机 （ 34 型，数字） (1) PCB 照相机镜头和照明 (2) 照相机放大 器 3.8.5.2 技术数据 3 PCB 基准点 最多 3 个 （子面板和多面板） 最多 6 个 （长印制…
用户手册 SIPLACE X 系列 3 贴片机的技术数据
源自软件版本 SR.70x.xx 2011 年 1 月中文版 3.8 视像系统
167
3.8.4 静止 P&P 元件照相机 （33 型， 55 x 45，数字）
3.8.4.1 结构
3

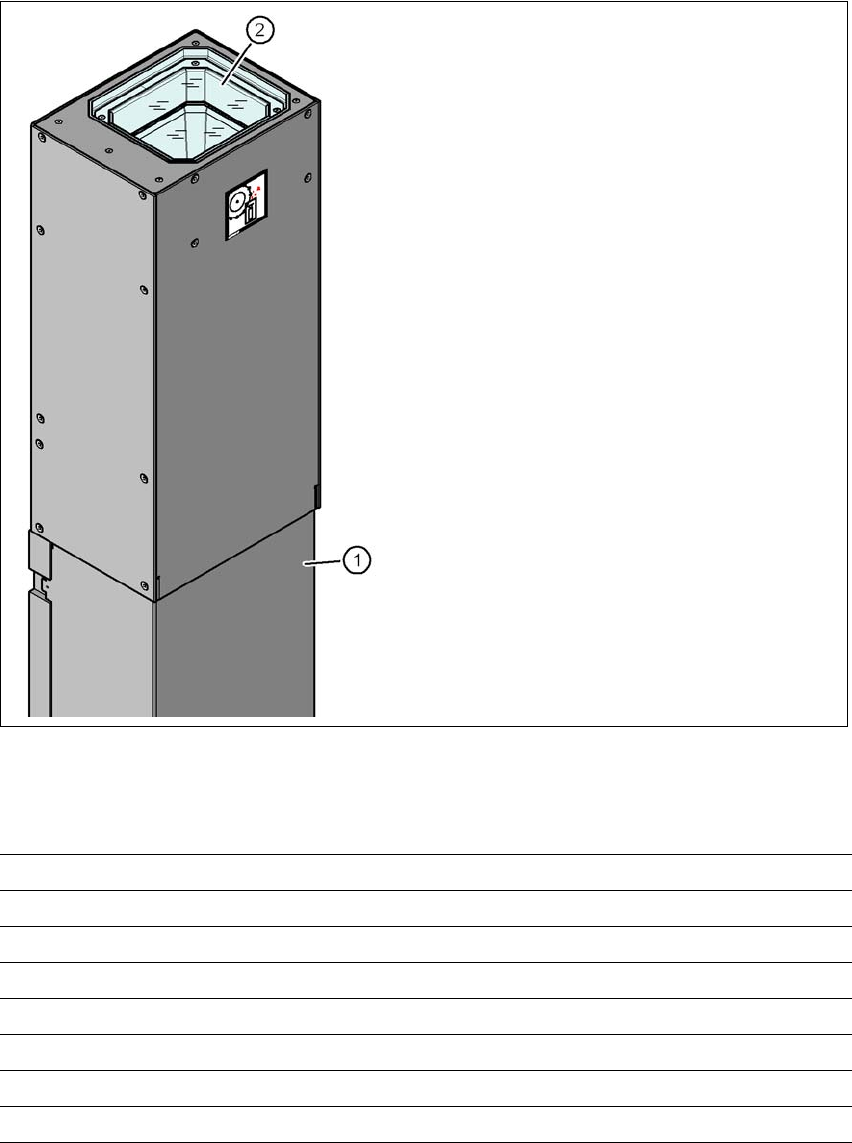

图
3.8 - 5
元件照相机 （静止，
P&P
，
33
型，
55 x 45
，数字）的结构
3.8.4.2 技术数据
3
(1) 带照相机和照相机放大器的
照相机安装孔
(2) 玻璃板 - 在照明和镜头上方
元件尺寸 0.5 x 0.5 毫米 ² 至 55 x 45 毫米 ²
元件范围 0402、 MELF、 SO、 PLCC、 QFP、电解质电容器和 BGA
最小管脚间距 0.3 毫米
最小管脚宽度 0.15 毫米
最小球面间距 0.35 毫米
最小球面管脚直径 0.2 毫米
视场 65 x 50 毫米 ²
照明方法 前方照明 （6 级，可按需要编程）
3 贴片机的技术数据 用户手册 SIPLACE X 系列
3.8 视像系统 源自软件版本 SR.70x.xx 2011 年 1 月中文版
168
3.8.5 PCB 照相机 （34 型，数字）
3.8.5.1 结构
3

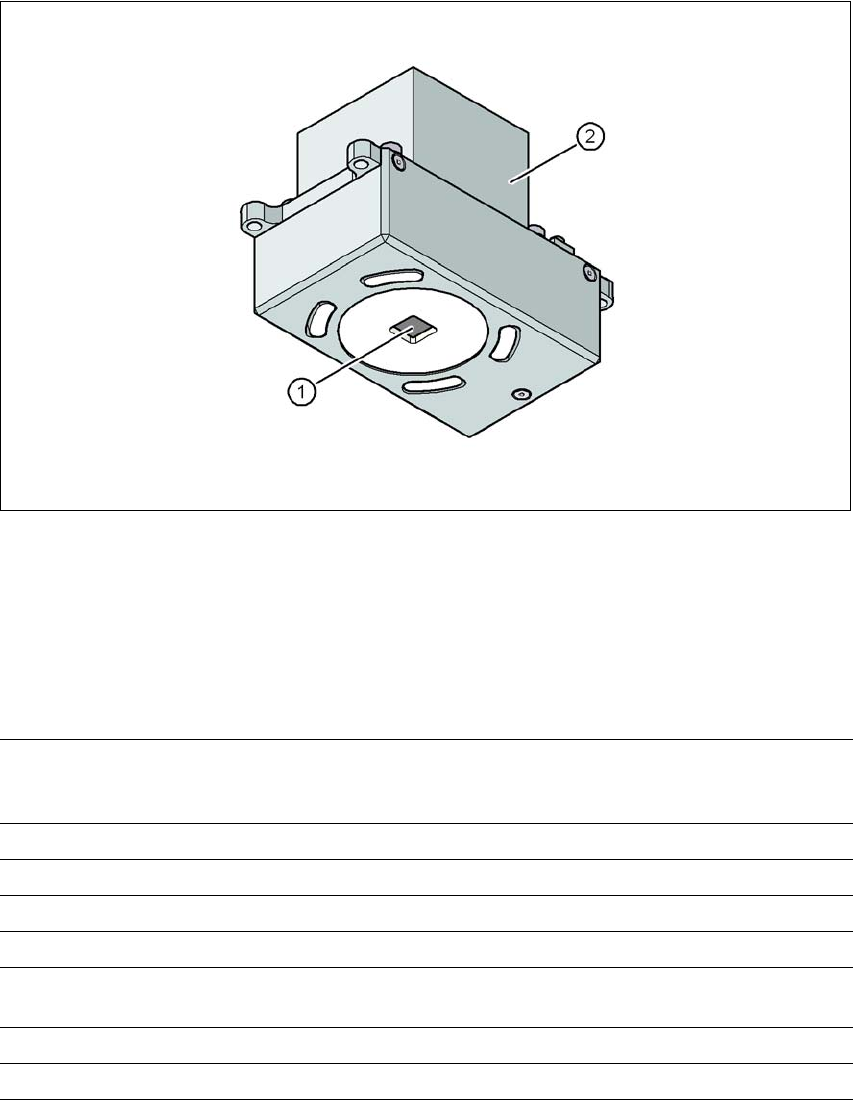

图
3.8 - 6 PCB
照相机 （
34
型，数字）
(1) PCB 照相机镜头和照明
(2) 照相机放大器
3.8.5.2 技术数据
3
PCB 基准点 最多 3 个 （子面板和多面板）
最多 6 个 （长印制电路板选项）（可选的 PCB 基准点是最优输
出）。
局部基准点 每个 PCB 最多 2 个 （类型可能不同）。
料库存储器 每个子面板最多 255 种基准点类型
图像分析 基于灰度值的边缘检测方法 （异常部件）
照明方法 前方照明 （3 级，可按需要编程）
每个基准点
/ 坏的基准点的检测时间
20 毫秒 - 200 毫秒
视场 5.78 x 5.78 毫米 ²
聚焦板距离 28 毫米
用户手册 SIPLACE X 系列 3 贴片机的技术数据
源自软件版本 SR.70x.xx 2011 年 1 月中文版 3.8 视像系统
169
3.8.5.3 基准点标准
3
3.8.5.4 墨点标准
3
定位 2 个基准点
定位 3 个基准点
X 轴 /Y 轴位置，旋转角度，平均 PCB 扭曲
另外：X 轴和 Y 轴方向单独的剪切、扭曲
基准点形状 合成基准点：圆环形、十字形、正方形、长方形、菱形、圆形、
正方形和矩形轮廓、双十字形
任意图案
基准点表面
铜
锡
不抗氧化和焊接
结构宽度卷曲 ≤ 1/10，都与环境形成很好对比
合成基准点的尺寸
最小 X/Y 尺寸 （圆环形和长方形）：
最小 X/Y 尺寸 （环形和长方形）：
最小 X/Y 尺寸 （十字形）：
最小 X/Y 尺寸 （双十字形）：
最小 X/Y 尺寸 （菱形）：
最小支架宽度 （环形和长方形）：
最小条宽度 / 条距离 （十字形和双十字形）：
最大 X/Y 尺寸 （所有基准点形状）：
最大条宽度 （十字形和双十字形）：
最小公差 （一般）：
最大公差 （一般）：
0.25 毫米
0.3 毫米
0.3 毫米
0.5 毫米
0.35 毫米
0.1 毫米
0.1 毫米
3 毫米
1.5 毫米
标准尺寸的 2%
标准尺寸的 20%
图案尺寸
最小尺寸
最大尺寸
0.5 毫米
3 毫米
基准点环境 如果搜索区域没有相似的基准点结构，则没有必要参考基准点
周围的间隙。
方法 - 合成基准点识别方法
- 平均灰度值
- 直方图方法
- 模板匹配
基准点形状和尺寸 /合成基准点
结构
其他方法
有关合成基准点的尺寸，
请参见第 3.8.5.3
节基准点标准，第 169 页。
最小 0.3 毫米
最大 5 毫米
覆盖材料 好的覆盖
识别时间 取决于方法： 20 毫秒 - 0.2 秒
