用户手册 SIPLACE X 系列 3 贴片机的技术数据 源自软件版本 SR.70x.xx 2011 年 1 月中文版 3.9 X 供料器组件 173 3.9.1.6 SIPLACE X 系列料带供料器组件的 设计 下列两图展示了 X 系列料带供料器组件的设计 （参照 8 mm X 料带供料器组件） 。 3 图 3.9 - 1 8 mm X 料带供料器组件 - 前视图 (1) 锁定滚轮 （料台的锁定插销可通过锁定滚轮将供料器组件锁定 在…
3 贴片机的技术数据 用户手册 SIPLACE X 系列
3.9 X 供料器组件 源自软件版本 SR.70x.xx 2011 年 1 月中文版
172
3
凸出料带袋顶部边缘的任何边缘的最大高度均为小于等于 3 毫米。由于供料器组件没有任何抬起
的盖板，而且牢牢地固定在了料台上，最大程度地降低了碰撞的危险。
料带供料器组件
供料器组件宽度
（毫米）
元件料台上必需填充的供料器组件位置
8 mm X 10.8 1
2x8 mm X 22.9 2
12 mm X 22.6 2
16 mm X 34.4 3
24 mm X 34.4 3
32 mm X 46.2 4
44 mm X 58.0 5
56 mm X 69.8 6
72 mm X 81.6 7
88 mm X 105.2 9
用户手册 SIPLACE X 系列 3 贴片机的技术数据
源自软件版本 SR.70x.xx 2011 年 1 月中文版 3.9 X 供料器组件
173
3.9.1.6 SIPLACE X 系列料带供料器组件的设计
下列两图展示了 X 系列料带供料器组件的设计 （参照 8 mm X 料带供料器组件）。
3

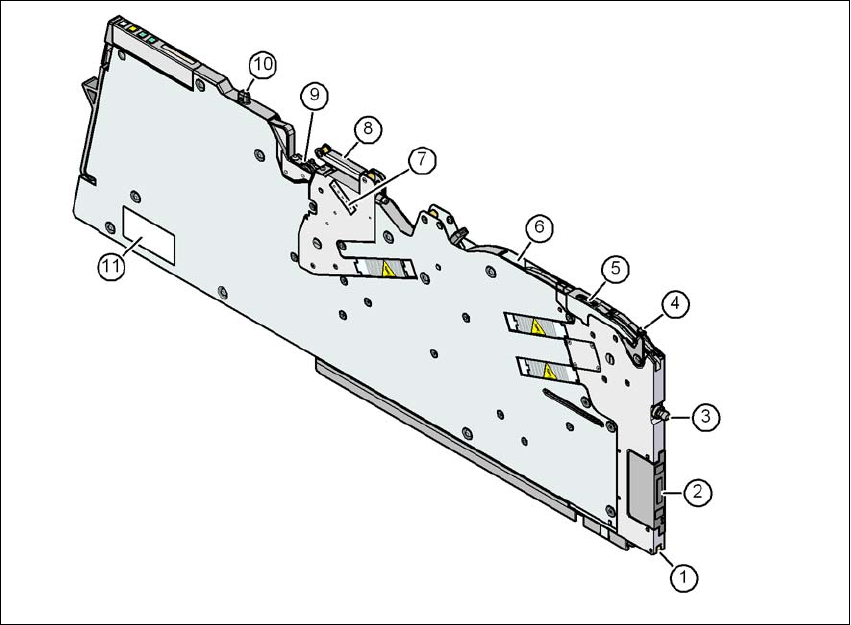

图
3.9 - 1 8 mm X
料带供料器组件
-
前视图
(1) 锁定滚轮 （料台的锁定插销可通过锁定滚轮将供料器组件锁定在末端位置。）
(2) EDIF （能量和数据接口）
(3) “前”对中销
(4) 抬升拾取窗口以便装入和拆除元件料带的控制杆
(5) 拾取窗口
(6) 料带导槽出口
(7) 设置封带的张力
(8) 封料带摇杆
(9) 封料带包装轮
(10)“后”对中销
(11) 铭牌
3 贴片机的技术数据 用户手册 SIPLACE X 系列
3.9 X 供料器组件 源自软件版本 SR.70x.xx 2011 年 1 月中文版
174
3
图
3.9 - 2 8 mm X
料带供料器组件
-
后视图
(1) 带料带弹簧的料带导槽入口
(2) 封料带容器上的盖板
(3) 用于切割封料带的集成刀片
(4) 移除柄，已啮合
(5) 操作员面板
(6) 封料带封装设备的驱动马达
(7) 料带传送导轨的驱动马达
(8) 用于拆除元件的旋转阀
(9) 前滑动导轨
(10) 后滑动导轨
(11) 拾取位置的图形显示 （与元件尺寸相关）
