用户手册 SIPLACE X 系列 3 贴片机的技术数据 源自软件版本 SR.70x.xx 2011 年 1 月中文版 3.9 X 供料器组件 175 3.9.2 SIPLACE X 系列供料器组件的技术数据 下列页面列出了 X 系列供料器组件的图片和相 关技术数据。 3.9.2.1 8 mm X 料带供料器组件 3 图 3.9 - 3 8 mm X 料带供料器组件 3 8 mm X 料带供料器组件 部件号 00141270-xx 8 …
3 贴片机的技术数据 用户手册 SIPLACE X 系列
3.9 X 供料器组件 源自软件版本 SR.70x.xx 2011 年 1 月中文版
174
3
图
3.9 - 2 8 mm X
料带供料器组件
-
后视图
(1) 带料带弹簧的料带导槽入口
(2) 封料带容器上的盖板
(3) 用于切割封料带的集成刀片
(4) 移除柄，已啮合
(5) 操作员面板
(6) 封料带封装设备的驱动马达
(7) 料带传送导轨的驱动马达
(8) 用于拆除元件的旋转阀
(9) 前滑动导轨
(10) 后滑动导轨
(11) 拾取位置的图形显示 （与元件尺寸相关）
用户手册 SIPLACE X 系列 3 贴片机的技术数据
源自软件版本 SR.70x.xx 2011 年 1 月中文版 3.9 X 供料器组件
175
3.9.2 SIPLACE X 系列供料器组件的技术数据
下列页面列出了 X 系列供料器组件的图片和相关技术数据。

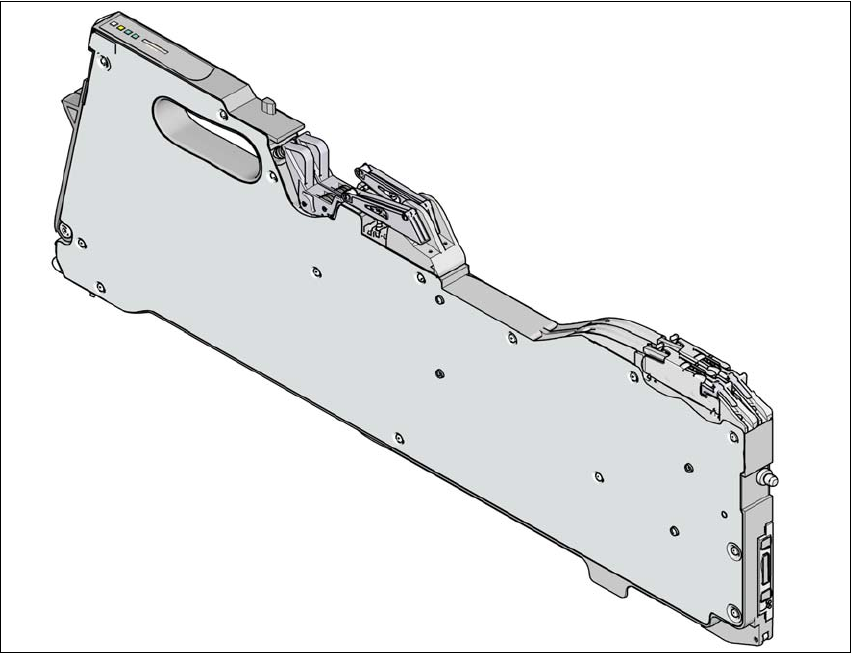

3.9.2.1 8 mm X 料带供料器组件
3
图
3.9 - 3 8 mm X
料带供料器组件
3
8 mm X 料带供料器组件 部件号 00141270-xx
8 mm X 料带供料器组件 （带接合传感器） 部件号 00141290-xx
宽度 10.8 毫米
已填充的供料器组件位置
1
传送导轨增量 1 毫米 / 2 毫米 / 4 毫米 / 8 毫米
元件料带更换时间 < 45 秒
贴片机上预设供料器组件的更换时间 ≤ 8 秒
3 贴片机的技术数据 用户手册 SIPLACE X 系列
3.9 X 供料器组件 源自软件版本 SR.70x.xx 2011 年 1 月中文版
176
3.9.2.2 2x8 mm X 料带供料器组件
3
图
3.9 - 4 2x8 mm X
料带供料器组件
3
2x8 mm X 料带供料器组件 部件号 00141269-xx
2x8 mm X 料带供料器组件 （带接合传感器） 部件号 00141289-xx
宽度 22.9 毫米
已填充的供料器组件位置
2
传送导轨增量 1 毫米 / 2 毫米 / 4 毫米 / 8 毫米
每个元件料带的更换时间 < 45 秒
贴片机上预设供料器组件的更换时间 ≤ 8 秒
