3 贴片机的技术数据 用户手册 SIPLACE X 系列 3.9 X 供料器组件 源自软件版本 SR.70x.xx 2011 年 1 月中文版 184 3.9.2.10 88 mm X 料带供料器组件 3 图 3.9 - 12 88 mm X 料带供料器组件 3 3 3 88 mm X 料带供料器组件 部件号 00141278-xx 88 mm X 料带供料器组件 （带接合传感器） 部件号 0014129 8-xx 宽度 105.2 毫…
用户手册 SIPLACE X 系列 3 贴片机的技术数据
源自软件版本 SR.70x.xx 2011 年 1 月中文版 3.9 X 供料器组件
183
3.9.2.9 72 mm X 料带供料器组件
3
图
3.9 - 11 72 mm X
料带供料器组件
3
3
3
72 mm X 料带供料器组件 部件号 00141277-xx
72 mm X 料带供料器组件 （带接合传感器） 部件号 00141297-xx
宽度
81.6
已填充的供料器组件位置
7
传送导轨增量 从 4 毫米到 80 毫米
（以 4 毫米为一个增量单位）
元件料带更换时间 < 45 秒
贴片机上预设供料器组件的更换时间 ≤ 8 秒
3 贴片机的技术数据 用户手册 SIPLACE X 系列
3.9 X 供料器组件 源自软件版本 SR.70x.xx 2011 年 1 月中文版
184

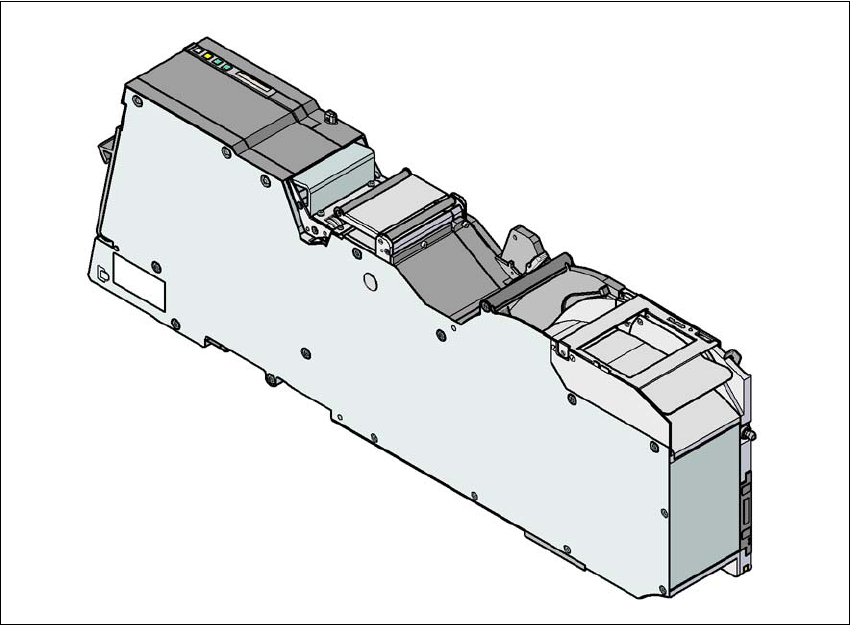

3.9.2.10 88 mm X 料带供料器组件
3
图
3.9 - 12 88 mm X
料带供料器组件
3
3
3
88 mm X 料带供料器组件 部件号 00141278-xx
88 mm X 料带供料器组件 （带接合传感器） 部件号 00141298-xx
宽度 105.2 毫米
已填充的供料器组件位置
9
传送导轨增量 从 4 毫米到 96 毫米
（以 4 毫米为一个增量单位）
元件料带更换时间 < 45 秒
贴片机上预设供料器组件的更换时间 ≤ 8 秒
用户手册 SIPLACE X 系列 3 贴片机的技术数据
源自软件版本 SR.70x.xx 2011 年 1 月中文版 3.9 X 供料器组件
185
3.9.3 X 轴线性浸渍装置 (LDU X)
部件号 00117011-xx 用于焊剂的线性浸渍组件 / LDU-X
部件号浸渍板见第 3.9.3.5
节，第 187 页
3
图
3.9 - 13
线性浸渍装置
(LDU X)
(1) LDU X
(2) 浸渍板
(3) 焊剂盒
(4) 显示面板 （每个 4 行， 20 个字符）
(5) 带 6 个薄膜键的操作员面板
(6) 状态显示 LED
(7) Emergency Stop （急停）按钮
3.9.3.1 说明
使用 X 轴线性浸渍装置 （图 3.9 - 13 中的 1），可以通过焊剂浸润倒装片和 CSP 元件。 焊剂盒
（图 3.9 - 13
中的 3）将通过在浸渍板 （图 3.9 - 13 中的 2）上的线性移动来滑动，并在浸渍板
减缓时采用确定厚度的焊剂。 使用焊剂浸润元件的参数见 SIPLACE Pro。 元件将被浸润，然后焊
剂层将获得更新。 此顺序确保了元件可以持续处理。
