3.9.5.1 说明
有了能量和数据接口，X 供料器组件将可以在贴片机和安装区域之外使用。 此接口含有 omega 剖
面的铝制机架 （图 3.9 - 15
中的 7，第 190 页）构成，可用于固定和引导供料器组件。 供料器组
件可与 X 料车一样，通过滑板放到 omega 剖面上，并且可以向前推，直到供料器的前对中销完
全进入定位孔 （图 3.9 - 15
中的 9，第 190 页）。 锁定插销 （图 3.9 - 15 中的 8，第 190 页）会
将供料器组件锁定在此位置。 若要拆除供料器组件，只需按下松开按钮即可 （图
3.9 - 15
中的 1，第 190 页）。 按下锁定插销 （图 3.9 - 15 中的 8，第 190 页），然后松开供料器
组件。 折叠支脚 （图 3.9 - 15
中的 6，第 190 页）可固定能量和数据接口的位置，尤其是对于较
宽的供料器组件。
电子外壳 （图 3.9 - 15
中的 5，第 190 页）内有能量和数据接口的电子控制装置。 操作员面板
（图 3.9 - 15
中的 2，第 190 页）含有启动和停止按钮和两个状态显示灯 LED。 与 PC 之间的通讯
将通过数据电缆（图 3.9 - 15
中的 3，第 190 页）来完成。 电源电缆（图 3.9 - 15 中的 4，第 190
页）将连接到所提供的电源装置上。
3.9.5.2 使用
能量和数据接口可用来检查、维护和维修 X 供料器组件。 此外，它还可以用于 PCB 生产的提前安
装。 在这种情况下，能量和数据接口将固定到基板（图 3.9 - 19
中的 10，第 196 页）上。 线圈支
持器 （图 3.9 - 19
中的 11，第 196 页）也将安装到基板上。 在插入元件料带时，您可以检查或重
新设置增量、拾取位置和传送导轨速度。 详细的用户手册介绍了此接口和必要维护工作的使用方
法。
3.9.5.3 产品交付
- 单插槽 EDIF
a
- 电源，交流 100 - 120 / 200 - 240 V，直流 +30V， 4.3 A
- 基板 （带线圈组）
- 用户手册
a) EDIF = 能量和数据接口
3 贴片机的技术数据 用户手册 SIPLACE X 系列
3.9 X 供料器组件 源自软件版本 SR.70x.xx 2011 年 1 月中文版
194
3.9.6 SIPLACE X 系列料车的华夫盘固定器
部件号 00141285-xx 华夫盘固定器， X 系列
3
图
3.9 - 18

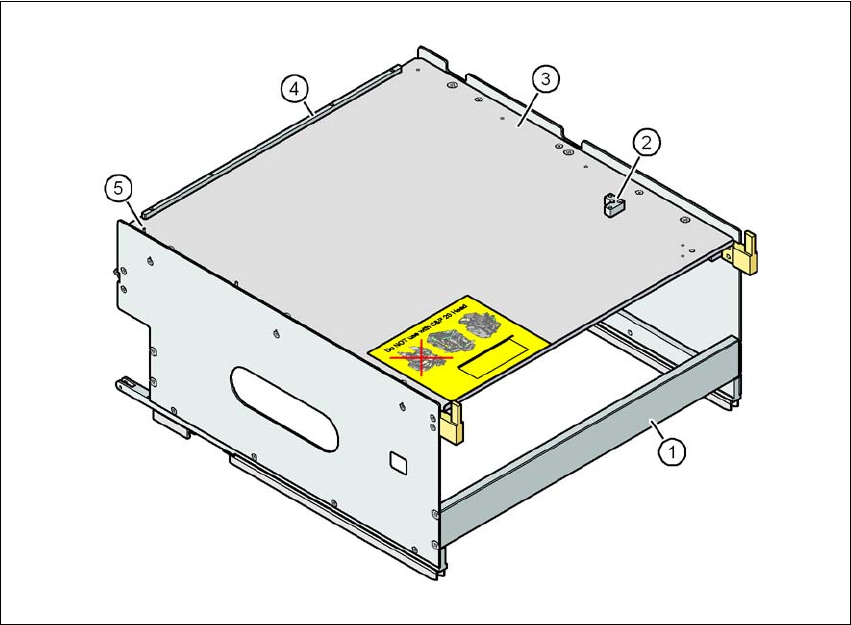

华夫盘固定器
(1) SIPLACE X 系列华夫盘固定器
(2) 第二个 JEDEC 华夫盘的保持架
(3) 华夫盘托盘
(4) JEDEC 华夫盘的停止杆
(5) 定位销 - JEDEC 华夫盘的零点
3
单独安装的 JEDEC 华夫盘或华夫盘吸嘴盘可以使用磁铁固定到华夫盘托盘上。 如果安装了两个
JEDEC 华夫盘，则必须使用锁定轨和保持轨对其进行固定，如用于 MTC 上的华夫盘托盘。
部件： 部件号：
磁铁 00316593-xx
JEDEC 托盘的锁定轨和保持轨 00372615-xx
用户手册 SIPLACE X 系列 3 贴片机的技术数据
源自软件版本 SR.70x.xx 2011 年 1 月中文版 3.9 X 供料器组件
195
3.9.6.1 技术数据
3
3.9.6.2 每个位置和贴片机的华夫盘数量
3.9.6.3 在 X 系列料车上使用华夫盘固定器
-> 将固定器的两个前滑动导轨（图 3.9 - 19 中的 1，第 196 页）置于插入辅助装置（图 3.9 - 19
中的 6，第 196
页）上。
-> 将固定器沿着导轨剖面前推动（图 3.9 - 19
中的 7，第 196 页）。 固定器将通过其前 (1) 和后
滑动导轨 （图 3.9 - 19
中的 2，第 196 页），沿着导轨剖面滑动。
-> 小心地推动固定器，直到两个 “前”对中销 （图 3.9 - 19
中的 4，第 196 页）完全进入对中
孔（图 3.9 - 19
中的 10，第 196 页）看不见为止。
-> 观察固定器上的两个 “后”对中销 （图 3.9 - 19
中的 3，第 196 页）。 这两个对中销必须轻
松地滑入对中杆的凹槽 （图 3.9 - 19
中的 8，第 196 页）。
-> 当固定器位于停止位置时，锁定杆 （图 3.9 - 19
中的 9，第 196 页）将与固定器上的锁定滚
轮 (5) 啮合。
3
华夫盘固定器可以通过用户界面进行锁定和释放。 因此，可以在贴片期间更换固定器。
警告 3
请按照安全说明处理基于金属粉末的电容器，见第 2.6.5.1 节，第 83 页。
尺寸 （长 x 宽 x 高） 429 毫米 x 376 毫米 x 200 毫米
元件料台上填充的位置 32 个位置
a
a) X 供料器组件可以定位于其他 8 个位置。 如果使用了锁定轨和保持轨，一侧凸出的固定杆会将可用的位置减
少到 6 个。
X 系列贴片机上的定位选项 位置 2 和 4
软件
贴片机软件 SR.601.xx 或更新版本
编程系统 SIPLACE Pro 3.0 甚至更新版本
贴片头的范围 TwinStar， CPP
贴片机 位置 2 位置 4
X4 1 1
X3 2 1
X2 2 2
