用户手册 SIPLACE X 系列 3 贴片机的技术数据 源自软件版本 SR.70x.xx 2011 年 1 月中文版 3.10 SIPLACE X 系列料车 197 3.10 SIPLACE X 系列料车 部件号 001 19722-xx SIPLACE X 系列料车 SIPLACE X 系列贴片机最多可装载四个 SIPLACE X 系列料车 位置编号如下图所示。 3 图 3.10 - 1 料车位置， SIPLACE X 系列 (1)…
3 贴片机的技术数据 用户手册 SIPLACE X 系列
3.9 X 供料器组件 源自软件版本 SR.70x.xx 2011 年 1 月中文版
196
3

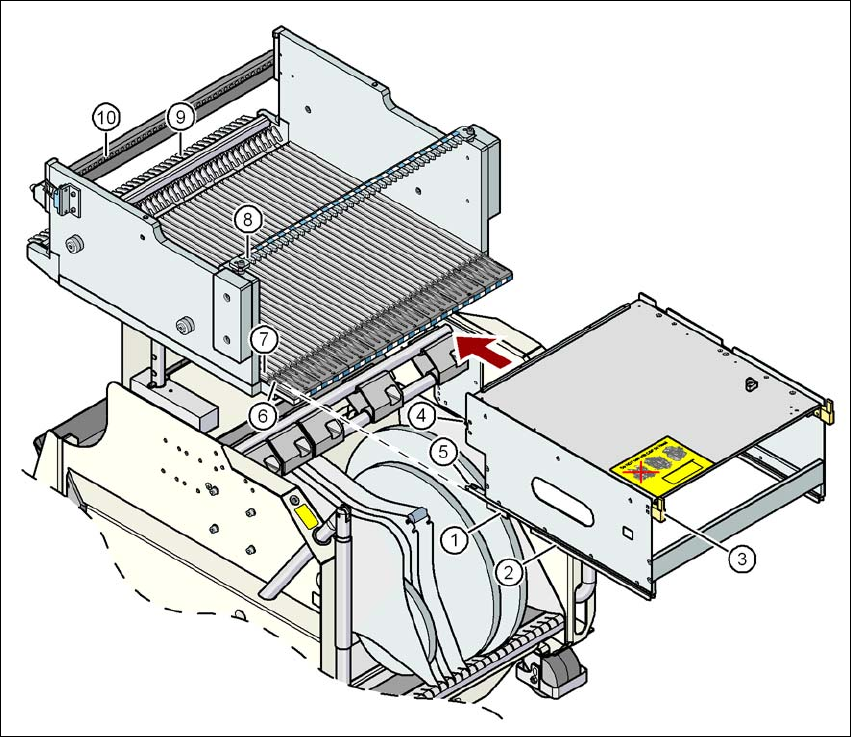

图
3.9 - 19
插入
SIPLACE X
系列料车的华夫盘固定器
3
(1) 前滑动导轨 (6) 插入辅助装置
(2) 后滑动导轨 (7) 滑杆 （omega 剖面）
(3) “后”对中销 (8) 对中杆上用于固定 “后”对中销的凹槽
(4) “前”对中销 (9) 锁定插销
(5) 锁定滚轮 (10) 元件料台上用于固定 “前”对中销的对中孔
用户手册 SIPLACE X 系列 3 贴片机的技术数据
源自软件版本 SR.70x.xx 2011 年 1 月中文版 3.10 SIPLACE X 系列料车
197
3.10 SIPLACE X 系列料车
部件号 00119722-xx SIPLACE X 系列料车
SIPLACE X 系列贴片机最多可装载四个 SIPLACE X 系列料车
位置编号如下图所示。
3
图
3.10 - 1
料车位置，
SIPLACE X
系列
(1) 位置 1
(2) 位置 2
(3) 位置 3
(4) 位置 4
(T) PCB 行程方向
料车为独立组件，可在外部的安装区和供料器一起安装。也就是说，生产过程只在需要更换料车
时，才短时间中断。
3 贴片机的技术数据 用户手册 SIPLACE X 系列
3.10 SIPLACE X 系列料车 源自软件版本 SR.70x.xx 2011 年 1 月中文版
198
3
图
3.10 - 2 SIPLACE X
系列
-
料车 （带有
950
毫米高的
PCB
传送导轨）
3
(1) 导柱内 PCB 传送高度为 900、 930 和 950 毫米的孔。 如果传送导轨高度为 830 毫米，元件
料台将位于真空分配器 (2) 上。
(2) 支撑块
(3) 元件料台
(4) 用于开关料车装卸装置内安全开关的触点
