3.10.1 结构
料车主要由机箱、用于固定供料器组件的元件料台、料带容器和废料带容器组成。
3
图
3.10 - 3 SIPLACE X
系列料车，前视图和后视图
(1) 机箱
(2) 元件料台
(3) 料带容器
(4) 用于固定安装部件清单袋的槽
(5) 废料带容器
(6) 手柄
(7) 手动挡板
小心 3
-> 当您将废料带容器拉出料车时，请按照第 322
页第 5.8.2 节的安全说明进行操作。
- 只可使用手柄推动料车。
-> 如果您想要传送料车或从托盘将其升起，则使用叉车。
3 贴片机的技术数据 用户手册 SIPLACE X 系列
3.10 SIPLACE X 系列料车 源自软件版本 SR.70x.xx 2011 年 1 月中文版
200
3.10.2 说明
在标准版本中，料带容器 （图 3.10 - 3 中的 3）盛装的料盘最长可达 17 英寸 （432 毫米）。
料带容器与料车之间的左右两侧有两个 5 毫米宽的间隙 （图 3.10 - 3
中的 4，第 199 页），以供
存放安装部件清单袋。
拉式废料带容器 （图 3.10 - 3
中的 5，第 199 页）位于机箱下部。 切割下来的废料带顺着料带斜
槽下移至废料带容器，该容器在续料时必须是空的。
手柄 （图 3.10 - 3
中的 6，第 199 页）可上下折叠。
请注意 3
所有的料车、矩阵式料盘交换器或华夫盘交换器都必须安装在贴片机上，只有这样才能操作。 按
照第 83 页第 2.6.5.1 节的规定，使用干涉保护组件填充空置的位置。
3.10.3 技术数据
3
长 x 宽 727 x 592 毫米 ²
废料容器 752 x 592 毫米 ²
元件料台的高度 819.5 毫米 （适用于 830 毫米 PCB 传送导轨
高度）
889.5 毫米 （适用于 900 毫米 PCB 传送导轨
高度）
919.5 毫米 （适用于 930 毫米 PCB 传送导轨
高度）
939.5 毫米 （适用于 950 毫米 PCB 传送导轨
高度）
PCB 传送导轨高度 830 毫米 ± 15 毫米 （可选）
900 毫米 ± 15 毫米 （可选）
930 毫米 ± 15 毫米 （标准）
950 毫米 ± 15 毫米 （SMEMA 选项）
折叠手柄的高度 969 毫米
位置数目 40 （8 mm X 料带供料器组件）
重量
无供料器组件
所有位置都有供料器组件
80.4 千克
139.6 千克
料盘直径
标准
最大
最大 432 毫米 （17 英寸）
483 毫米 (19 英寸 )
用户手册 SIPLACE X 系列 3 贴片机的技术数据
源自软件版本 SR.70x.xx 2011 年 1 月中文版 3.10 SIPLACE X 系列料车
201
3.10.4 SIPLACE X 系列料车上的基准点
3

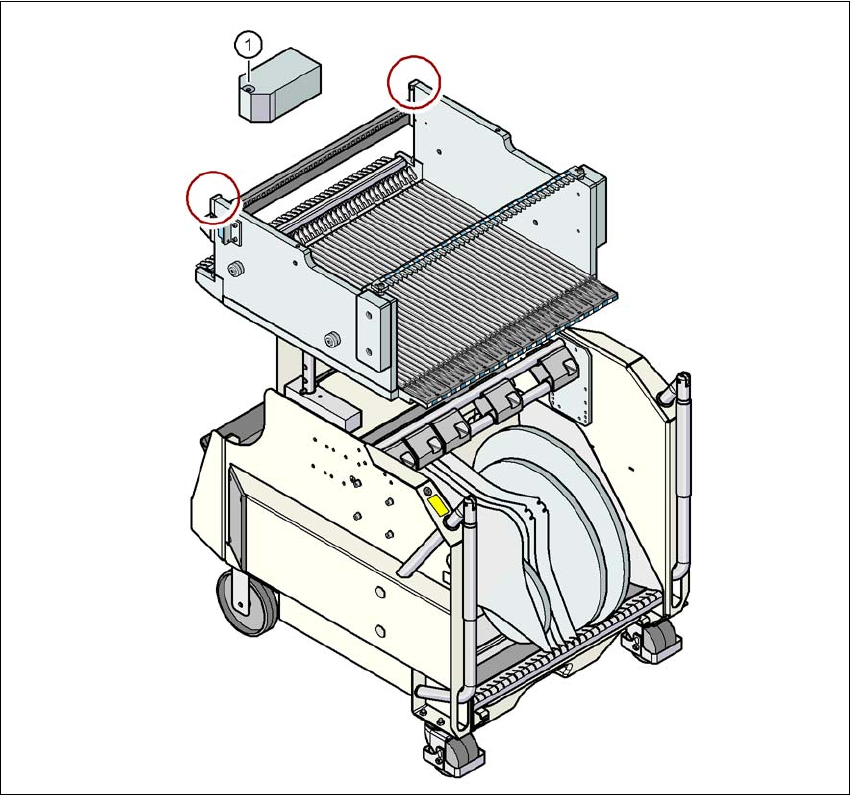

图
3.10 - 4 SIPLACE X
系列料车上的基准点
(1) 料车上的基准点
如果 SIPLACE X 系列料车已载入，则贴片机可以测量料车上的基准点。
如果元件的边缘长度低于 0.5 毫米，例如 0402 元件甚至更小的元件，则可以在拾取第一个元件之
前，使用料带袋确定该元件的位置。
