用户手册 SIPLACE X 系列 3 贴片机的技术数据 源自软件版本 SR.70x.xx 2011 年 1 月中文版 3.10 SIPLACE X 系列料车 203 3.10.6 SIPLACE X 系列元件料台 供料器组件的前滑动导轨将放置 于插入辅助装置 （图 3.10 - 6 中的 1 ） 。 在推入此滑动导轨时， 供 料器组件的滑板 （图 3.9 - 2 中的 12 和 13 ，第 174 页） 将在导轨剖面 （图 3.10 …
3 贴片机的技术数据 用户手册 SIPLACE X 系列
3.10 SIPLACE X 系列料车 源自软件版本 SR.70x.xx 2011 年 1 月中文版
202

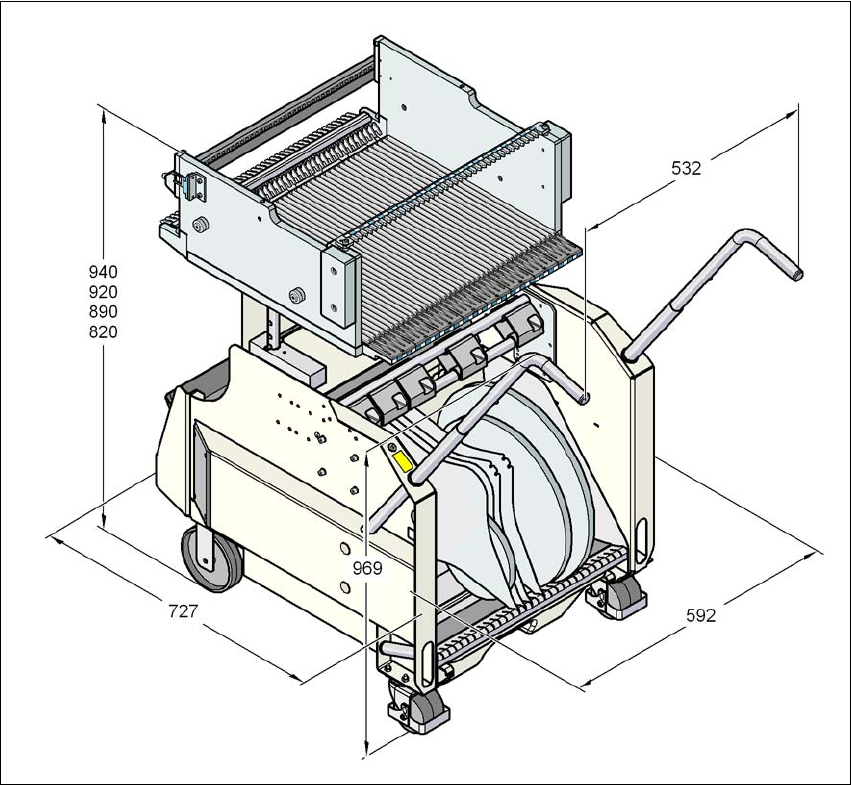

3.10.5 料车的尺寸， SIPLACE X 系列
3
图
3.10 - 5 SIPLACE X
系列料车的尺寸，所有尺寸均以毫米为单位
用户手册 SIPLACE X 系列 3 贴片机的技术数据
源自软件版本 SR.70x.xx 2011 年 1 月中文版 3.10 SIPLACE X 系列料车
203
3.10.6 SIPLACE X 系列元件料台
供料器组件的前滑动导轨将放置于插入辅助装置 （图 3.10 - 6 中的 1）。在推入此滑动导轨时，供
料器组件的滑板（图 3.9 - 2
中的 12 和 13，第 174 页）将在导轨剖面 （图 3.10 - 6 中的 2）上滑
动，直到滑到停止杆 （图 3.10 - 6
中的 4）为止。 停止杆上的对中孔 （图 3.10 - 6 中的 5）可固
定 X 供料器组件的 “前”对中销 （图 3.9 - 1
中的 4，第 173 页）。 同时，元件料台的锁定插销
（图 3.10 - 7 中的 1，第 204 页）将在供料器组件的锁定滚轮 （图 3.9 - 1 中的 1，第 173 页）上
锁定。 而供料器组件顶部的 “后”对中销 （图 3.9 - 1
中的 12，第 173 页）将插入对中杆 （图
3.10 - 6
中的 3）中的凹槽。
3
图

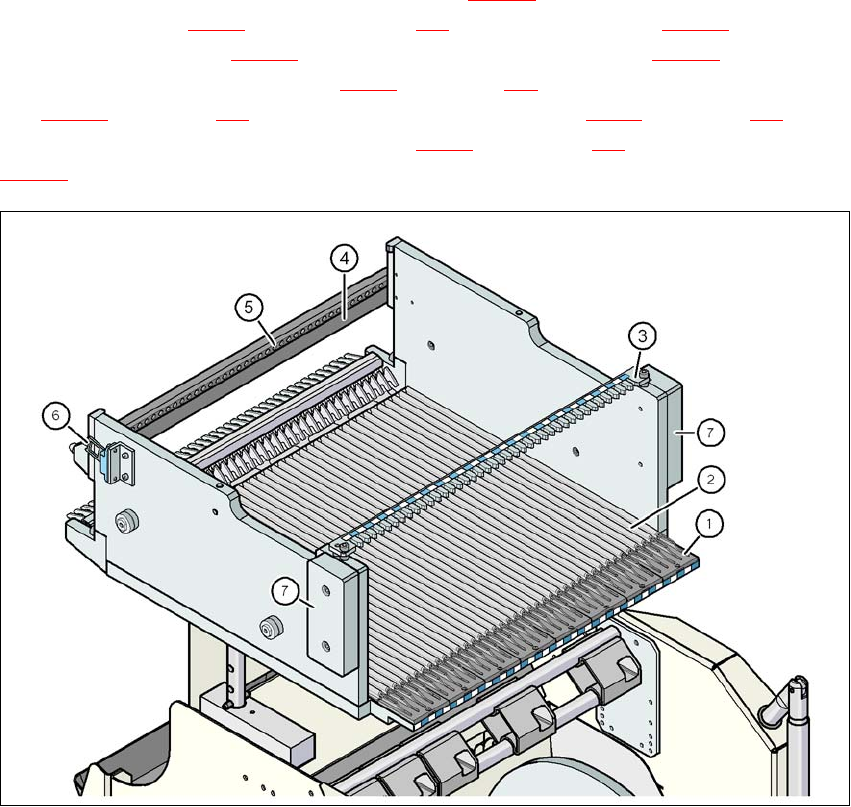

3.10 - 6 SIPLACE X
系列元件料台，后视图
(1) 插入辅助装置
(2) 导轨剖面 （Ω 剖面）
(3) 用于固定 X 供料器组件 “后”对中销的对中杆
(4) 停止杆
(5) 对中孔
(6) 用于开关 Emergency Stop （急停）电路安全开关的触点
(7) 手动挡板
3 贴片机的技术数据 用户手册 SIPLACE X 系列
3.10 SIPLACE X 系列料车 源自软件版本 SR.70x.xx 2011 年 1 月中文版
204
3
图

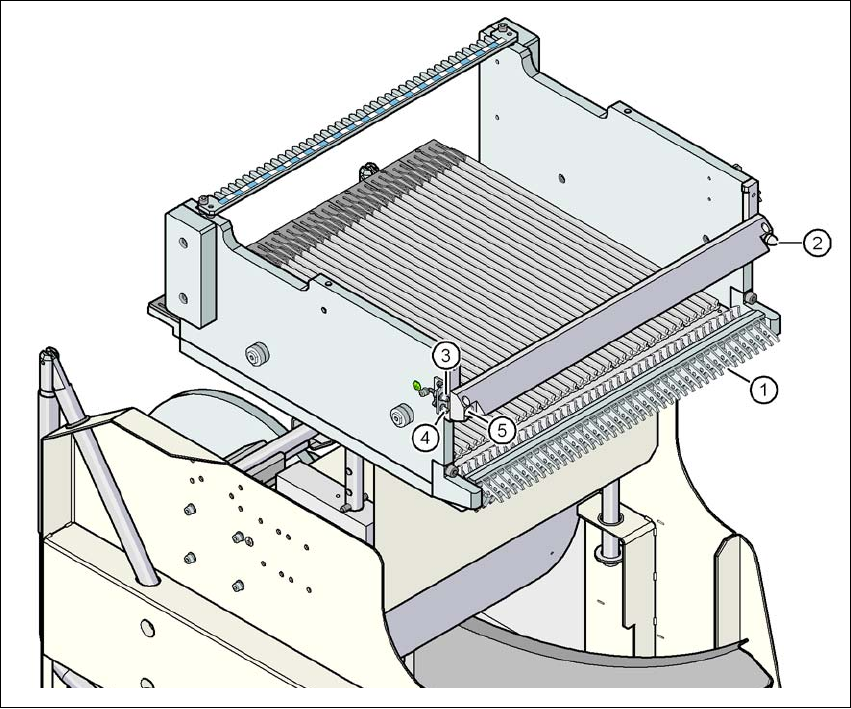

3.10 - 7 SIPLACE X
系列元件料台，前视图
(1) 锁定插销
(2) 元件料台的对中销
(3) 压缩空气连接
(4) 接地点
(5) 元件料台的对中孔
