4 安装和试运行 用户手册 SIPLACE X 系列 4.2 安装位置的基础设施 源自软件版本 SR.70x.xx 2011 年 1 月中文版 218 4.2.2 压缩空气供给 4.2.2.1 检查压缩空气供给 检查压缩空气供给是否符合规定的 贴片机规格 （见第 106 页第 3. 2 节中的表格） 。 请注意： 4 《客户场地 SMD 系统网络配置 （电气和压缩空气） 》一文中的 001914 09-xx 部分就如何 才能符 合规定的…
用户手册 SIPLACE X 系列 4 安装和试运行
源自软件版本 SR.70x.xx 2011 年 1 月中文版 4.2 安装位置的基础设施
217
-> 确保抬升贴片机时，叉子的载荷均匀分配。 在叉子和贴片机之间应有一个坚固的支承，这样
可以防止贴片机在提升时倾翻。这样做还可以防止将载荷加到贴片机的一个支脚上，以免贴
片机支脚的固定装置变形。我们建议在提升贴片机时，应另安排一人观察整个过程，确保贴
片机被叉车铲起时，不会向一侧倾翻。
4.1.5.4 运输贴片机时的注意事项
警告 4
运输贴片机时，确保
所有
支脚都已离开地面。否则，支脚会与地面摩擦，并撞上障碍物。这会损
坏贴片机机架上的支脚固定装置。
4.2 安装位置的基础设施
4.2.1 有关基座质量的建议
贴片机所在的地面应平整坚固，因为在贴片机运行时，动力会在设备安装位置产生振动。振动的
强度取决于地基的结构。如果符合地面负荷参数，则以下情况比较适宜：
- 加固混凝土屋顶结构，如生产车间的屋顶
- 加固混凝土地板，如，没有地下室的生产车间混凝土地面
- 双层地板房间，两层之间有一定的空间且地基坚固。同样的结构条件也适用于该钢筋混凝土中
间层。
4.2.1.1 贴片机重量和地面负荷
贴片机重量和单位面积的地面负荷值，见第 3.3.1 节，第 108 页。
4
4.2.1.2 振动限值
贴片机很少受地面振动的影响，尽管如此，仍应遵守以下限值。
4
4
4
参数 数值
振动速度的 third-octave 频谱值 5 - 100 Hz
v < 250 微米 / 秒
v
时间曲线上的最大值
v
最大值
< 1.5 毫米 /
秒
用户手册 SIPLACE X 系列 4 安装和试运行
源自软件版本 SR.70x.xx 2011 年 1 月中文版 4.2 安装位置的基础设施
219
4.2.2.2 贴片机上的压缩空气连接
4

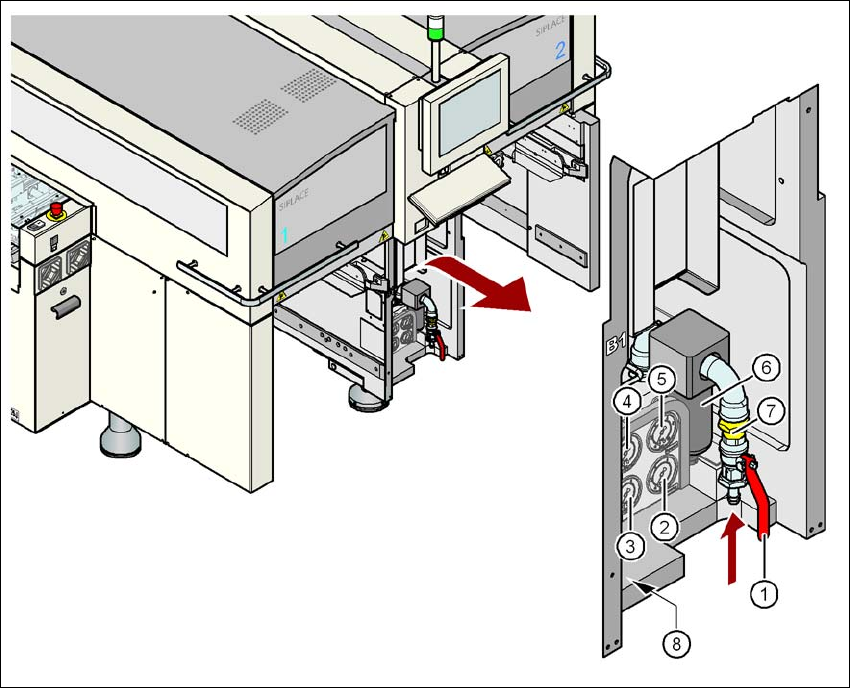

图
4.2 - 1
压缩空气线路连接
(1) “OPEN （打开）”位置上的截止阀
(2) 贴片机元件供给压力的压力计
所需压力：0.5 ± 0.025 MPa， 5 ± 0.25 bar （显示范围 0 - 0.6 MPa， 0 - 6 bar）
(3) 悬臂分布器供给压力的压力计
所需压力：0.46 ± 0.01 MPa， 4.6 ± 0.1 bar （显示范围 0 - 0.6 MPa， 0 - 6 bar）
(4) 散料盒式供料器组件供给压力的压力计
所需压力：0.25 ± 0.05 MPa， 2.5 ± 0.5 bar （显示范围 0 - 0.6 MPa， 0 - 6 bar）
(5) 输入压力的压力计
所需压力：0.5 -1.0 Mpa， 5 - 10 bar （显示范围：0 -1.0 MPa， 0 -10 bar)
(6) 压缩空气过滤器
(7) 压缩空气连接
(8) 固定气动印制电路板的六角套筒螺丝
