4 安装和试运行 用户手册 SIPLACE X 系列 4.3 安装贴片机 源自软件版本 SR.70x.xx 2011 年 1 月中文版 230 -> 确保抬升贴片机时 ，叉子的载荷均匀分配。 在叉子和 贴片机之间应有一个坚固的支承， 这样 可以防止贴片机在提升时倾翻。这 样做还可以防止将载荷加到 贴片机的一个支脚上，以免贴 片机支脚的固定装置变形。我们建 议在抬升机贴片时，应另安 排一人观察整个过程，确保贴 片机被叉车铲起时，不会…
用户手册 SIPLACE X 系列 4 安装和试运行
源自软件版本 SR.70x.xx 2011 年 1 月中文版 4.3 安装贴片机
229
4.3.4 预设 PCB 传送导轨的高度
-> 将叉车的叉子推入贴片机下，如图 4.3 - 1 所示。
4

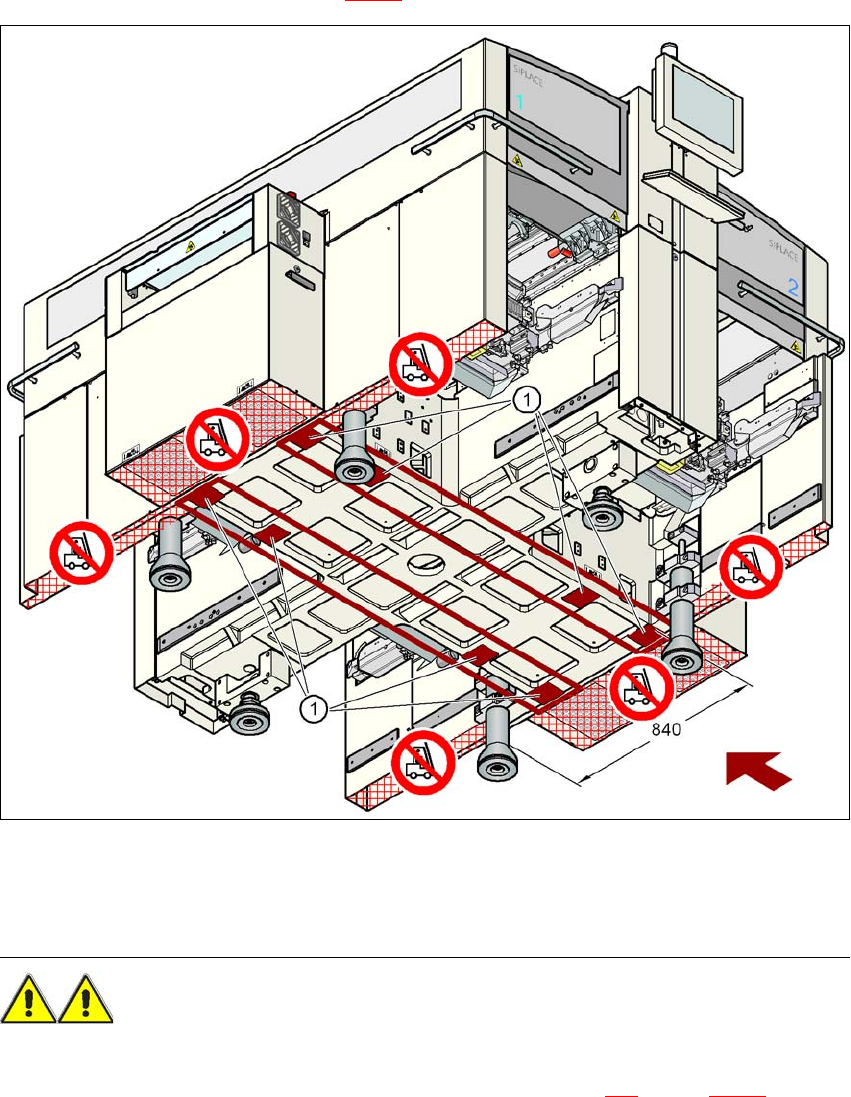

图
4.3 - 1
接触表面
-
与
PCB
传送方向平行的叉子
(1) 叉车叉子的接触表面
警告 4
提升贴片机
之前
，必须注意以下几点，以免贴片机受损，无法修复：
- 打开叉子足够宽，使其能够放在贴片机支脚之间 （插入点，见第 229
页的图 4.3 - 1）。 贴 片
机支脚的间距为 776 mm。不要加大叉子的间距，否则贴片机抬起时，会偏向机架的侧面，
导致贴片机机架变形。
4 安装和试运行 用户手册 SIPLACE X 系列
4.3 安装贴片机 源自软件版本 SR.70x.xx 2011 年 1 月中文版
230
-> 确保抬升贴片机时，叉子的载荷均匀分配。 在叉子和贴片机之间应有一个坚固的支承，这样
可以防止贴片机在提升时倾翻。这样做还可以防止将载荷加到贴片机的一个支脚上，以免贴
片机支脚的固定装置变形。我们建议在抬升机贴片时，应另安排一人观察整个过程，确保贴
片机被叉车铲起时，不会向一侧倾翻。
-> 使用升降叉，抬高贴片机约 30 毫米，以免降低贴片机时，双脚意外受伤。
贴片机有 6 个支脚支撑。
- 4 个贴片机外部支脚 （图 4.3 - 3
中的 1，第 231 页）。
有两种贴片机外部支脚如下： 4
- 适用于 PCB 传送导轨高度 830 毫米、长度 369 毫米的贴片机外部支脚，
部件号 03041008-01 （图 4.3 - 2
中的 1）
- 适用于 PCB 传送导轨高度 900、 930 和 950 毫米、长度 439 毫米的贴片机外部支脚，
部件号 03000890-02 （图 4.3 - 2
中的 2）。
- 2 个贴片机中部支脚 （图 4.3 - 3
中的 2，第 231 页），带 2 个用于调整高度 （如有必要）的
垫块 （图 4.3 - 3
中的 3 和 4，第 231 页）。
4

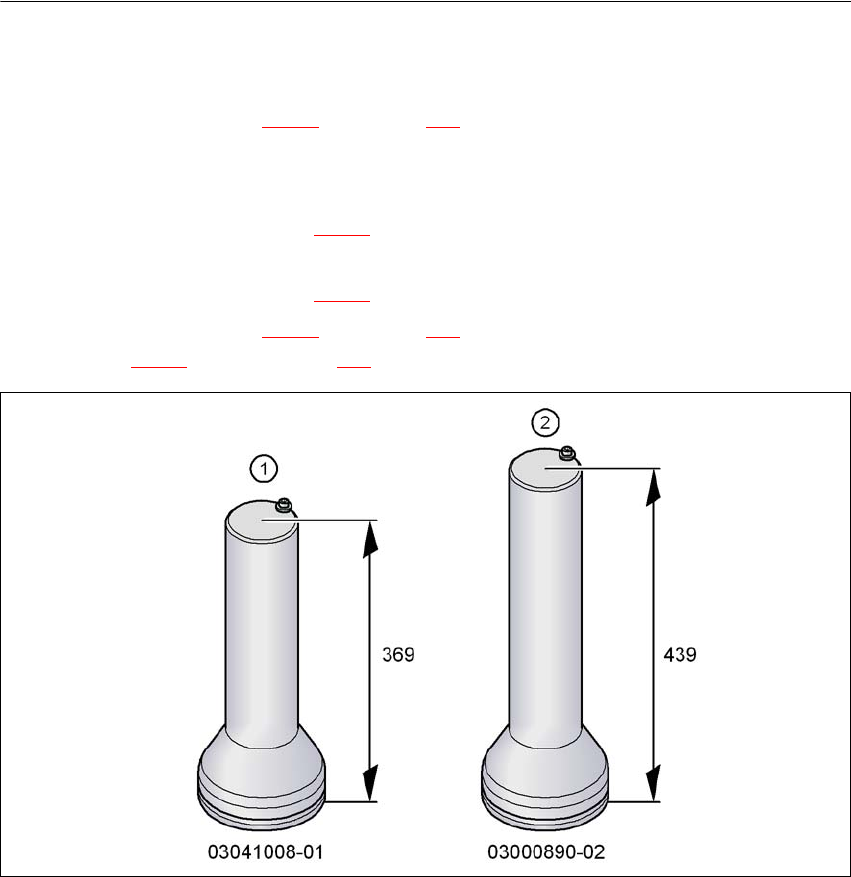

图
4.3 - 2
贴片机外部支脚
-
两种类型 （尺寸以毫米为单位）
用户手册 SIPLACE X 系列 4 安装和试运行
源自软件版本 SR.70x.xx 2011 年 1 月中文版 4.3 安装贴片机
231
4
图
4.3 - 3
贴片机支脚
4
(1) 贴片机外部支脚， 4 x， 2 种类型 （见图 4.3 - 2，第 230 页）
(2) 贴片机中部支脚， 2 x
(3) 电源单元侧的垫块
(4) 气动装置侧的垫块
(5) 贴片机中部支脚的螺纹孔
(T) PCB 的传送方向
(P) 气动装置
(S) 电源单元
