用户手册 SIPLACE X 系列 4 安装和试运行 源自软件版本 SR.70x.xx 2011 年 1 月中文版 4.3 安装贴片机 233 将 PCB 传送导轨高度设为 930 毫米和 950 毫米 4 如果 PCB 传送导轨高度为 930 毫米和 9 50 毫米，仍需要垫块 。 -> 调整垫块，使得 122.5 毫米侧垂直，且贴片机 中部支脚孔指向下。 4 图 4.3 - 5 传送高度为 930 毫米和 950 毫米时，调整…
4 安装和试运行 用户手册 SIPLACE X 系列
4.3 安装贴片机 源自软件版本 SR.70x.xx 2011 年 1 月中文版
232
4.3.4.1 预设贴片机支脚的高度
首先预设贴片机中部支脚。垫块须根据贴片机高度，固定在贴片机底侧相应的位置上。
将 PCB 传送导轨高度设为 830 毫米 4
如果 PCB 传送导轨高度为 830 毫米，则无需垫块。
-> 尽可能将贴片机中部支脚拧进提供的螺纹中 （见图 4.3 - 3
中的 5，第 231 页）。
将 PCB 传送导轨高度设为 900 毫米 4
如果 PCB 传送导轨高度为 900 毫米，则需要垫块。
-> 调整垫块，使得 90 毫米侧垂直，且贴片机中部支脚孔指向下。
4
4
4
4
4
4
4
4
4
4
4
4

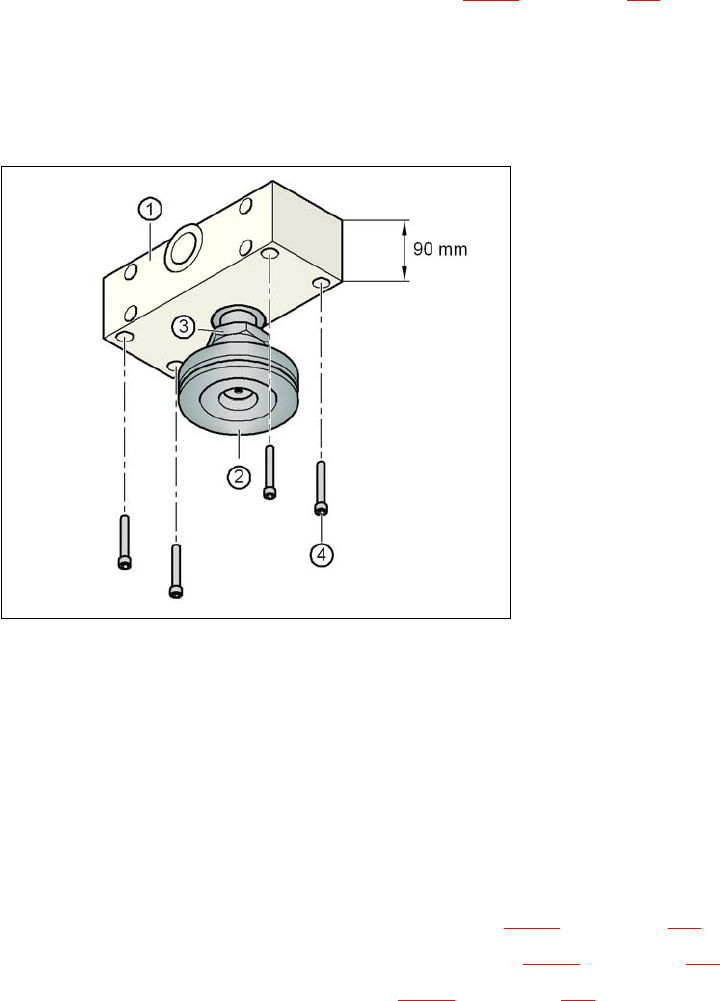

图
4.3 - 4
传送高度为
900
毫米时，调整垫块
4
(1) 90 毫米高的垫块
(2) 贴片机中部支脚
(3) M24 锁紧螺母
(4) 六角套筒螺钉 M12x80， 4 个
-> 将贴片机中部支脚上的螺纹钉拧进垫块下侧的孔里。
-> 按以下步骤，调整贴片机下侧的两个垫块：
- 气动装置侧上的垫块的口顺着 PCB 传送方向 （见图 4.3 - 3
中的 4，第 231 页）。
- 电源单元侧上的垫块的口与 PCB 传送方向相反 （见图 4.3 - 3
中的 3，第 231 页）。
-> 对于使用 4 个六角套筒螺钉 M12x80（见图 4.3 - 4
中的 4，第 232 页）的每个垫块，用尺寸
10 毫米的螺丝刀头固定。
用户手册 SIPLACE X 系列 4 安装和试运行
源自软件版本 SR.70x.xx 2011 年 1 月中文版 4.3 安装贴片机
233
将 PCB 传送导轨高度设为 930 毫米和 950 毫米 4
如果 PCB 传送导轨高度为 930 毫米和 950 毫米，仍需要垫块。
-> 调整垫块，使得 122.5 毫米侧垂直，且贴片机中部支脚孔指向下。
4
图
4.3 - 5
传送高度为
930
毫米和
950
毫米时，调整垫块。
4
(1) 122.5 毫米高的垫块
(2) 贴片机支脚
(3) M24 锁紧螺母
(4) 六角套筒螺钉 M12x80， 4 个
-> 将贴片机中部支脚上的螺纹钉拧进垫块下侧的孔里。
-> 按以下步骤，调整两个垫块：
- 气动装置侧上的垫块的口顺着 PCB 传送方向 （见图 4.3 - 3
中的 4，第 231 页）。
- 电源单元侧上的垫块的口与 PCB 传送方向相反 （见图 4.3 - 3
中的 3，第 231 页）。
-> 对于使用 4 个六角套筒螺钉 M12x80 （见图 4.3 - 5
中的 4，第 233 页）的每个垫块，用 10
毫米螺丝刀头固定。
122.5
4 安装和试运行 用户手册 SIPLACE X 系列
4.3 安装贴片机 源自软件版本 SR.70x.xx 2011 年 1 月中文版
234
4.3.4.2 预设贴片机外部支脚的高度
4
图
4.3 - 6
预设贴片机外部支脚的高度
(1) 贴片机支脚 - 2 种类型
(2) M24x90 六角套筒螺钉
(3) M24x2x120 调整螺钉
警告 4
在拧松六角套筒螺钉时，确保您的手和脚都不在贴片机支脚下面，以便最大程度地降低受伤的危
险。 每个贴片机支脚重约 20 千克。
-> 用 19 毫米螺丝刀头松开 2 个六角套筒螺钉 M24x90 （图 4.3 - 6
中的 2，第 234 页），使贴
片机外部支脚 （图 4.3 - 6
中的 1，第 234 页）缓慢滑下，直到停下来。
-> 针对必需的 PCB 传送导轨高度，插入相应的贴片机支脚。
