4 安装和试运行 用户手册 SIPLACE X 系列 4.3 安装贴片机 源自软件版本 SR.70x.xx 2011 年 1 月中文版 234 4.3.4.2 预设贴片机外部支脚的高度 4 图 4.3 - 6 预设贴片机外部支脚的高度 (1) 贴片机支脚 - 2 种类型 (2) M24x90 六角套筒螺钉 (3) M24x2x120 调整螺钉 警告 4 在拧松六角套筒螺钉时，确保您的 手和脚都不在贴片机支脚下面 ，以便最大程度地降低受伤…
用户手册 SIPLACE X 系列 4 安装和试运行
源自软件版本 SR.70x.xx 2011 年 1 月中文版 4.3 安装贴片机
233
将 PCB 传送导轨高度设为 930 毫米和 950 毫米 4
如果 PCB 传送导轨高度为 930 毫米和 950 毫米，仍需要垫块。
-> 调整垫块，使得 122.5 毫米侧垂直，且贴片机中部支脚孔指向下。
4

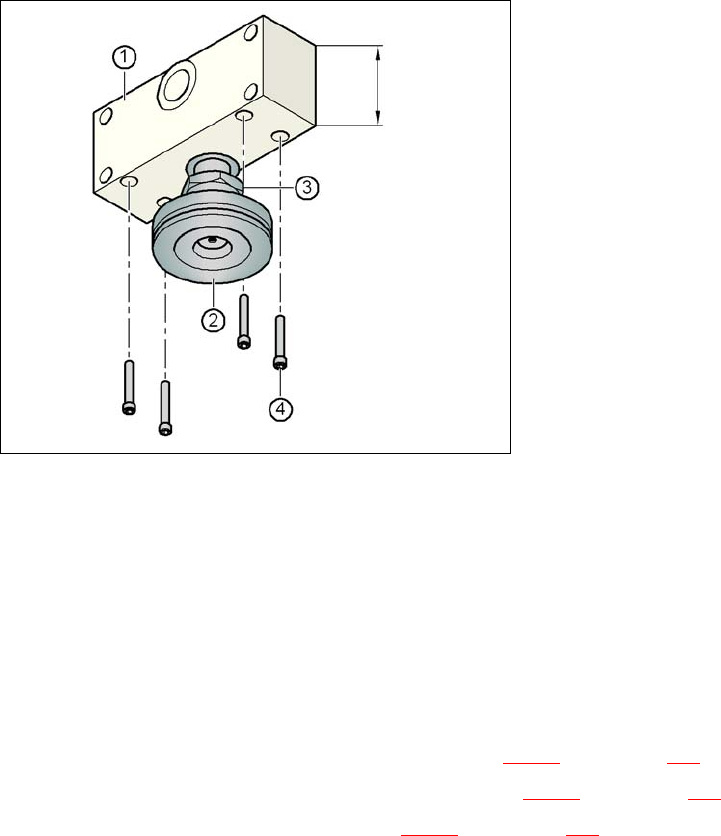

图
4.3 - 5
传送高度为
930
毫米和
950
毫米时，调整垫块。
4
(1) 122.5 毫米高的垫块
(2) 贴片机支脚
(3) M24 锁紧螺母
(4) 六角套筒螺钉 M12x80， 4 个
-> 将贴片机中部支脚上的螺纹钉拧进垫块下侧的孔里。
-> 按以下步骤，调整两个垫块：
- 气动装置侧上的垫块的口顺着 PCB 传送方向 （见图 4.3 - 3
中的 4，第 231 页）。
- 电源单元侧上的垫块的口与 PCB 传送方向相反 （见图 4.3 - 3
中的 3，第 231 页）。
-> 对于使用 4 个六角套筒螺钉 M12x80 （见图 4.3 - 5
中的 4，第 233 页）的每个垫块，用 10
毫米螺丝刀头固定。
122.5
4 安装和试运行 用户手册 SIPLACE X 系列
4.3 安装贴片机 源自软件版本 SR.70x.xx 2011 年 1 月中文版
234
4.3.4.2 预设贴片机外部支脚的高度
4
图
4.3 - 6
预设贴片机外部支脚的高度
(1) 贴片机支脚 - 2 种类型
(2) M24x90 六角套筒螺钉
(3) M24x2x120 调整螺钉
警告 4
在拧松六角套筒螺钉时，确保您的手和脚都不在贴片机支脚下面，以便最大程度地降低受伤的危
险。 每个贴片机支脚重约 20 千克。
-> 用 19 毫米螺丝刀头松开 2 个六角套筒螺钉 M24x90 （图 4.3 - 6
中的 2，第 234 页），使贴
片机外部支脚 （图 4.3 - 6
中的 1，第 234 页）缓慢滑下，直到停下来。
-> 针对必需的 PCB 传送导轨高度，插入相应的贴片机支脚。
用户手册 SIPLACE X 系列 4 安装和试运行
源自软件版本 SR.70x.xx 2011 年 1 月中文版 4.3 安装贴片机
235
有两种贴片机外部支脚如下： 4
- 适用于 PCB 传送导轨高度 830 毫米、长度 369 毫米的贴片机外部支脚，
部件号 03041008-01 （图 4.3 - 3
中的 1，第 231 页）
- 适用于 PCB 传送导轨高度 900、 930 和 950 毫米、长度
439 毫米的贴片机外部支脚，部件号 03000890-02 （图 4.3 - 3
中的 2，第 231 页）
-> 对每一个贴片机外部支脚的高度进行预设。
贴片机支脚下侧与贴片机机架底部边缘之间的距离应该如下：
-> 使用尺寸为 36 的叉形板手旋转调整螺钉 M24x2x120 （图 4.3 - 6
中的 3，第 234 页），直到
您获得上表为特定传送高度列出的间距值为止。
-> 现在，使用叉车小心降低贴片机，直至贴片机支脚平稳接触到地面。应始终还有一个人在现
场，确保贴片机下降时稳定。可能需要稍稍松开贴片机外部支脚夹持器。
-> 继续降低贴片机直至贴片机外部支脚接触到螺钉 M24x2x120 （图 4.3 - 6
中的 3，第 234
页），以调整高度。
-> 确保贴片机中部支脚 （图 4.3 - 3
中的 2， 第 231 页）尚未接触地面。如需要，将贴片机中部
支脚用螺丝钉稍稍固定在贴片机或垫块上面。
请注意 4
有关如何精确调整贴片机的说明，请参见第 4.3.18 节，第 279 页。
PCB 传送导轨高度 从贴片机支脚下侧到贴片机机架底部边缘的距离
830 毫米 120 毫米
900 毫米 190 毫米
930 毫米 220 毫米
950 毫米 240 毫米
