4.3.4.2 预设贴片机外部支脚的高度

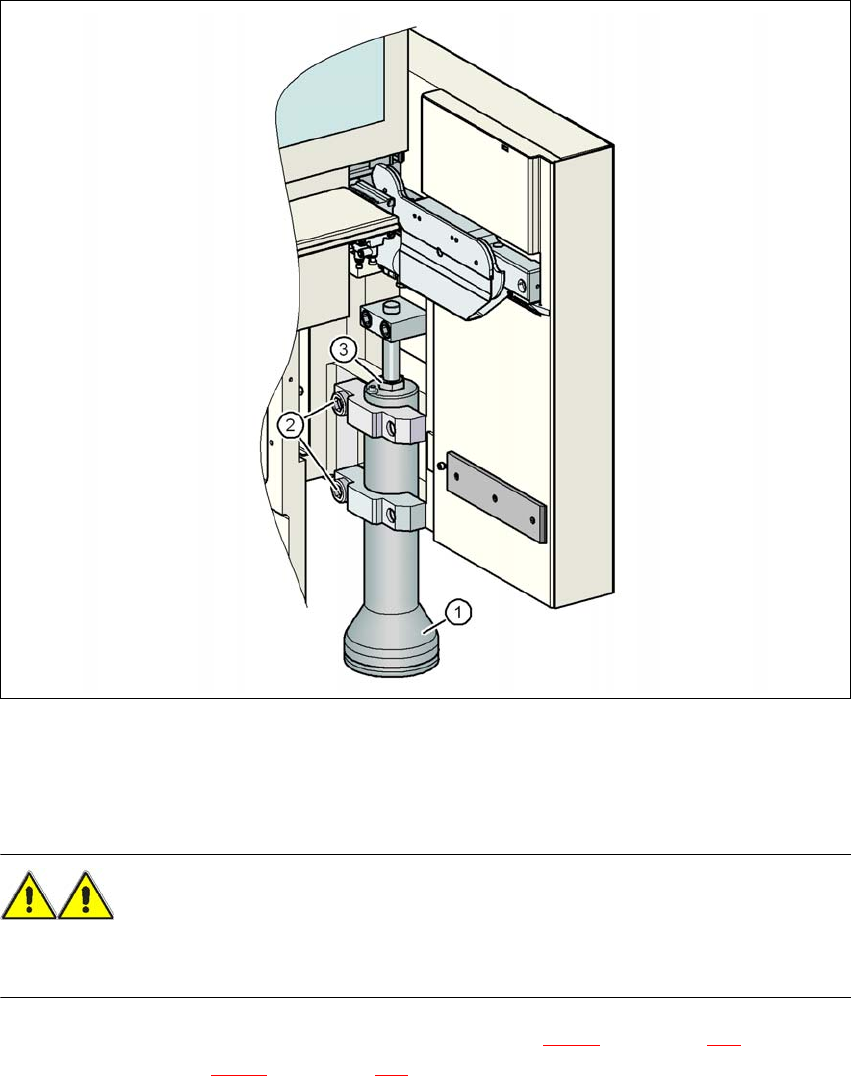

图

4.3 - 6

预设贴片机外部支脚的高度

(1) 贴片机支脚 - 2 种类型

(2) M24x90 六角套筒螺钉

(3) M24x2x120 调整螺钉

警告 4

在拧松六角套筒螺钉时，确保您的手和脚都不在贴片机支脚下面，以便最大程度地降低受伤的危

险。每个贴片机支脚重约 20 千克。

-> 用 19 毫米螺丝刀头松开 2 个六角套筒螺钉 M24x90 （图 4.3 - 6

中的 2，第 234 页），使贴

片机外部支脚（图 4.3 - 6

中的 1，第 234 页）缓慢滑下，直到停下来。

-> 针对必需的 PCB 传送导轨高度，插入相应的贴片机支脚。

用户手册 SIPLACE X 系列 4 安装和试运行

源自软件版本 SR.70x.xx 2011 年 1 月中文版 4.3 安装贴片机

235

有两种贴片机外部支脚如下： 4

- 适用于 PCB 传送导轨高度 830 毫米、长度 369 毫米的贴片机外部支脚，

部件号 03041008-01 （图 4.3 - 3

中的 1，第 231 页）

- 适用于 PCB 传送导轨高度 900、 930 和 950 毫米、长度

439 毫米的贴片机外部支脚，部件号 03000890-02 （图 4.3 - 3

中的 2，第 231 页）

-> 对每一个贴片机外部支脚的高度进行预设。

贴片机支脚下侧与贴片机机架底部边缘之间的距离应该如下：

-> 使用尺寸为 36 的叉形板手旋转调整螺钉 M24x2x120 （图 4.3 - 6

中的 3，第 234 页），直到

您获得上表为特定传送高度列出的间距值为止。

-> 现在，使用叉车小心降低贴片机，直至贴片机支脚平稳接触到地面。应始终还有一个人在现

场，确保贴片机下降时稳定。可能需要稍稍松开贴片机外部支脚夹持器。

-> 继续降低贴片机直至贴片机外部支脚接触到螺钉 M24x2x120 （图 4.3 - 6

中的 3，第 234

页），以调整高度。

-> 确保贴片机中部支脚（图 4.3 - 3

中的 2，第 231 页）尚未接触地面。如需要，将贴片机中部

支脚用螺丝钉稍稍固定在贴片机或垫块上面。

请注意 4

有关如何精确调整贴片机的说明，请参见第 4.3.18 节，第 279 页。

PCB 传送导轨高度从贴片机支脚下侧到贴片机机架底部边缘的距离

830 毫米 120 毫米

900 毫米 190 毫米

930 毫米 220 毫米

950 毫米 240 毫米

4 安装和试运行用户手册 SIPLACE X 系列

4.3 安装贴片机源自软件版本 SR.70x.xx 2011 年 1 月中文版

236

4.3.5 将扩展套件安装到贴片机机架上

4.3.5.1 将扩展套件安装在 PCB 输出侧上

交付贴片机时， PCB 输出侧和输出传送导轨上的扩展套件已拆除。按以下步骤，将扩展套件安装

在 PCB 输出侧上：

- 安装输出传送导轨

见第 4.3.6 节，第 237 页

- 将扩展套件安装在

PCB 输出侧上见第 4.3.7 节，第 238 页

- 安装轴单元

见第 4.3.8 节，第 244 页

- 安装指示灯

见第 4.3.14 节，第 268 页

- 将贴片机集成到生产线上

见第 4.3.17 节，第 276 页

- 对贴片机进行最后调整

见第 4.3.18 节，第 279 页

4.3.5.2 将扩展套件安装在 PCB 输入侧上

如果为了便于运输， PCB 输入侧上的扩展套件也已拆除。因此，在将贴片机集成到生产线之前，

须执行以下步骤（见第 4.3.17

节，第 276 页）：

- 安装输入传送导轨

见第 4.3.9 节，第 252 页

- 将扩展套件安装在

PCB 输入侧上见第 4.3.10 节，第 254 页

- 将盒式

PC 装置安装到 SIPLACE X4I 见第 4.3.12 节，第 263 页
