用户手册 SIPLACE X 系列 4 安装和试运行 源自软件版本 SR.70x.xx 2011 年 1 月中文版 4.3 安装贴片机 243 4.3.7.7 安装 “ bottom （底 部） ” 手动挡板 贴片机仅仅配置有 一个 “ bottom （底部） ”手动挡板。如果贴片机安装在一条生产线上，则相 邻 的输入和输出导轨之间不需要安 装手动挡板。 警告 4 始终用 4 个 M4x12 六角套筒螺钉将 “ bottom （底部） …

100%1 / 444
4 安装和试运行 用户手册 SIPLACE X 系列
4.3 安装贴片机 源自软件版本 SR.70x.xx 2011 年 1 月中文版
242
4.3.7.5 安装门的接地电缆
-> 按下列步骤，将门的两个接地电缆 （图 4.3 - 8 中的 4，第 239 页）连接到贴片机机架上：
4

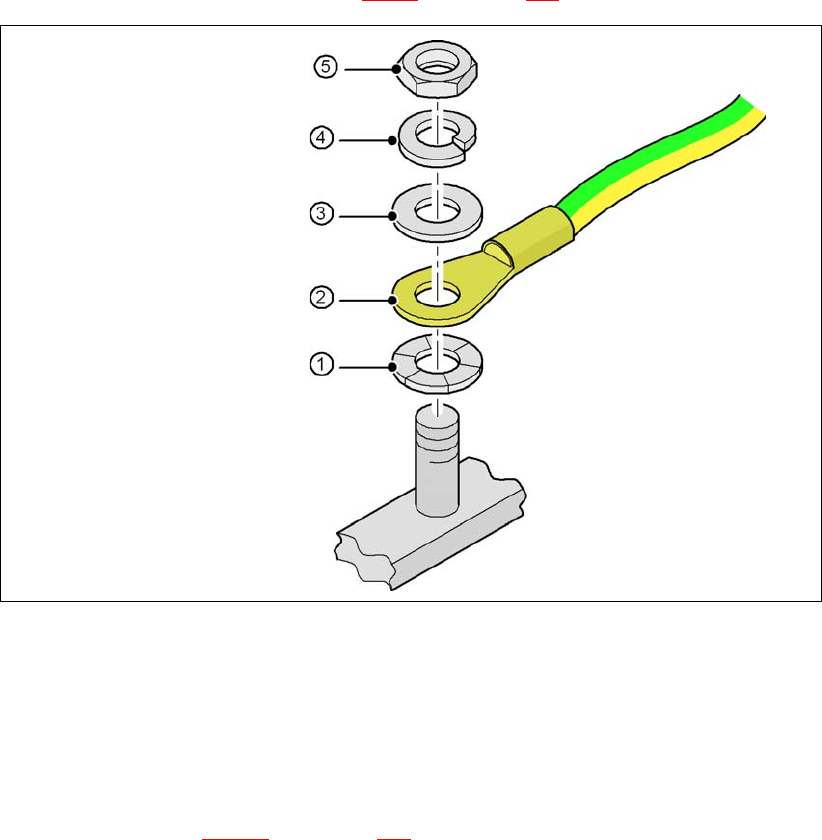

图
4.3 - 9
安装接地电缆
4
4
4
4
4
4.3.7.6 检查和设置保护罩开关
-> 检查保护罩开关 （图 4.3 - 17 中的 2，第 258 页）是否工作正常。
-> 如果必要的话，调整保护罩开关 （见 《维护手册》）。
六角螺母 M5
弹簧垫圈 M5， DIN 7980
垫圈 M5， DIN 125
电缆接线头，环形
接触垫圈
用户手册 SIPLACE X 系列 4 安装和试运行
源自软件版本 SR.70x.xx 2011 年 1 月中文版 4.3 安装贴片机
243
4.3.7.7 安装 “bottom （底部）”手动挡板
贴片机仅仅配置有
一个
“bottom （底部）”手动挡板。如果贴片机安装在一条生产线上，则相邻
的输入和输出导轨之间不需要安装手动挡板。
警告 4
始终用 4 个 M4x12 六角套筒螺钉将 “bottom （底部）”手动挡板 （部件号：03045426-xx）安
装在
第一台
贴片机的输入侧和
最后一台
贴片机的输出侧。这可防止未经授权使用贴片机现象。
4

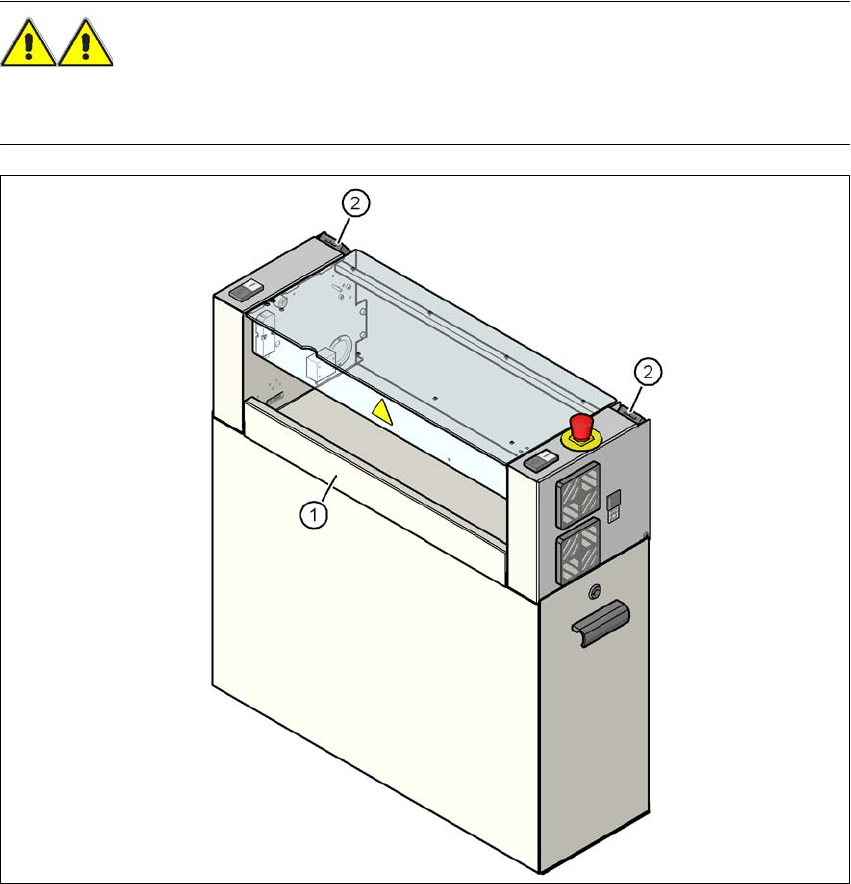

图
4.3 - 10
在
PCB
输出侧上安装 “
bottom
（底部）”手动挡板
(1) “bottom （底部）”手动挡板，部件号 03045426-xx
(2) 保护罩开关
4 安装和试运行 用户手册 SIPLACE X 系列
4.3 安装贴片机 源自软件版本 SR.70x.xx 2011 年 1 月中文版
244
4.3.8 安装轴单元
4.3.8.1 轴单元 X2 （悬臂 1 和悬臂 3） - 电气连接点
4

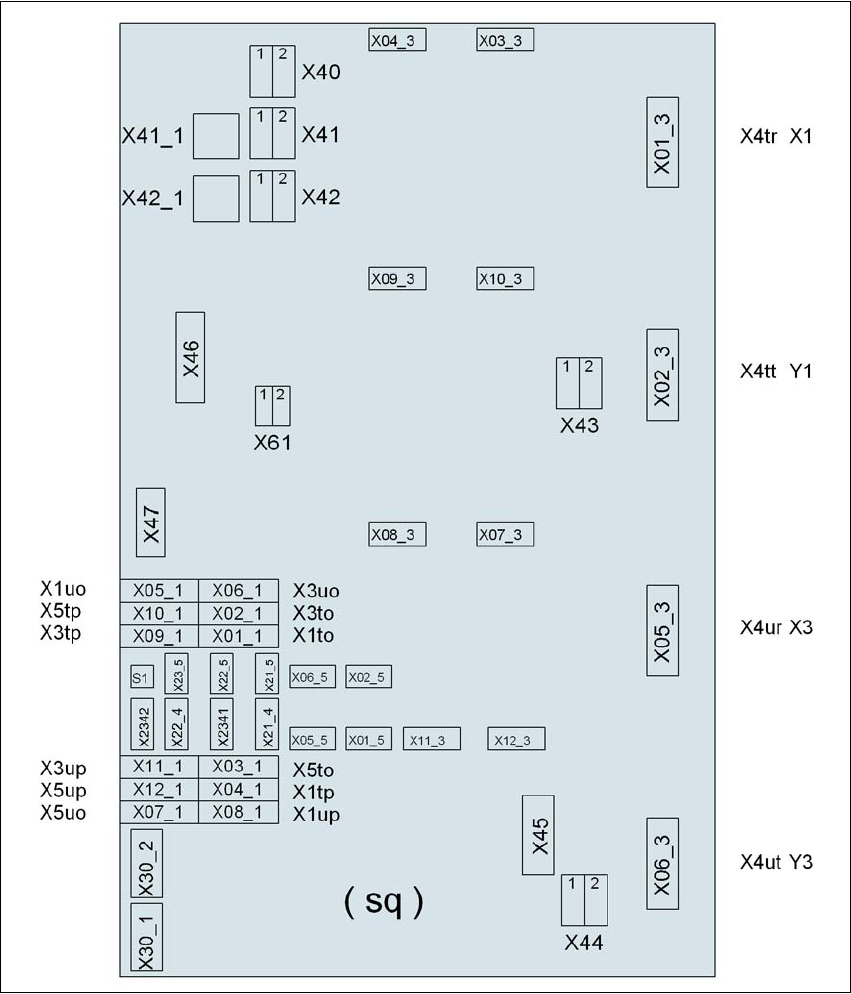

图
4.3 - 11
轴单元
X2
（悬臂
1
和
3
）
-
后面板
-
电气连接点
插头
插头
插头
