用户手册 SIPLACE X 系列 4 安装和试运行
源自软件版本 SR.70x.xx 2011 年 1 月中文版 4.3 安装贴片机
249

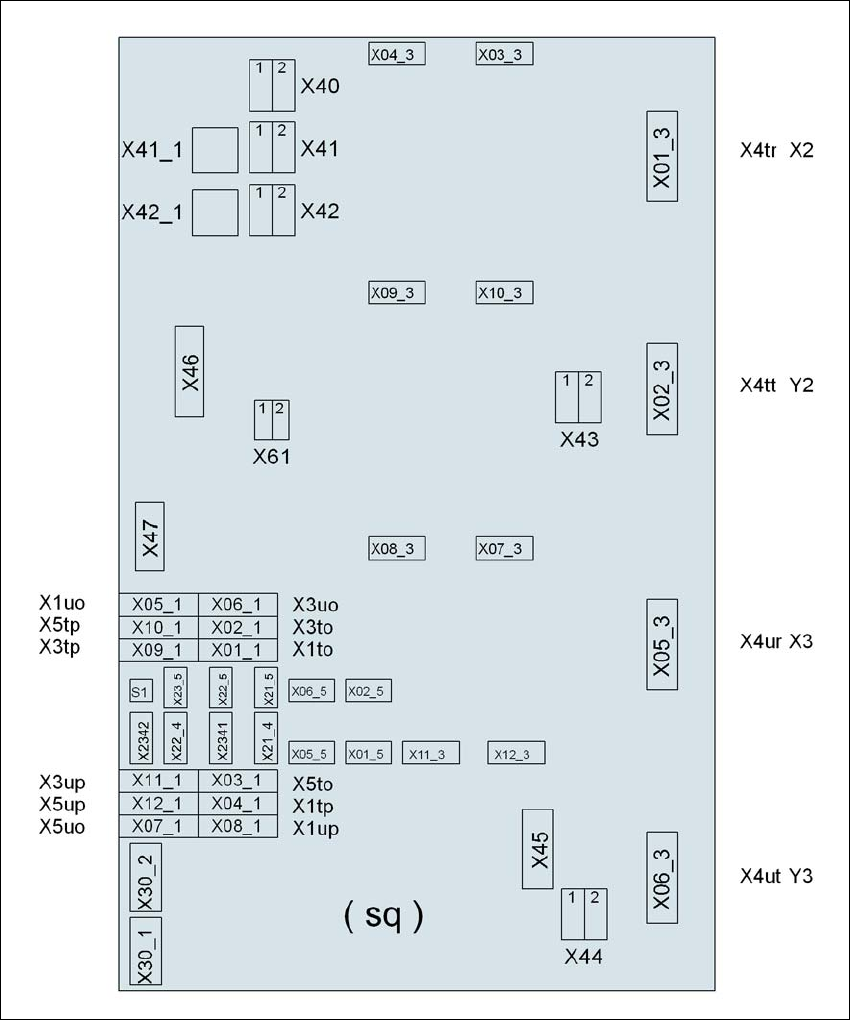

4.3.8.5 轴单元 X4I、 X4 （悬臂 2 和 3） - 电气连接点
4
图
4.3 - 13
轴单元
X4I
、
X4
（悬臂
2
和
3
），后面板
-
电气连接点
插头
插头
插头
4 安装和试运行 用户手册 SIPLACE X 系列
4.3 安装贴片机 源自软件版本 SR.70x.xx 2011 年 1 月中文版
250
4.3.8.6 轴单元 X4I、 X4 （悬臂 2 和 3） - 连接插头
-> 按下图所示，连接电源电缆：
4
轴单元，
插头
连接电缆 请注意
插头 电缆
X41_1sq X41_1sq 03050899
将接头咬合入位
X42_1sq X42_1sq 03050899
将接头咬合入位
X45sq X45sq 03050900-W1
将接头咬合入位
X46sq X46sq
03050900-W2
03050900-W3
将接头咬合入位
X47sq X47sq
03050900-W4
03050900-W5
将接头咬合入位
X01_3sq X4tr 03050891
将接头咬合入位
X02_3sq X4tt 03050892
将接头咬合入位
X05_3sq X4ur 03050901
将接头咬合入位
X06_3sq X4ut 03050902
将接头咬合入位
X01_1sq X1to 03009791
尽可能插到挡杆处
X02_1sq X3to 03009792
尽可能插到挡杆处
X03_1sq X5to 03009793
尽可能插到挡杆处
X04_1sq X1tp 03009794
尽可能插到挡杆处
X05_1sq X1uo 03009811
尽可能插到挡杆处
X06_1sq X3uo 03009812
尽可能插到挡杆处
X07_1sq X5uo 03009813
尽可能插到挡杆处
X08_1sq X1up 03009814
尽可能插到挡杆处
X09_1sq X3tp 03009795
尽可能插到挡杆处
X10_1sq X5tp 03009796
尽可能插到挡杆处
X11_1sq X3up 03009815
尽可能插到挡杆处
X12_1sq X5up 03009816
尽可能插到挡杆处
X03_3sq X03_3sq 03050893
将接头咬合入位
X04_3sq X04_3sq 03050894
将接头咬合入位
X07_3sq X07_3sq 03050903
将接头咬合入位
X08_3sq X08_3sq 03050904
将接头咬合入位
用户手册 SIPLACE X 系列 4 安装和试运行
源自软件版本 SR.70x.xx 2011 年 1 月中文版 4.3 安装贴片机
251
-> 检查 S1 的开关设置
1：开
2：未使用
4.3.8.7 安装轴单元
-> 小心地将轴单元抬起，插入扩展套件的轨道中。
-> 确保不要挤压任何电缆。
-> 将轴单元推入扩展套件中，尽可能靠近挡杆处。
-> 用凹槽帽螺钉固定轴单元。
-> 插入盖子。
-> 将接地电缆固定在门 （图 4.3 - 8
中的 2，第 239 页）上。
如图 4.3 - 9
所示，第 242 页。
-> 锁上门。
4.3.8.8 安装侧板
-> 按第 242 页的图 4.3 - 9 所示，将接地电缆固定在每个侧板 （图 4.3 - 8 中的 6，第 239 页）
上。
-> 用 6 个凹槽帽螺钉将侧板安装在贴片机框架上。
请注意 4
如已拆除输出传送导轨，从第 252 页第 4.3.9 节“安装输入传送导轨”部分继续。
输入传送导轨道安装完毕后，继续按照第 268
页第 4.3.14 节“安装指示灯”部分的说明执行装
配工作。
X09_3sq X09_3sq 03050896
将接头咬合入位
X10_3sq X10_3sq 03050895
将接头咬合入位
X11_3sq X11_3sq 03050906
将接头咬合入位
X12_3sq X12_3sq 03050905
将接头咬合入位
X30_1sq X30_1sq 03010054
拧紧
X30_2sq X30_2sq 03010054
拧紧
轴单元，
插头
连接电缆 请注意
插头 电缆
