4 安装和试运行 用户手册 SIPLACE X 系列 4.3 安装贴片机 源自软件版本 SR.70x.xx 2011 年 1 月中文版 274 4.3.16.5 贴 片机支脚和四通道传送导轨 间隙 4 4 4 4 图 4.3 - 27 贴片机支脚和四通道传送导轨 间隙 （毫米） - 输出侧静止传送导轨边缘，间距 为 535 毫米
用户手册 SIPLACE X 系列 4 安装和试运行
源自软件版本 SR.70x.xx 2011 年 1 月中文版 4.3 安装贴片机
273
4.3.16.4 贴片机支脚间隙和 PCB 双传送导轨的静止左侧传送导轨边缘
4
图
4.3 - 26
贴片机支脚间隙和
PCB
双传送导轨的静止左侧传送导轨边缘 （毫米）
-
标准传送宽度
4 安装和试运行 用户手册 SIPLACE X 系列
4.3 安装贴片机 源自软件版本 SR.70x.xx 2011 年 1 月中文版
274

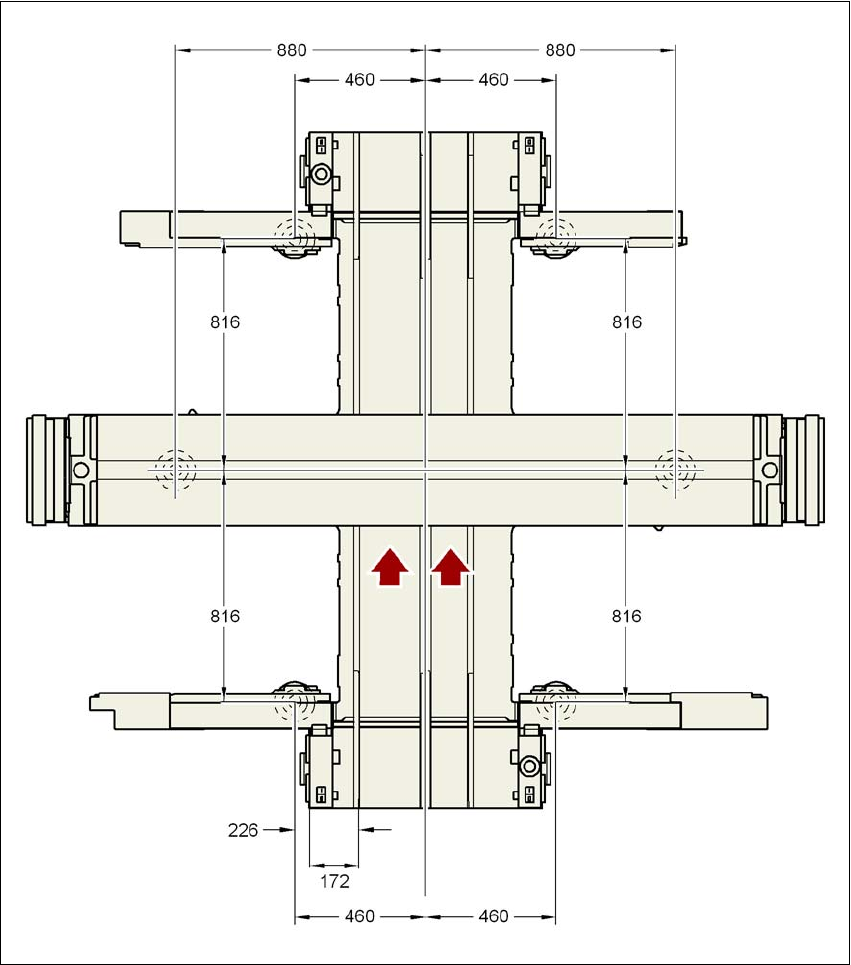

4.3.16.5 贴片机支脚和四通道传送导轨间隙
4
4
4
4
图
4.3 - 27
贴片机支脚和四通道传送导轨间隙 （毫米）
-
输出侧静止传送导轨边缘，间距为
535
毫米
用户手册 SIPLACE X 系列 4 安装和试运行
源自软件版本 SR.70x.xx 2011 年 1 月中文版 4.3 安装贴片机
275
4.3.16.6 贴片机和 WTC 的贴片机支脚间隙
4
4
4
4
图
4.3 - 28
贴片机和
WTC
的贴片机支脚间隙 （毫米）
